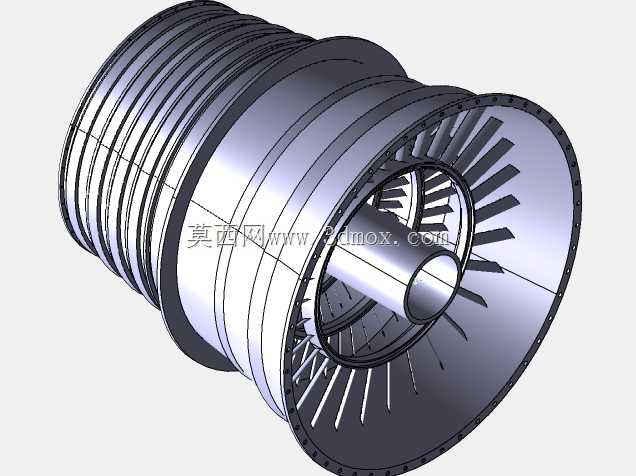

轴流式压气机壳体与主轴集成结构

该结构为轴流压气机的核心承载与通流集成部件，主要应用于航空涡扇发动机核心机、地面重型燃气轮机压气段、工业大型轴流空压机等透平压缩类设备中，承担着压缩介质流道约束、转子支撑定位、级间气动衔接的核心作用，是决定压缩设备效率、运行稳定性与寿命的关键核心组件。从实际用途来看，该集成结构一方面通过外部多层环形壳体构建连续收敛的压缩流道，约束进入压气机的空气沿轴向逐级完成动能到压力能的转换，避免气流在流道内出现无规则逸散、涡流损失；另一方面通过中心主轴承载各级叶盘的旋转载荷，将扭矩从驱动端平稳传递到每一级动叶栅，同时配合壳体上的静叶安装结构，实现动叶与静叶的精准轴向间隙匹配，保障每一级压缩过程的气动效率。从功能特性来看，该结构采用了等强度渐变壁厚的壳体设计，进气端采用大直径法兰边结构，可与上游进气道、进气导向器实现螺栓紧固连接，法兰端面上预留了均匀分布的螺栓过孔与密封槽位，可适配金属缠绕垫片实现高压工况下的端面密封，避免压缩过程中的介质泄漏；壳体外壁设置有多道环形加强筋，既可以提升壳体在高压差工况下的结构刚性，抵抗内部气流压力带来的径向形变，也可作为整机安装时的轴向定位基准，方便与外部机匣、支撑机架完成装配定位。中心主轴采用阶梯轴设计，从进气端到排气端轴径根据扭矩传递需求逐级变化，轴身上预留了叶盘安装的定位轴肩、键槽与锁紧结构，可实现各级叶盘的周向防转与轴向锁紧，避免高速旋转过程中出现叶盘窜动；主轴两端预留了轴承安装轴颈，可适配滚动轴承或滑动轴承完成转子的径向支撑，保障转子在高转速下的旋转精度。从设计思路来看，该结构完全遵循轴流压气机的气动设计逻辑，壳体的内壁型线与各级叶片的叶顶间隙严格匹配，既保证叶顶与壳体内壁的间隙足够小，降低叶顶泄漏损失提升压缩效率，又预留了合理的热膨胀间隙，避免设备启动升温过程中转子与壳体出现碰磨故障；壳体上的静叶安装槽采用周向均匀分布设计，可实现静叶角度的微调，适配不同工况下的气流进气角度需求，拓宽压气机的稳定工作区间。从安装边界来看，该结构进气端法兰外径适配大口径进气管道连接尺寸，排气端可直接与燃烧室扩压器段衔接，整体轴向长度可匹配多级压气机的级间布局需求，主轴两端的轴颈尺寸可适配标准系列的高速轴承，壳体外壁的安装边预留了通用的安装孔位，可直接固定在整机的支撑机架上，无需额外加工转接结构，能够有效缩短整机的装配周期。
