300HP压缩机电气安装承载底座结构

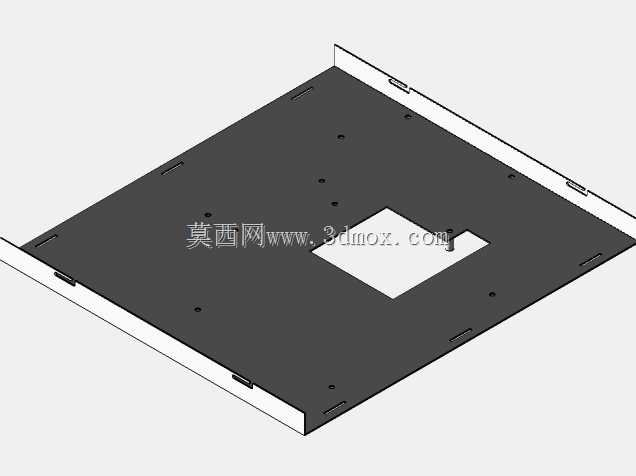

这款承载底座是为300HP规格压缩机配套设计的电气系统安装承载结构，主要应用于工业固定式压缩机的电气舱内部，承担电气元件固定、线路排布依托、舱内结构分隔的核心作用，是压缩机电气系统稳定运行的基础承载部件。在压缩机实际运行场景中，电气舱内排布有控制器、接线端子排、继电器、电源模块等多种电气元件，这类元件对安装平面的平整度、固定点位的位置精度、结构的抗振性能都有较高要求，该底座正是为适配这类安装需求设计，能够在压缩机长期运行产生持续振动的工况下，为所有搭载的电气元件提供稳定的安装基准，避免元件因振动出现松脱、接线移位、接触不良等故障，保障压缩机电气控制系统的运行可靠性。从功能特性来看，底座主体采用钣金弯折成型结构，整体为矩形平板搭配三边折边的结构形式，平板主体作为核心安装平面，表面预留了多组不同规格的安装孔位，分别对应不同尺寸电气元件的固定需求，孔位排布经过前期布局规划，能够适配常规300HP压缩机电气系统的元件排布逻辑，预留的长条形调节孔可以适配小范围的安装位置调整，方便现场装配时根据元件实际尺寸、线路走向微调固定位置；平板中部开设的方形镂空区域，是为需要下沉安装或者需要贯穿走线的元件预留的操作空间，既可以满足特定元件的安装高度要求，也能为电气舱内的线路贯通提供通道，减少线路弯折半径过小带来的线材损伤风险；三边设置的折边结构一方面提升了平板整体的结构刚度，降低薄板在长期受力、振动环境下的形变量，另一方面折边上预留的固定卡扣位，可以直接与压缩机电气舱的内壁框架卡接固定，减少额外固定件的使用，提升装配效率。在设计思路上，这款底座优先考量了压缩机运行时的振动工况，通过折边结构提升整体抗扭、抗弯性能，避免平板在长期振动中出现翘曲变形，导致安装的电气元件平面度超差；孔位排布遵循电气元件的布线逻辑，强电元件与弱电元件的安装点位保持足够安全间距，减少电磁干扰对控制信号的影响；镂空位置的尺寸经过反复校核，既满足元件安装与走线的空间需求，又不会过度削减平板的整体结构强度，保障承载能力满足所有搭载元件的重量要求。在安装边界方面，底座整体外轮廓尺寸适配常规300HP压缩机电气舱的内部安装空间，折边高度与电气舱内的预留安装槽深度匹配，安装后平板平面与舱内其他结构保持齐平，不会出现突出干涉舱门关闭、或者凹陷导致元件与舱壁磕碰的问题；所有安装孔位的位置公差控制在合理范围内，能够保证元件安装后与周边接线端口、线路通道的对位精度，减少装配时的对位调整工作量，提升整机组装的生产效率。
