机加工用双工位推杆式定位夹紧夹具

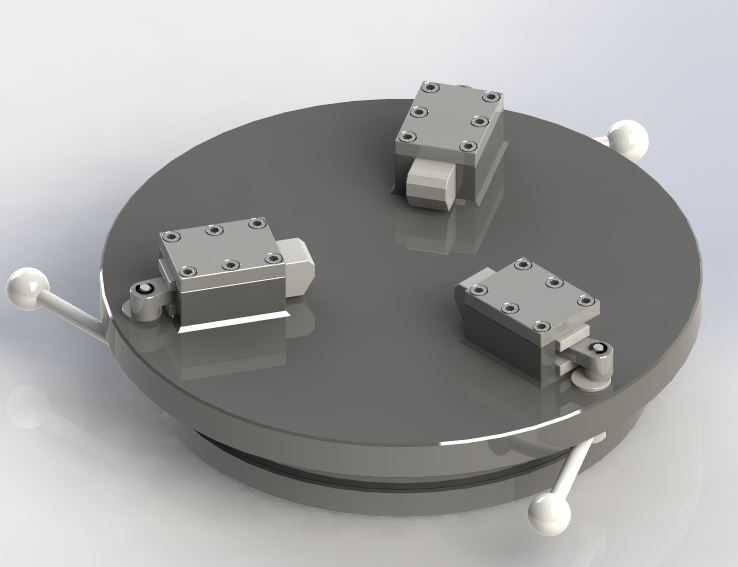

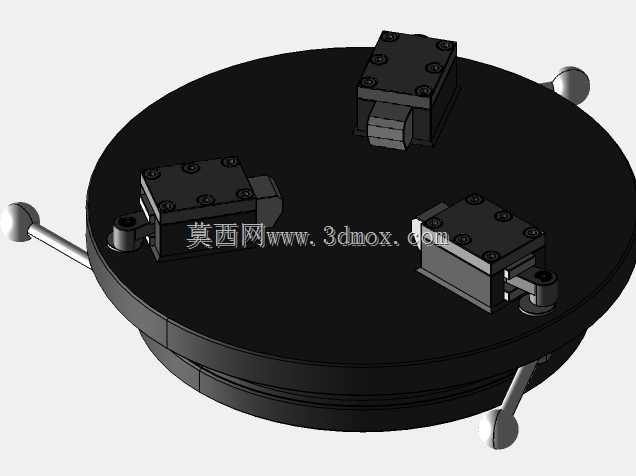

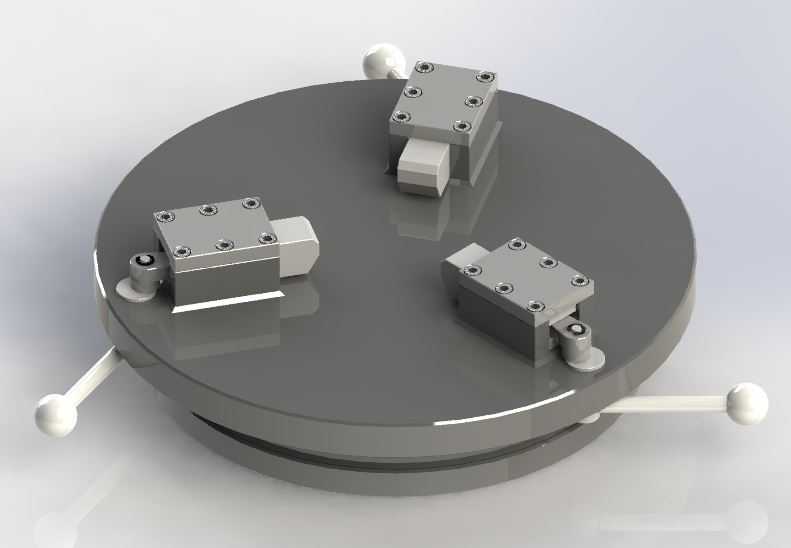

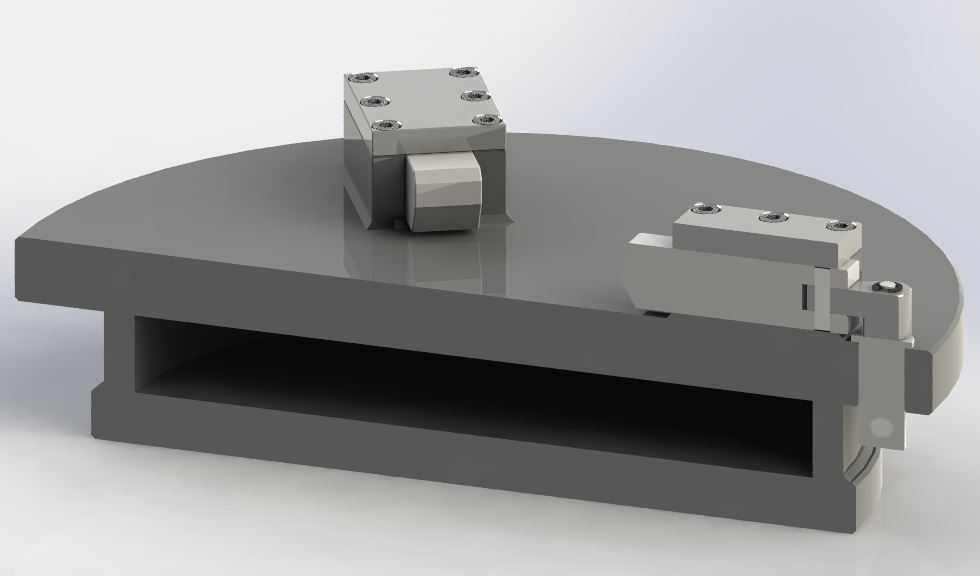

这款推杆夹具主要应用于圆盘类、异形壳体类零件的机加工工序场景，覆盖数控铣削、钻削、镗削等多工序装夹需求，可适配立式加工中心、数控钻床等常规机加工设备的工作台安装，解决传统单件装夹效率低、定位基准偏移的生产痛点。夹具整体采用半椭圆圆盘式基座作为承载主体，基座下部设置中空腔体结构，既可以减轻整体自重，也能够容纳内置的推杆驱动传动组件，避免加工过程中切屑、切削液进入传动部位造成卡滞，同时中空结构也为底部安装定位提供了充足的避让空间，可直接通过基座侧边的压紧块固定在机床T型槽工作台上，无需额外制作过渡连接底板。基座上对称布置两组独立的推杆夹紧单元，其中一组为固定式定位夹紧模块，另一组为可滑移的推杆驱动夹紧模块，可根据待加工零件的外形尺寸调整滑移模块的安装位置，适配一定尺寸范围内不同规格工件的装夹需求，双工位的布局设计可同时完成两件工件的装夹加工，有效减少机床换件等待的空程时间，提升单台设备的加工产出效率。在功能设计上，每组夹紧单元都采用顶部压块配合侧方推杆的组合定位方式，顶部压块通过内六角紧固件固定在模块主体上，可根据工件的上表面轮廓更换不同形状的压头，保证装夹时的接触面积，避免装夹压痕；侧方推杆采用斜面增力结构，推动推杆伸出时可自动完成工件的侧向顶紧，配合顶部压块实现X、Y、Z三个方向的全自由度限位，装夹重复定位精度可控制在0.02mm以内，满足常规精密机加工的公差要求。夹具的所有外露棱边都做了倒角处理，避免操作人员上下料时被锐边划伤，夹紧模块的活动部位都设计了防尘密封结构，可阻挡加工产生的金属切屑进入滑动配合面，延长夹具的日常维护周期。安装边界方面，基座的最大外轮廓尺寸适配常规中小型加工中心的工作台行程，安装时仅需保证基座底部与工作台面贴合度不低于0.01mm，即可保证整体装夹刚性，夹紧单元的最大伸出行程可满足侧壁厚度15mm以内工件的顶紧需求，无需额外加装辅助支撑即可承受常规铣削加工的切削力，不会出现装夹松动导致的工件报废问题。
