PCB板焊接作业专用可调式固定支架

在电子制造的电路板焊接工序中，无论是小批量样机试制、手工补焊返修还是教学实训场景，PCB板的稳固夹持都是保障焊接质量的核心前提。传统焊接作业中，操作人员常采用简易垫块、台钳直接夹持电路板，不仅容易刮伤PCB板面、压损贴片元件，还无法灵活调整夹持间距适配不同尺寸的电路板，焊接过程中板件移位还会导致焊点虚焊、引脚错位等问题，这款焊接用PCB板支架正是针对这类作业痛点开发的专用夹持工装。

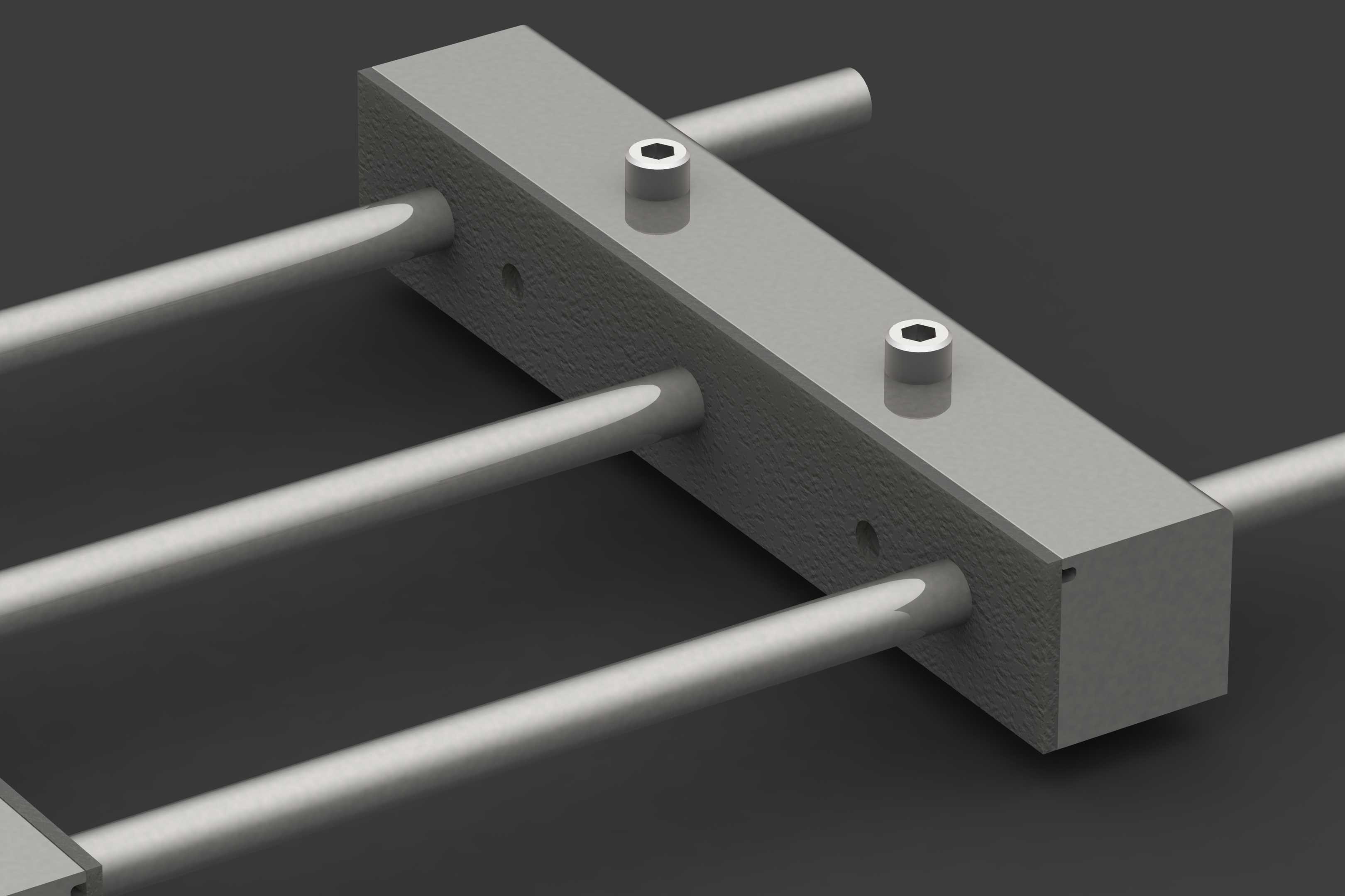

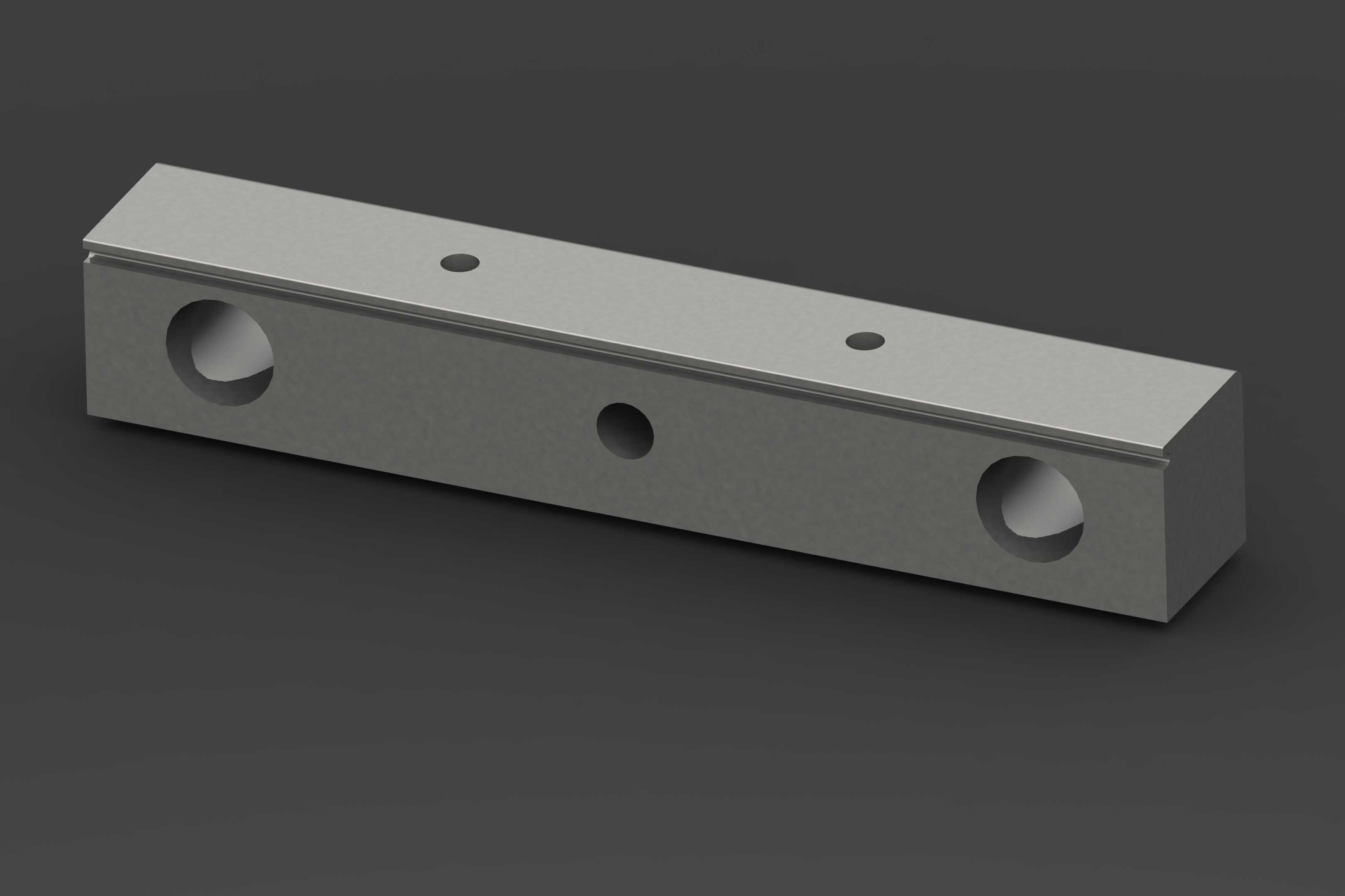

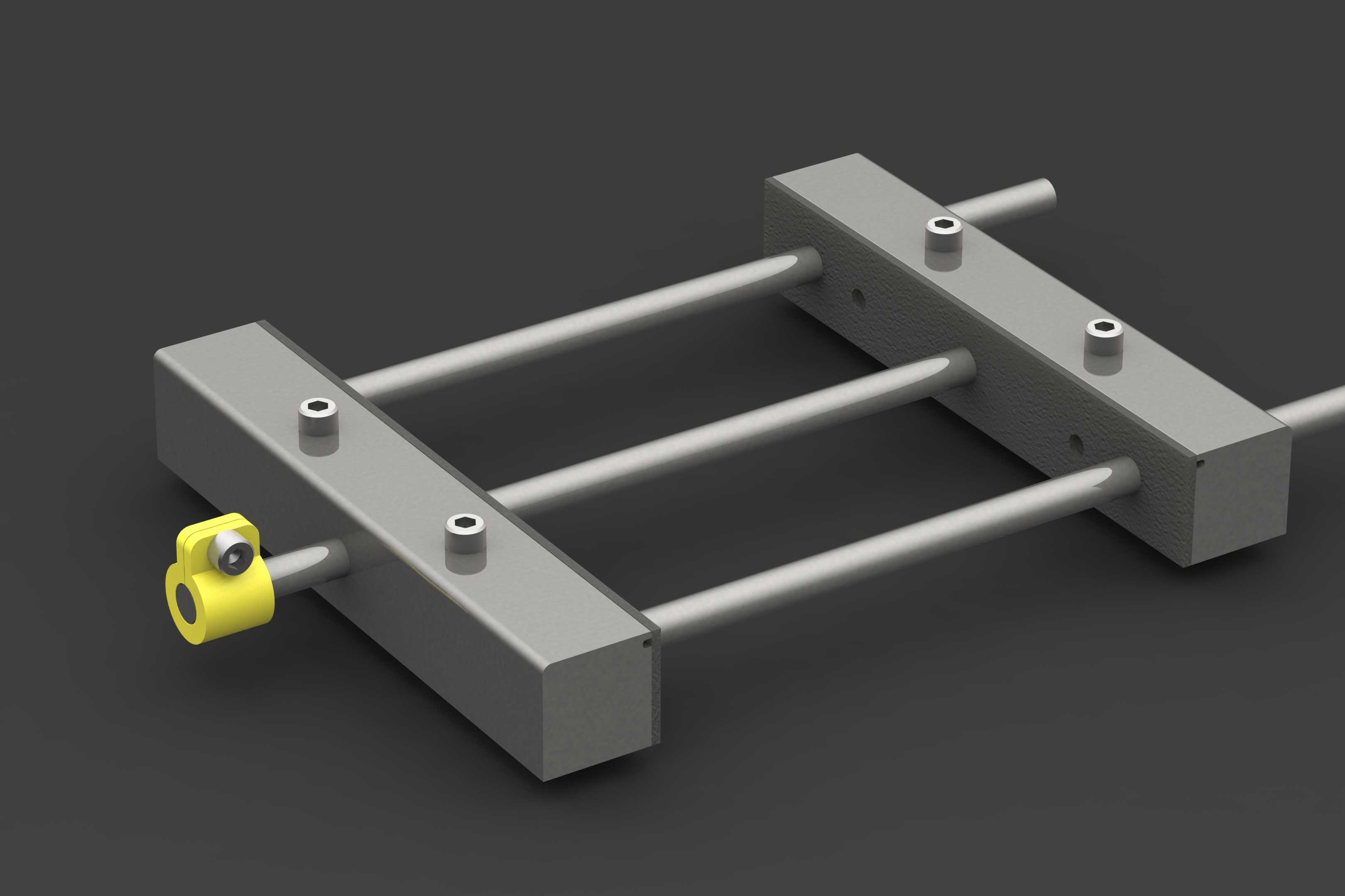

这款支架采用双横梁加平行导杆的主体结构，两根方形横梁作为主要承载基体，三根平行的光滑金属导杆穿接在两端横梁之间，构成可灵活调整夹持跨度的框架结构，两端横梁可沿导杆轴向滑动，能够根据待焊接PCB板的长宽尺寸自由调整夹持间距，适配从小型电源板、控制板到中型功能电路板的多种规格板件夹持需求。每根横梁上都设置了多个带内螺纹的锁紧孔位，调整好夹持跨度后，可通过锁紧螺钉将横梁与导杆的相对位置完全固定，避免焊接过程中支架出现松动移位。

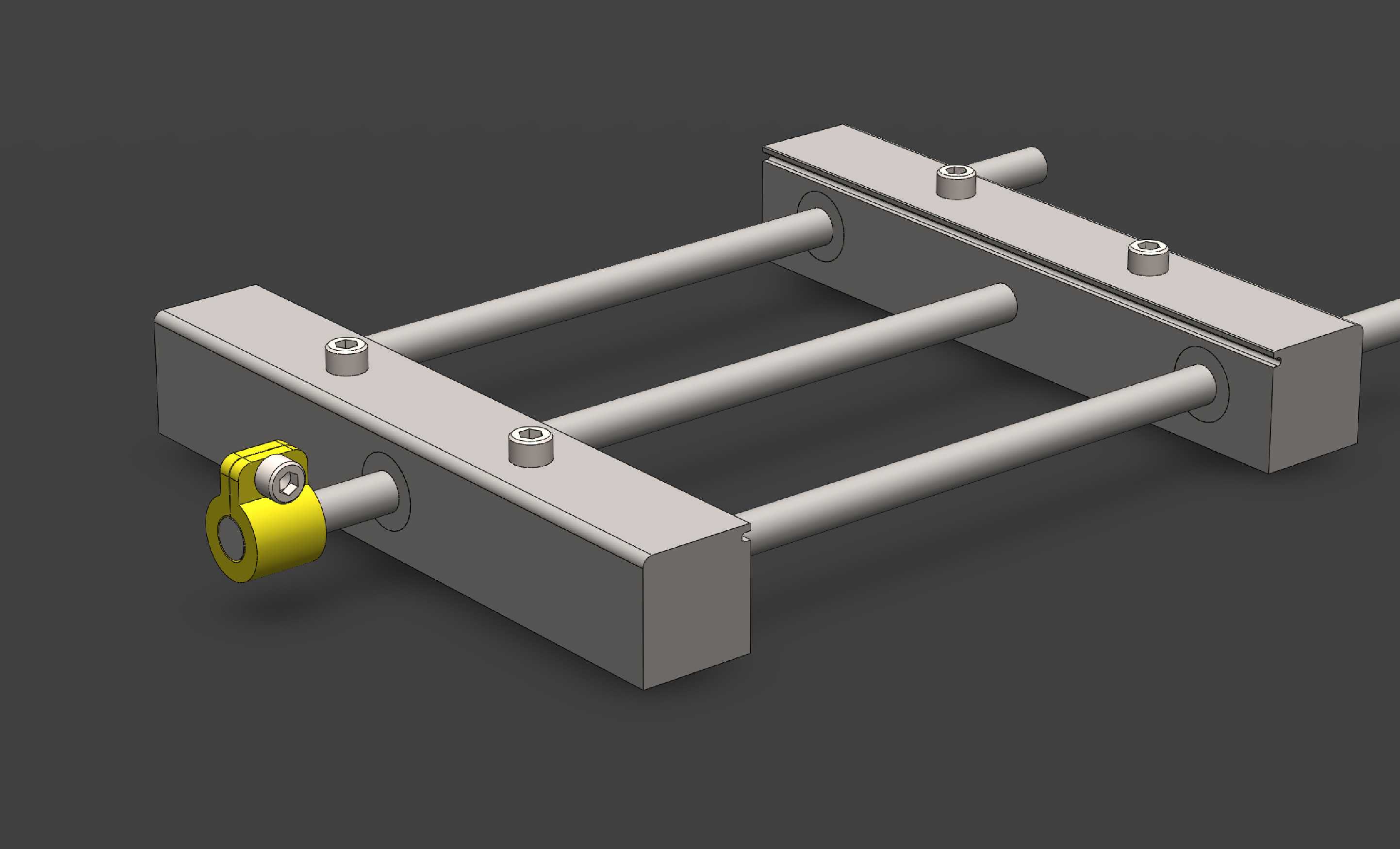

支架的一端设置了带黄色绝缘旋钮的锁紧调节组件，该组件采用绝缘材质制作，既可以通过旋转旋钮快速调整夹持端的压紧力度，避免刚性夹持压损PCB板的边缘基材，也能在焊接过程中起到绝缘防护作用，防止静电击穿电路板上的敏感芯片元件。支架整体采用金属材质加工，结构刚性充足，能够承受焊接过程中的外力按压，不会出现形变晃动，底部平整的支撑面可以直接放置在工作台面上，无需额外固定即可保持稳定。

从安装边界来看，该支架收拢状态下整体占用工作台面面积极小，展开后最大夹持跨度可覆盖常规消费电子、工业控制类PCB板的主流尺寸，横梁上的锁紧孔位间距经过合理排布，既可以夹持完整的矩形PCB板，也能针对异形裁切的电路板调整夹持点位，避开板上的突出元件、接口部位。在实际焊接作业中，操作人员将待焊接的PCB板架设在两端横梁之间，调整好位置后锁紧固定，即可解放双手完成插件、上锡、焊接、剪脚等全套操作，支架的架空结构还能让焊接产生的热量快速散发，避免热量堆积在工作台面烫损操作台面，同时也能减少板件局部过热导致的铜箔起翘问题。

设计过程中充分考虑了手工焊接的操作习惯，支架的整体高度设置在合理区间，操作人员无需过度抬臂即可完成焊接操作，长时间作业也不易产生疲劳，导杆与横梁的配合间隙经过精准控制，滑动顺畅无卡顿，锁紧后无旷量，既满足了快速换型调整的需求，也保障了夹持的稳固性，是电子焊接作业中提升操作效率、保障焊接品质的实用辅助工装。
