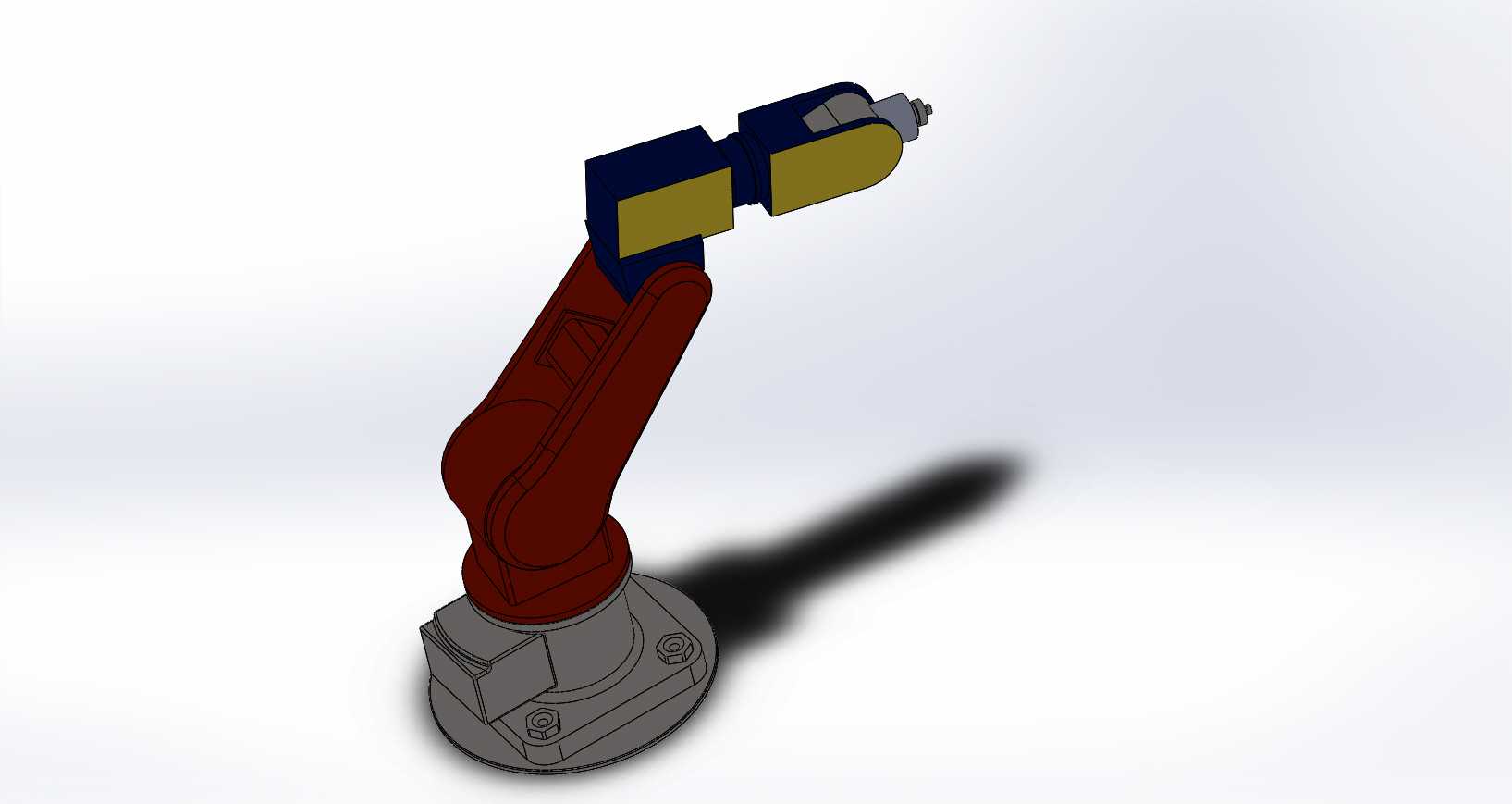

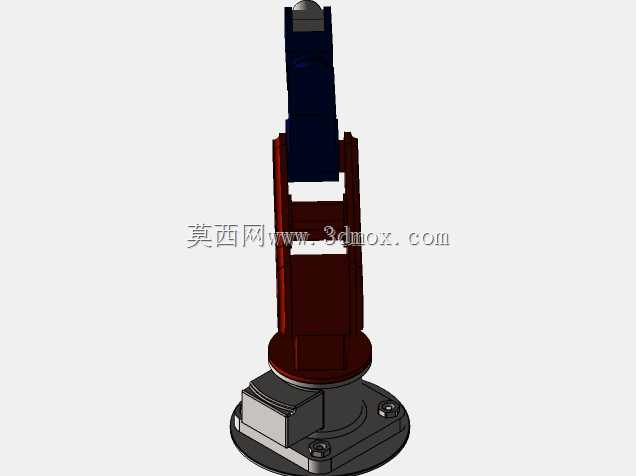

四自由度多关节工业机械臂结构设计

这款四自由度机械臂是面向轻载工业作业场景开发的自动化执行设备，可适配电子元器件分拣、小型工件上下料、教学实训演示、实验室精密操作等多种场景，能够在有限的工位空间内完成多维度的位姿调整，替代人工完成重复性、定位精度要求较高的作业任务，有效降低一线操作岗位的劳动强度，提升产线作业的一致性与稳定性。

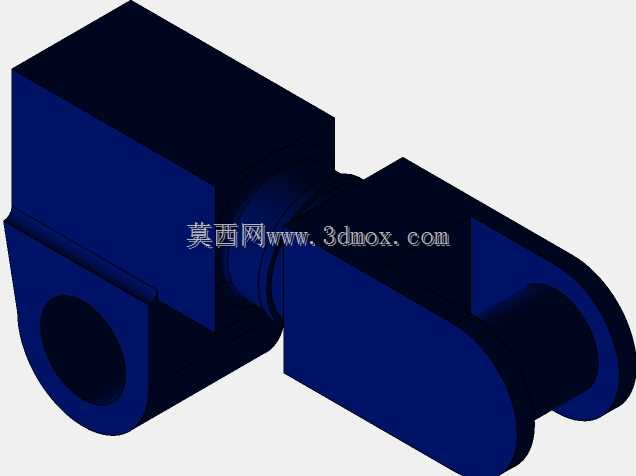

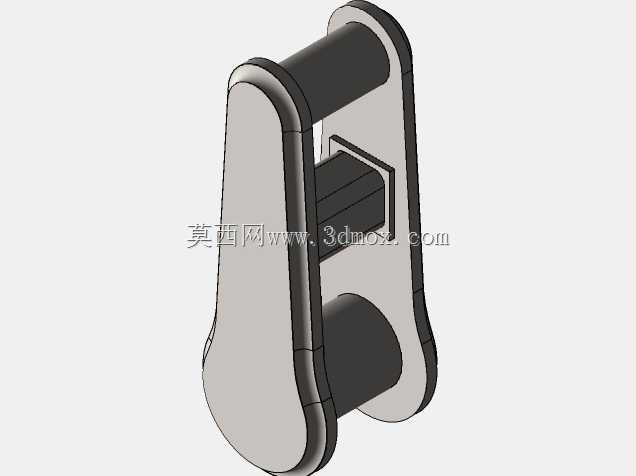

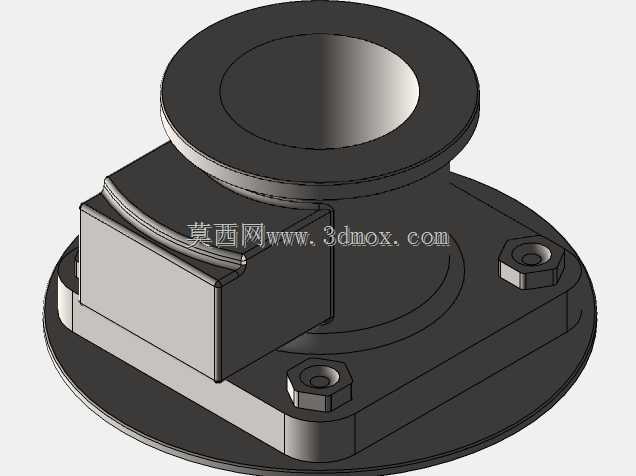

从功能特性来看，该机械臂采用串联多关节结构布局，四个自由度分别覆盖底座水平回转、大臂俯仰摆动、小臂俯仰摆动、末端执行器回转动作，各关节运动范围经过合理限位设计，既能够覆盖常规工位的作业半径需求，也能避免关节超程引发的结构干涉问题。臂身主体采用轻量化的结构设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动负载，提升运动响应速度与定位稳定性，底座采用法兰式安装结构，可通过螺栓直接固定在工作台面、流水线侧方或者移动小车上，安装边界清晰，不需要对现有工位结构做大规模改造即可快速部署。

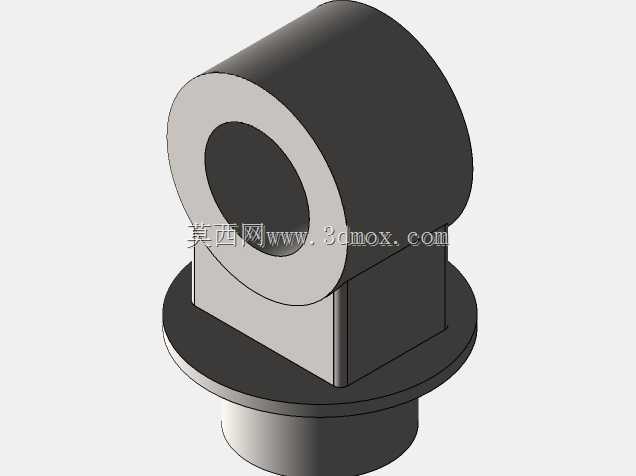

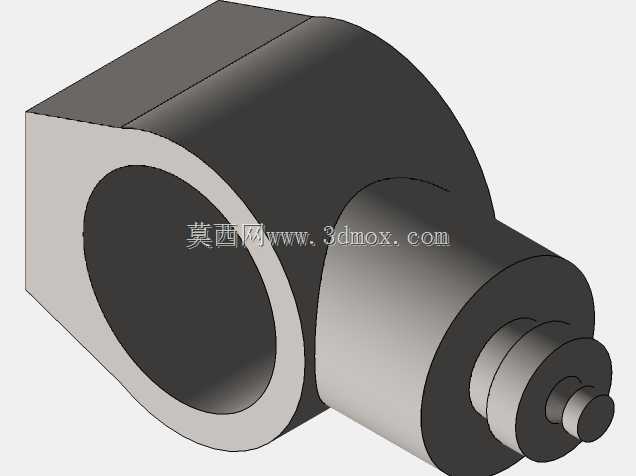

在设计思路上，这款机械臂优先兼顾了结构可靠性与维护便捷性，各关节的传动结构采用模块化布局，线缆沿臂身内部走线，避免作业过程中线缆外露被工件剐蹭，提升设备运行的安全性。臂身的轮廓做了圆弧过渡处理，没有尖锐的外凸棱角，减少作业过程中碰撞对周边设备或者操作人员造成的伤害。末端执行器采用标准连接接口，可根据实际作业需求快速更换夹爪、吸盘、点胶头、焊枪头等不同功能的执行组件，适配不同行业的作业需求，不需要对臂身主体结构做修改即可完成功能切换。

从安装与适配维度来看，该机械臂的底座安装孔位按照通用工业设备安装标准设计，整体作业半径覆盖小型工位的常用操作范围，直立状态下的整体高度适配常规工作台的安装高度，不会因为设备尺寸过大占用过多的产线空间，也不会因为作业半径不足无法覆盖待操作工件的摆放区域。各关节的运动速度与负载能力经过匹配设计，可满足1公斤以内轻载工件的搬运、定位操作需求，运动过程中臂身重心始终落在底座支撑范围内，不会因为大臂伸展出现重心偏移导致设备倾覆的问题，适合在3C电子装配、小型零件检测、教学实训平台搭建等场景中使用，也可作为小型自动化工作站的核心执行部件，搭配视觉检测系统、输送线完成整套自动化作业流程的搭建。
