多关节工业机械臂结构设计方案

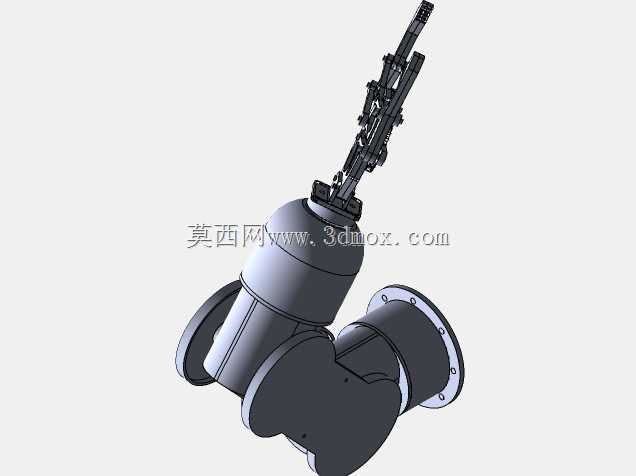

这款多关节机械臂主要面向工业自动化生产场景设计，可适配3C电子装配、汽车零部件上下料、五金工件焊接、仓储物料分拣等多类作业场景，能够替代人工完成重复性高、定位精度要求严苛、存在作业风险的工位任务，有效降低生产环节的人力投入，提升产线作业的稳定性与节拍一致性。从功能特性来看，该机械臂采用多自由度串联关节布局，底座采用法兰式安装结构，可直接固定在生产线工位台、移动AGV平台或者立式安装基座上，安装边界预留了充足的螺栓固定孔位，能够适配不同高度的作业台面需求，底座内部预留了走线空间，可容纳动力线缆、信号线缆的内置排布，避免作业过程中线缆外露造成的剐蹭干涉。臂体部分采用分段式结构设计，大臂与小臂的衔接关节采用大扭矩承载结构，可支撑末端执行器完成大范围内的姿态调整，末端法兰接口为标准通用接口，可快速更换夹爪、焊枪、吸盘、打磨头等不同作业工具，无需对臂体结构进行二次改造即可切换作业功能。设计过程中充分考虑了作业空间的覆盖需求，各关节的转动角度经过反复校核，既保证了臂体伸展状态下能够覆盖足够大的作业半径，也通过结构限位避免了关节转动过程中出现臂体自碰撞的问题，臂体外壳采用流线型曲面设计，没有突出的尖锐结构，能够减少作业过程中与周边设备、操作人员的剐蹭风险，同时外壳的密封结构可阻挡车间内的粉尘、切削液溅入关节内部，提升设备在复杂车间环境下的运行可靠性。关节内部的传动结构布局紧凑，在保证承载能力的前提下尽可能压缩了臂体的整体尺寸，使得机械臂在狭窄的产线空间内也能灵活完成动作，不会因为臂体体积过大占用过多的产线空间。整体结构的受力经过合理分配，底座承担整体设备的承重，大臂关节承担小臂与末端负载的重量传递，各段臂体的壁厚经过优化，在保证结构刚性、减少作业过程中臂体抖动的前提下，尽可能降低了臂体自身重量，提升关节动作的响应速度，降低驱动单元的负载压力，能够适配长时间连续运行的工业生产需求，在常规工业生产环境下可稳定完成高精度的重复定位作业，帮助产线实现自动化升级改造。
