40A大电流PCB板用螺丝接线端子结构

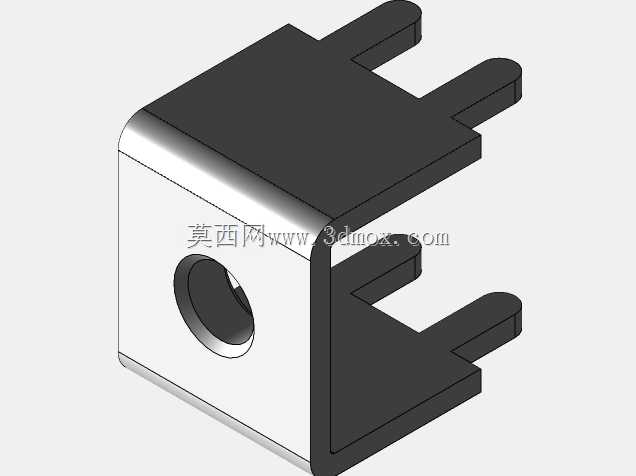

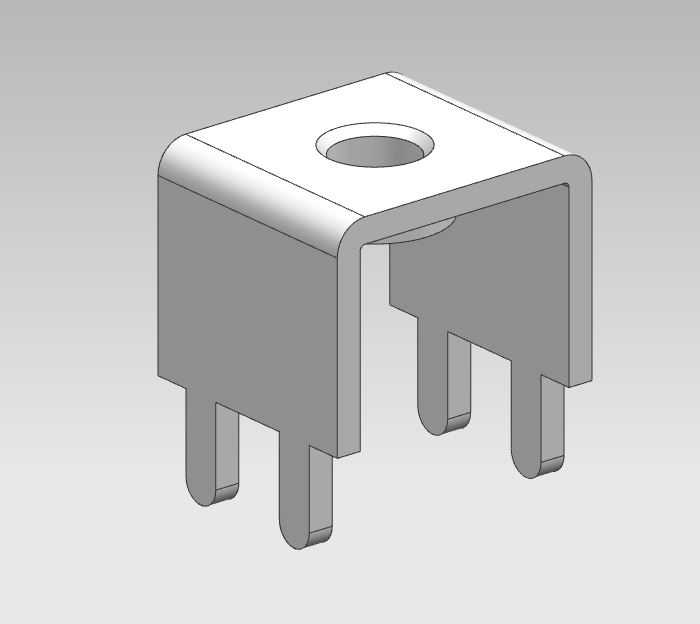

这款40A规格的螺丝式接线端子，主要应用于工业控制板卡、大功率电源模块、新能源低压配电PCB、伺服驱动接口板等需要在印刷电路板上实现大电流导线可靠连接的场景，是板端功率接线的核心连接部件，承担着外部动力线缆与板载电路之间的电流传输、线缆固定的核心作用，能够在持续40A的载流工况下保持稳定的导电性能，避免接触不良引发的温升过高、打火等电路故障。从功能特性来看，该端子采用折弯一体成型的导电金属主体结构，顶部设置的通孔为螺丝锁付位，使用时将剥除绝缘层的导线端头置入端子的容线空间内，拧紧对应规格的锁紧螺丝即可通过螺丝压力将导线线芯牢牢压合在端子导电面上，实现低接触电阻的可靠电气连接；底部伸出的四个插脚为PCB焊接引脚，对应电路板上预设的安装孔位，在生产环节可通过波峰焊或手工焊的方式将端子固定在PCB表面，同时实现端子与板载铜箔线路的电气连通，插脚的排布间距经过精准核算，既能够保证焊接后的机械固定强度，也能避免焊盘之间出现间距不足引发的连锡短路问题。在设计思路上，这款端子优先考虑大电流载流的可靠性，主体导电部分采用等厚的导电金属板材冲压折弯成型，减少拼接结构带来的额外接触电阻，整体弯折处采用圆角过渡设计，既能够避免冲压加工过程中的应力集中导致零件开裂，也能消除安装使用过程中锐边划伤操作人员、割破导线绝缘层的隐患；顶部的螺丝过孔采用沉位导向设计，方便锁紧螺丝快速对位，降低装配环节的操作难度；四个焊接引脚的长度经过匹配常规PCB板厚与焊锡浸润深度设计，既保证焊接后引脚穿出PCB背面的长度满足焊锡包覆的可靠性要求，也避免引脚过长占用板背面的元件布置空间。从安装边界来看，该端子整体为矮型方座结构，安装后在PCB板面的占用投影面积极为紧凑，顶部锁付螺丝的操作空间预留充足，使用常规十字螺丝刀即可完成导线锁付操作，不会和周边布置的其他板载元件产生操作干涉；端子的侧壁高度经过优化，既能够对插入的导线端头形成侧向限位，避免导线线芯散丝触碰相邻电路造成短路，也不会过度抬升整体安装高度，适配对板上元件整体高度有严格限制的紧凑型设备内部安装需求，能够在有限的设备内部空间里完成大电流线路的板端连接作业，长期使用过程中抗震动、抗拉扯性能优异，可适应工业现场存在持续震动的复杂工况，避免导线受外力拉扯出现松脱断电的问题。
