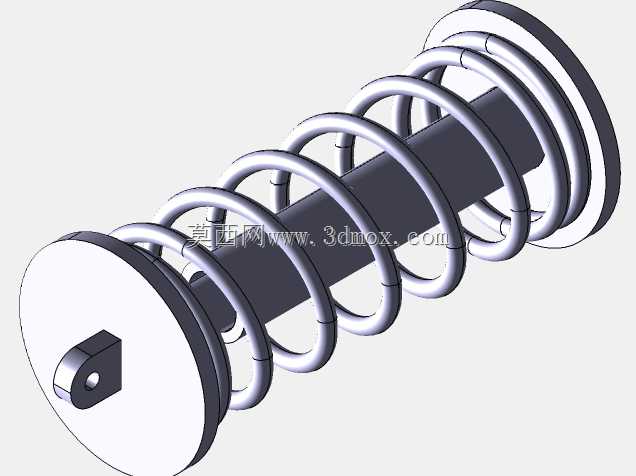

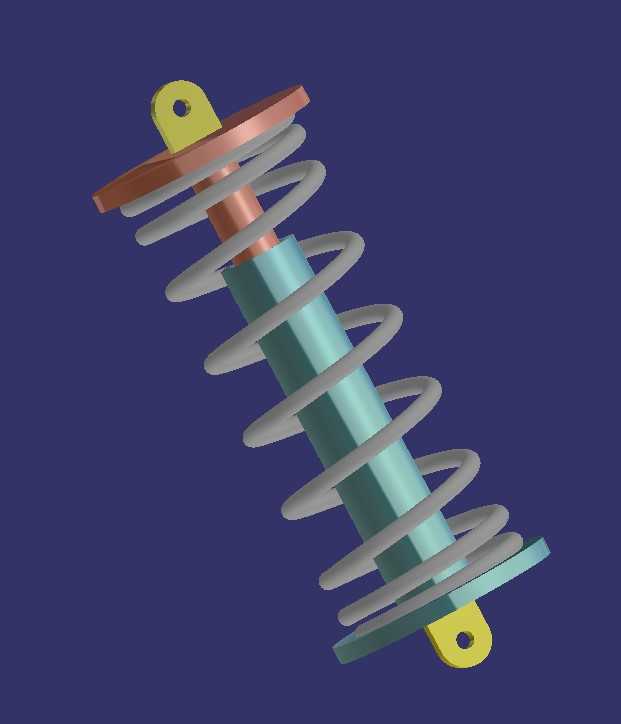

带安装端座的圆柱螺旋压缩缓冲弹簧

这款带端部安装座的圆柱螺旋压缩弹簧，是机械传动与缓冲系统中极为常见的弹性储能元件，广泛适配于各类需要缓冲减震、行程复位、载荷承载的工业场景，小到精密仪器的按键复位结构，大到行走机械的悬架缓冲系统、工业设备的振动隔离工位，都能见到这类结构的弹簧身影。从实际用途来看，它既可以承担轴向的压缩载荷，在受压时储存弹性势能，在外力撤除后推动配套构件复位，也可以配合阻尼结构吸收冲击动能，削弱设备运行过程中产生的振动传递，避免刚性碰撞造成构件疲劳损坏，在需要持续提供预紧力的装配工位，这类弹簧也能长期提供稳定的轴向压紧力，保证配合部件不会因振动出现松脱错位。从功能特性来看，这款弹簧采用等节距圆柱螺旋的主体结构，配合两端的圆形安装端座，端座上预留了带孔的安装吊耳结构，不需要额外设计弹簧固定卡槽，直接通过紧固件就能完成两端的定位安装，相比无固定端的裸弹簧，它的安装对位精度更高，不会在受压过程中出现侧向偏移、弹出错位的问题，弹簧主体的金属丝经螺旋卷绕成型，表面做了光滑的圆弧过渡处理，没有尖锐的毛刺棱角，在反复压缩回弹的过程中应力分布均匀，不会出现局部应力集中导致的断裂失效，端座与弹簧端部的贴合面做了平整处理，保证受压时端面受力均匀，不会出现偏载导致的弹簧歪斜。从设计思路来看，这款弹簧的整体结构围绕稳定安装、均匀承载的核心需求展开，主体螺旋段的圈数经过匹配计算，在设定的压缩行程内不会出现并圈碰磨的问题，预留了足够的弹性变形余量，两端的安装座直径略大于弹簧螺旋外径，既可以对弹簧的径向位移形成限位，也能增大与安装面的接触面积，降低单位面积的压应力，避免安装面被弹簧端部压损，端座上的吊耳采用单耳带孔结构，适配销轴类的快速安装方式，既可以限制弹簧的轴向窜动，也允许安装端存在小角度的偏转余量，适配存在少量安装角度误差的装配场景。从外形尺寸与安装边界来看，这款弹簧整体为同轴圆柱结构，主体螺旋段的外径小于两端安装座的直径，安装时需要预留的径向空间以端座外径为基准，轴向安装空间需要匹配弹簧自由长度与最大压缩行程的总和，两端吊耳的安装孔位处于同一轴线上，安装时需要保证两端固定点的同轴度偏差在允许范围内，避免弹簧受侧向力导致使用寿命缩短，端座的厚度经过合理设计，在保证安装结构强度的前提下不会占用过多的轴向行程空间，让弹簧的有效压缩行程占比更高，在有限的安装空间内提供更大的弹性变形量。
