四腔吹塑模上镶块四方位方铣刀替换结构

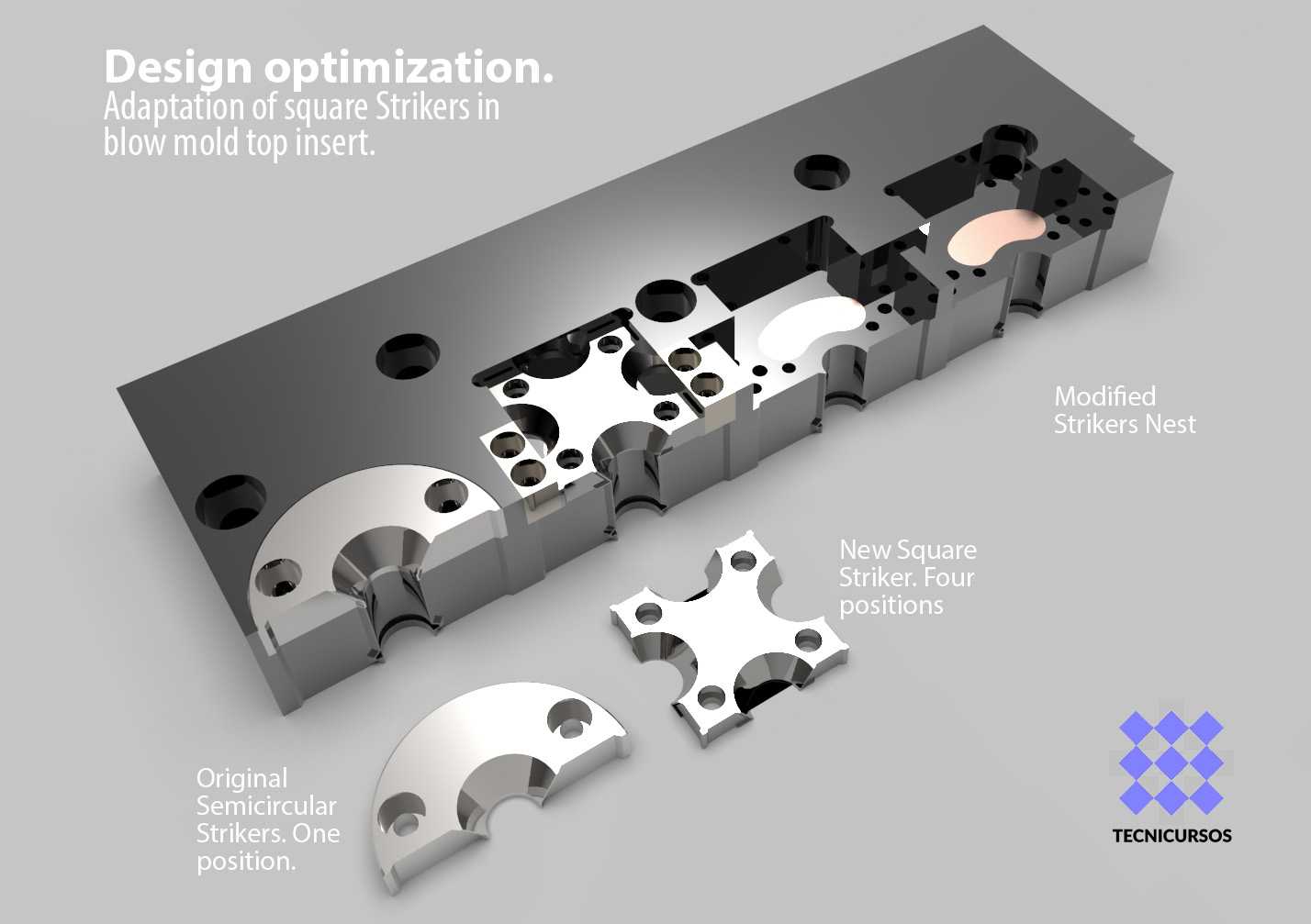

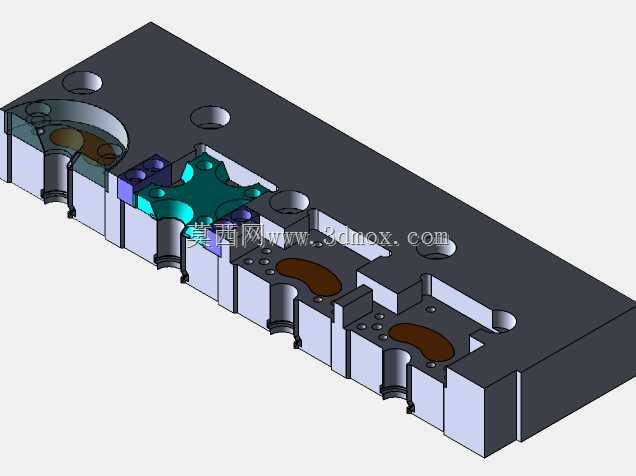

该结构应用于中空吹塑成型生产场景，是多腔吹塑模具的核心上模镶装组件，主要适配四腔并列排布的吹塑生产工位，承担吹塑过程中型腔上部的料坯封切、成型定位功能，直接影响吹塑制品的切口平整度、合模精度以及连续生产的工位切换效率。在实际生产场景中，传统吹塑上模多采用单一半圆形切刀结构，仅能对应单一工位的封切作业，当多腔模具需要调整料坯切入位置、适配不同规格吹塑制品的封边需求时，往往需要整体拆卸更换镶块，不仅换模调试周期长，反复拆装也容易破坏模具合模面的配合精度，长期使用后易出现飞边增厚、切口错位等质量问题。这套优化结构将原有单一半圆形切刀替换为四方位方形铣刀结构，方形切刀的四个工作边分别对应四个独立的封切工位，无需拆卸镶块即可通过旋转调整切刀工作位，快速适配不同的料坯切入角度与封切位置，大幅缩短多规格产品切换时的模具调试时间，同时四个工作边可轮换使用，显著延长切刀部件的单次服役周期，减少易损件更换频次。从设计思路来看，结构整体保留了原有上镶块的安装基准与配合边界，镶块本体的外形尺寸、安装孔位排布、合模面贴合公差完全匹配原有模架的安装槽位，可直接替换原有同规格半圆切刀镶块，无需对模架进行二次加工改造成本极低。镶块本体采用整体式钢件加工，各安装孔、型腔避让位、切刀固定槽采用一体化铣削成型，保证各工位的位置度公差控制在0.02mm以内，确保四个方位的切刀切换后都能与下模封切位置精准对齐，避免出现切边不齐、料坯封合不严的问题。方形切刀采用快装式定位结构，通过沉头螺钉与镶块本体固定，切刀工作边做了硬化处理，刃口耐磨度相比传统半圆切刀提升40%以上，同时切刀与镶块的贴合面做了高精度研磨，保证合模时受力均匀，不会出现局部应力集中导致的刃口崩损问题。在安装边界上，镶块的总厚度、侧边定位销位置、冷却水道接口位置完全兼容原有模架的配套结构，安装时只需将镶块沿原有定位槽推入，锁紧固定螺钉即可完成装配，无需调整合模间隙、重新对正封切位置，可直接投入生产使用，有效降低了模具升级改造成本，适配中小批量多规格吹塑制品的柔性生产需求，帮助生产车间提升换产效率，降低模具维护成本。
