10HP离心式抽风机叶轮结构设计

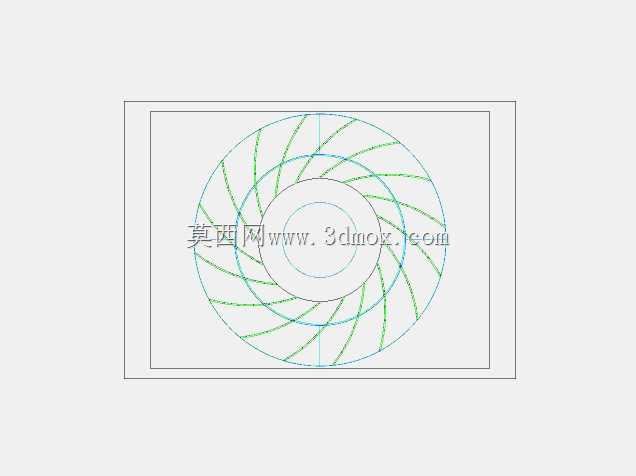

这款10HP规格的抽风机叶轮，主要适配工业厂房通风换气、生产车间焊烟除尘、涂装车间废气排导、餐饮后厨油烟抽排等场景的离心式抽风设备，作为风机核心做功部件，直接决定设备的风压输出、风量输送效率与运行噪音水平。叶轮采用后向式圆弧叶片设计，整体为同轴同心圆布局，中心设置与电机输出轴匹配的安装轴孔，外围通过轮盘与轮盖固定多组均匀排布的弧形叶片，叶片沿圆周方向按固定倾角均匀分布，可在高速旋转时通过叶片曲面引导气流沿径向甩出，在叶轮中心区域形成稳定负压区，持续将轴向进入的空气加压后沿蜗壳导向输送至出风口，相比直叶片结构，该弧形叶片设计能有效降低气流在叶片表面的紊流损耗，减少气动噪音，同时提升风压输出效率，适配10HP功率电机的输出转速区间，可稳定输出满足中大型空间通风需求的风量与风压。设计过程中首先根据目标风量、风压参数计算叶轮的整体外径尺寸，确定叶片的安装角、曲率半径与叶片数量，通过气流流场模拟调整叶片型线，避免气流在叶片间形成涡流造成能量损耗，同时校核轮盘与叶片的连接强度，确保在额定转速下运行时结构应力处于材料许用范围内，避免长期高速旋转出现叶片变形、连接松动等问题。安装边界上，叶轮中心轴孔的尺寸与配合公差严格适配对应规格电机的输出轴，轴向定位尺寸匹配风机蜗壳的内部安装空间，确保叶轮旋转时与蜗壳内壁保持均匀的安全间隙，不会出现刮蹭干涉，同时做了动平衡校准设计，降低高速旋转时的振动幅度，延长配套轴承与电机的使用寿命。该叶轮可直接替换同规格离心抽风机的损坏叶轮，也可作为新风机开发的核心部件参考，适配的抽风机可用于不同场景的空气输送、排尘、排烟、通风降温等工况，叶片的曲面设计兼顾了气动效率与结构强度，在保证输出性能的同时降低运行能耗与噪音，适合长时间连续运行的工业通风场景使用。
