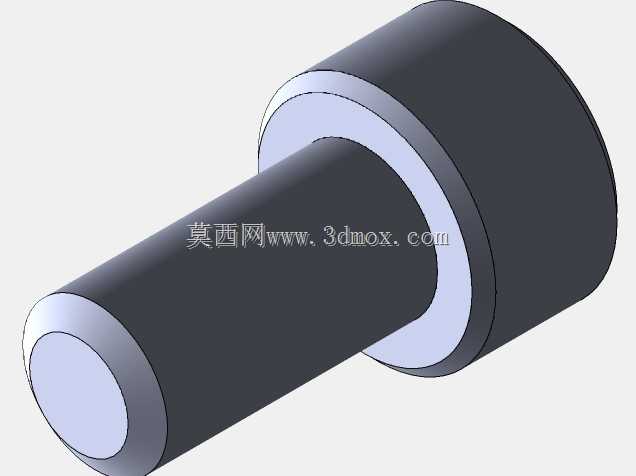

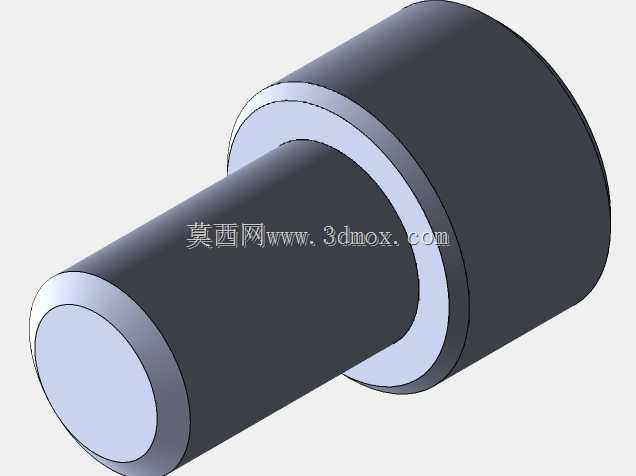

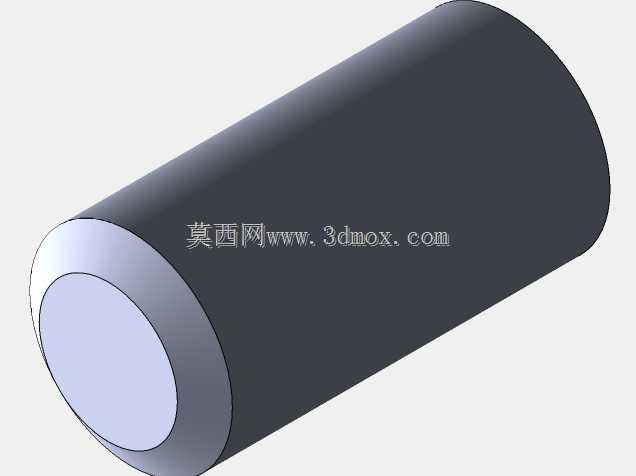

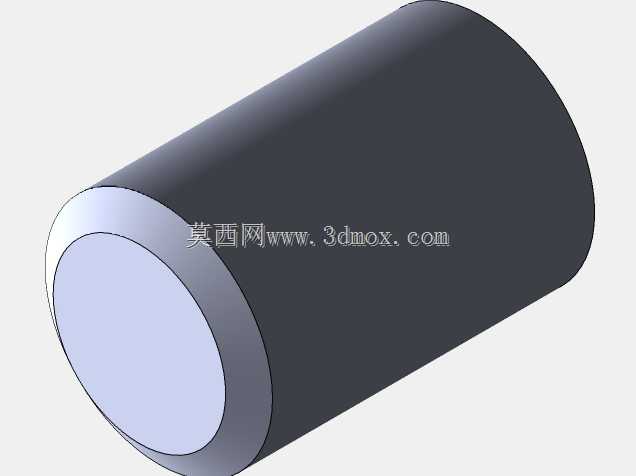

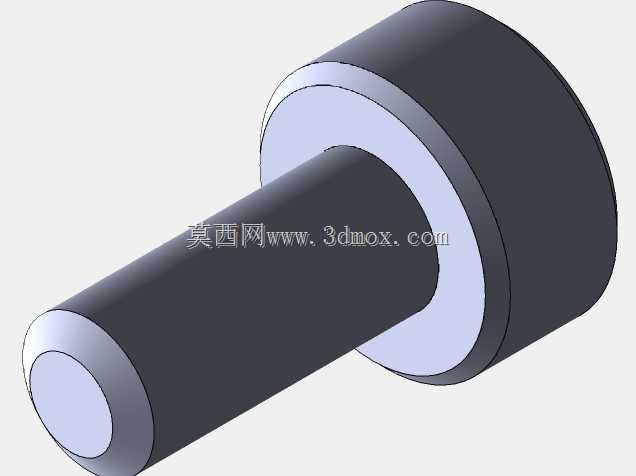

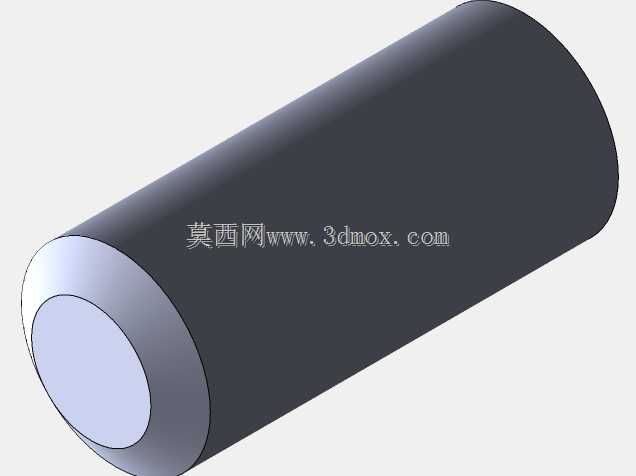

可参数化调整的内六角圆柱头螺栓生成组件

在机械结构设计、非标设备开发、工装夹具搭建等日常工程场景中，螺栓作为最基础的可拆卸紧固件，几乎出现在每一个装配环节里，传统设计流程中设计人员往往需要针对不同长度、不同头型的螺栓反复调用标准件库，或是手动修改零件尺寸，不仅容易出现标准匹配错误，还会大幅拖慢装配设计的效率，尤其是在需要频繁调整板件叠厚、安装空间的方案迭代阶段，反复更换螺栓零件的操作会产生大量重复劳动。这款螺栓生成组件正是针对这一痛点开发的参数化设计工具，核心面向无螺纹结构的螺栓设计参考需求，内置了多规格美标螺栓的配置参数，覆盖1/4-20、10-32、8-32等常用英制螺纹规格对应的螺栓结构，同时适配麦克马斯特标准下的内六角头、平头、低头、圆头四类常见螺栓头型，设计人员无需单独调取不同规格的螺栓零件，仅需在组件内调整对应参数，即可快速更改螺栓的整体长度，匹配当前装配场景下的实际连接需求。从设计思路来看，这款组件采用了全局参数关联的建模逻辑，将螺栓头直径、头部厚度、光杆直径、光杆长度等核心尺寸与全局配置项绑定，当调整螺栓长度参数时，光杆段会自动延伸适配，头部尺寸保持对应标准的固定参数，不会出现尺寸错位、比例失调的问题，同时组件预留了安装边界的参考基准，在装配环境中可以直接通过配合面匹配，快速对齐待连接件的安装孔位，无需反复调整配合约束。从外形与安装适配性来看，生成的螺栓光杆段尺寸严格对应标准螺纹的大径公差，头部尺寸完全匹配对应规格的扳手空间要求，比如内六角头的对边尺寸、沉头的锥角参数都严格遵循对应标准，设计人员在完成装配后可以直接验证安装空间是否充足，检查螺栓头是否会与周边结构产生干涉，无需等到出图加工阶段才发现空间不足的问题。在实际应用中，这款组件可以大幅简化方案迭代阶段的紧固件调整流程，比如在进行自动化设备的机架装配、治具的层板连接、小型机械的壳体固定时，一旦调整了被连接件的厚度，仅需修改组件内的长度参数即可完成螺栓的适配，不需要删除原有零件重新调取标准件，也避免了不同规格螺栓混用导致的BOM表错误，同时生成的无螺纹螺栓结构可以直接用于装配干涉检查、布局参考，在方案设计阶段不需要细化螺纹特征，也能降低整机装配模型的文件体量，提升大装配体的旋转、查看流畅度。
