工业控制存储模块外壳结构设计

这款存储模块外壳是面向工业控制场景设计的硬件承载防护结构，主要适配工业现场的分布式控制单元、数据采集存储节点的安装使用需求，常见于工厂自动化产线的控制柜内、设备侧的分布式IO站点、小型边缘计算存储节点的硬件封装场景，能够在多尘、存在轻度振动、温湿度波动较大的工业环境中为内部电路板与存储元件提供可靠的物理防护。

从实际用途来看，该外壳需要完整包裹内部的存储控制电路板、接线端子与通讯接口，一方面隔绝工业现场的粉尘、切削液飞沫、潮气侵入内部电路，避免电路短路、触点氧化等故障；另一方面通过壳体的结构强度抵御安装与运维过程中的意外磕碰，同时规整内部走线与元件布局，让模块可以直接适配标准工业安装规范，无需额外定制安装支架。

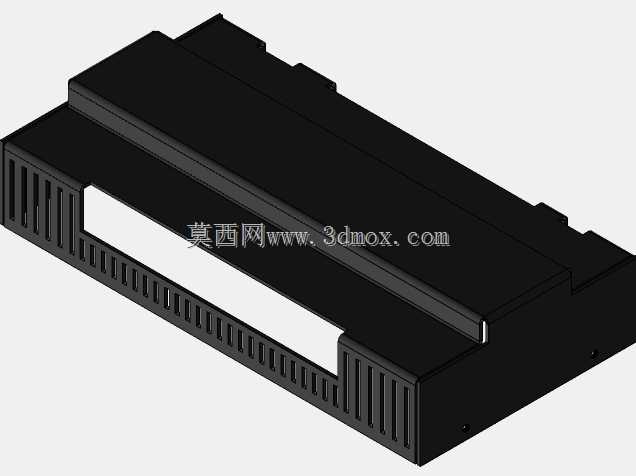

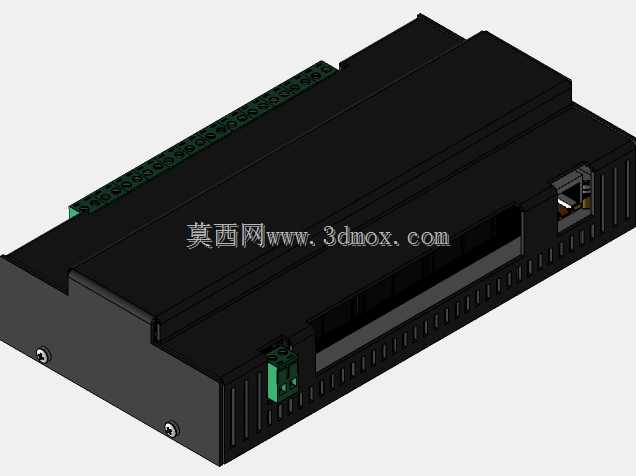

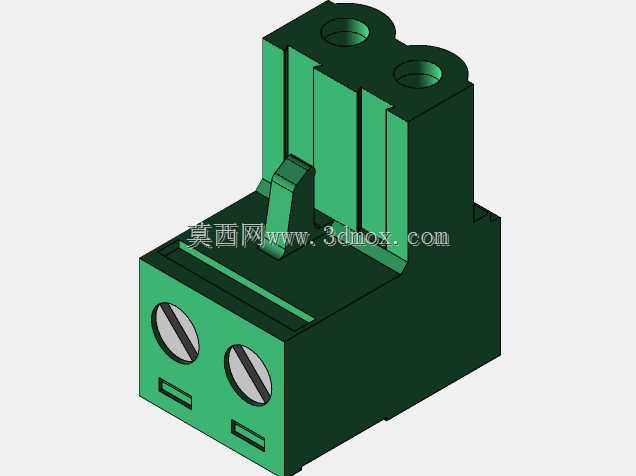

在功能特性设计上，外壳采用分体式上下扣合结构，侧边预留了标准接线端子的开窗位置，对应端子区域做了局部加厚处理，避免接线时的外力导致壳体开裂；侧面开设了均匀的散热格栅，在保证防护能力的前提下，为内部工作的存储芯片与控制元件提供自然对流散热的通道，避免长时间工作积热导致元件性能下降；一端预留了以太网通讯接口的开窗，接口周边做了限位凸台，能够固定接口位置，避免插接线缆时接口受力松动；壳体侧面还设计了导轨卡扣结构，可以直接卡装在工业现场通用的35mm标准DIN导轨上，适配绝大多数控制柜的安装布局。

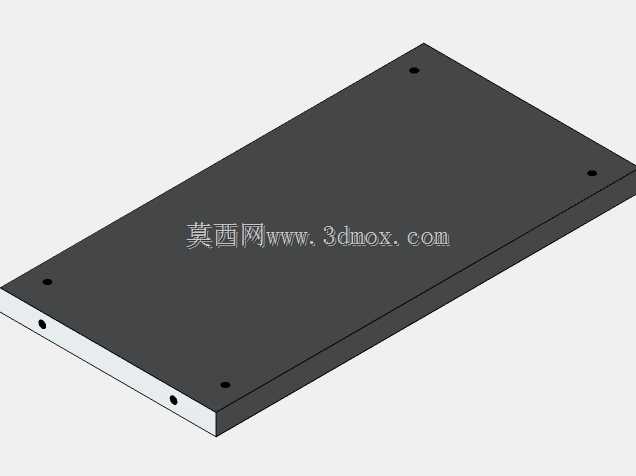

设计思路上优先考虑工业场景的安装兼容性与运维便捷性，整体采用长方体规整造型，没有多余的外凸结构，能够最大化利用柜内安装空间，多个模块并排安装时不会出现空间干涉；上下壳体通过侧边的螺丝孔位锁紧固定，拆装时仅需拧下侧边固定螺丝即可打开壳体，方便后期更换内部存储介质、检修电路；壳体表面做了细磨砂纹理处理，不易残留指纹与污渍，在工业环境中长期使用也能保持外观整洁。

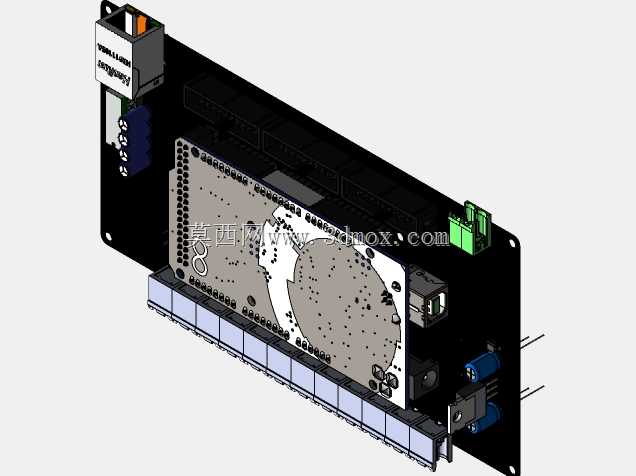

在外形尺寸与安装边界上，整体长度适配64点规格的控制模块电路板尺寸，宽度方向预留了端子接线的操作空间，安装到导轨后，壳体与导轨面的贴合间隙控制在合理范围，不会因为柜体振动产生移位；壳体高度方向预留了元件的安全距离，内部最高的电容元件与壳体内壁保留足够的绝缘间隙，避免元件与壳体接触导致短路；所有对外接口的开窗位置都与内部电路板的接口位置精准对齐，公差控制满足工业装配要求，组装时无需额外调整即可顺利完成电路板的固定与接口对位。
