集成式氖气管路调控汇流装置结构设计

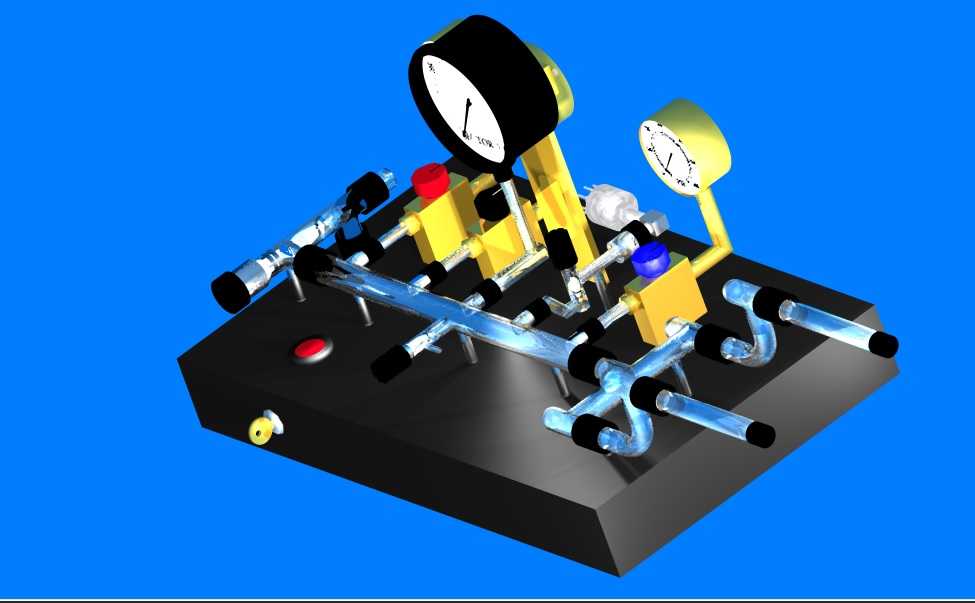

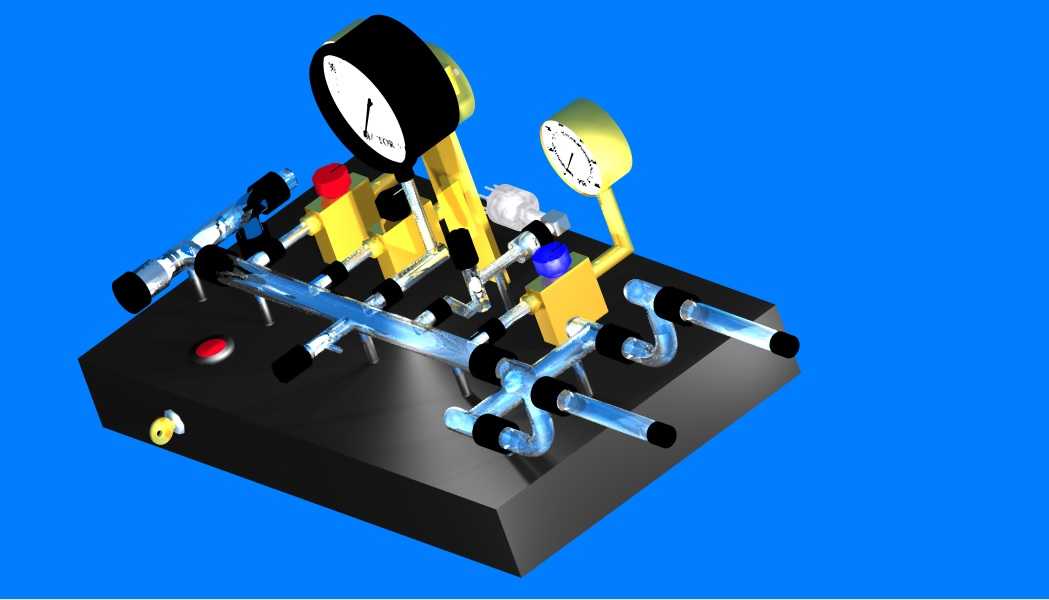

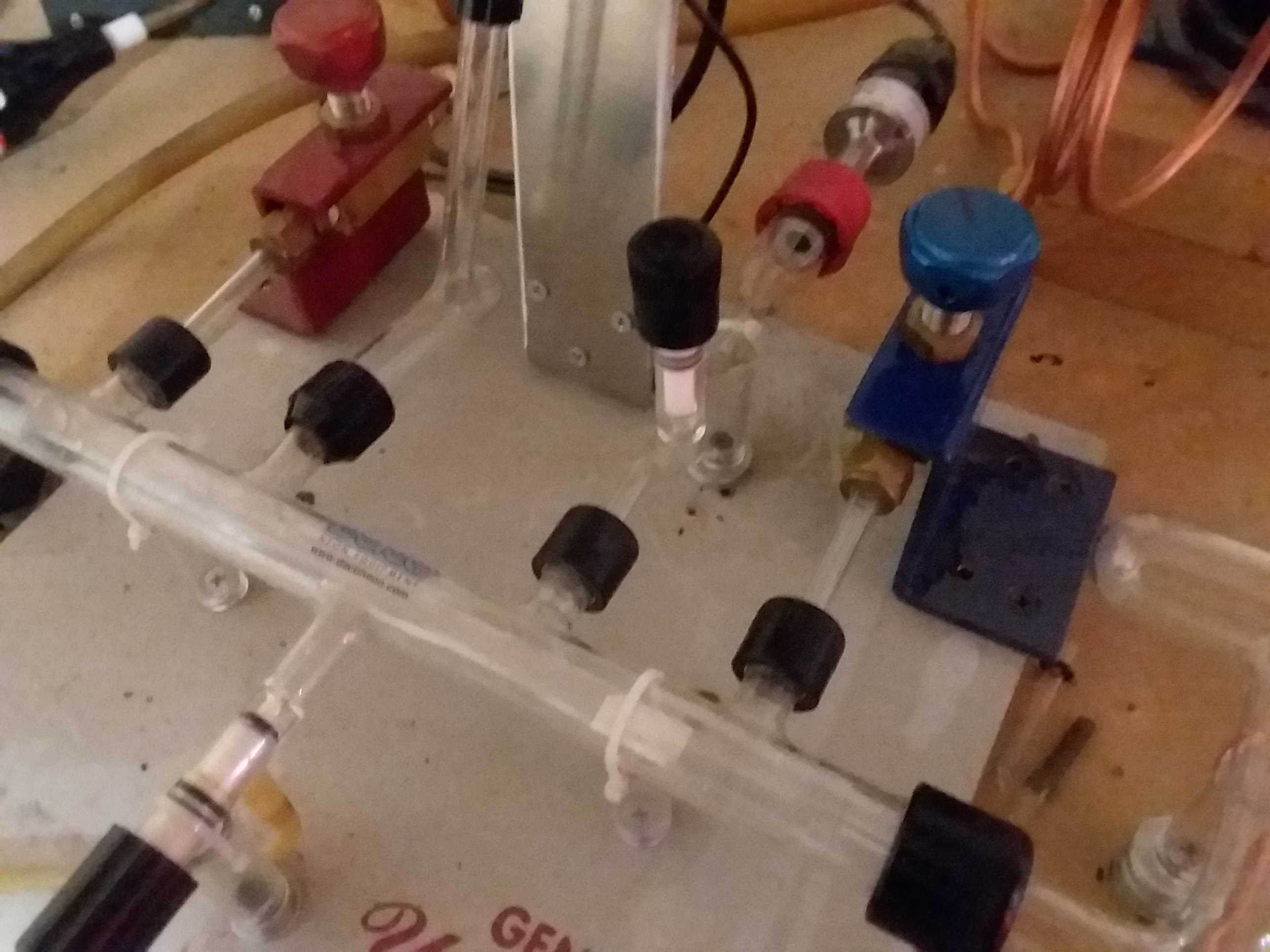

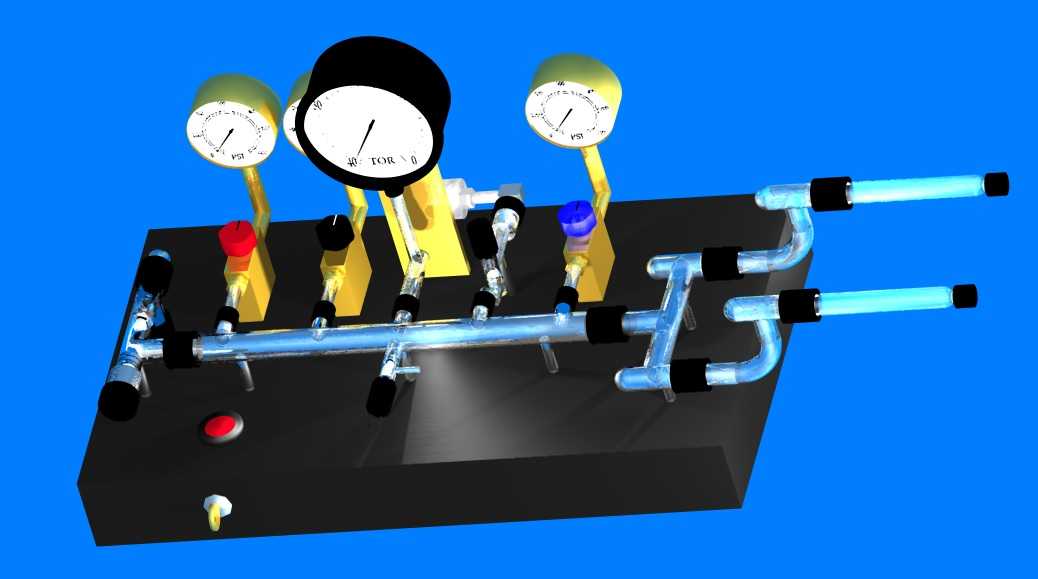

该装置主要应用于工业氖气充装、特种气体实验室供气、氖基混合气配比生产等场景，作为气路系统的核心调控节点，承担多路气源汇总、压力调节、通断控制、实时压力监测的核心作用，可将不同储罐的氖气气源统一汇流后，按照下游用气需求稳定输出设定压力的气体，避免单路气源供气中断导致的生产或实验停滞，同时能实时监控管路内的气压状态，预防超压、欠压带来的供气故障与安全隐患。装置整体采用台式集成布局，底部为厚重的黑色安装基座，所有管路、阀件、检测仪表均集成固定在基座上方，无需额外搭建安装支架，可直接放置在供气站操作台、实验台面上使用，基座底部预留了走线与外接气源接口的安装空间，外接气源接口统一布置在基座侧方，安装时无需拆解上部结构即可完成管路对接，整体安装边界紧凑，占用操作台面积不足0.1平方米，适配多数小型供气站点、实验室的台面空间需求。设计阶段优先考虑气路的密封性与操作便捷性，主体输气管路采用透明可视化管路设计，可直观观察管路内部是否存在积液、杂质残留，便于日常运维排查；管路上布置了多组手动控制阀，每个阀件对应独立的气路分支，操作人员可通过阀件的手柄位置快速判断气路通断状态，手柄采用防滑绝缘材质，操作时无需额外工具即可完成开度调节。装置搭载了两块不同量程的压力检测仪表，大量程仪表负责监测进气端的气源压力，小量程高精度仪表负责监测输出端的供气压力，仪表采用竖向布置在阀组上方，操作人员站立操作时可直接读取压力数值，无需俯身或调整视角；阀组上还设置了不同颜色的状态标识按钮，红色对应紧急切断功能，蓝色对应压力泄放功能，紧急状态下可快速触发对应操作，降低安全风险。整体管路走向采用弯折少、流阻低的布局设计，减少氖气输送过程中的压力损耗，管路连接处采用硬密封加软密封的双重密封结构，适配氖气这类小分子稀有气体的密封需求，避免长期使用过程中出现气体泄漏问题；所有阀件、仪表均采用模块化安装设计，后续运维更换时无需拆解整个汇流管路，仅需拆卸对应故障部件即可完成替换，大幅降低后期维护成本。
