T型手柄手动操纵杆基座结构设计

该手动操纵杆结构是工业控制场景中常用的人机交互操作部件，主要应用于小型工程机械控制台、工业设备手动操作工位、实训教学模拟操作台、特种车辆辅助操控单元等场景，作为人工指令输入的核心执行部件，承担着将操作人员的手部扳动动作转化为设备控制信号的传递作用，可实现设备档位切换、动作方向控制、行程点位触发等实际功能，适配需要人工手动介入完成指令确认、方向切换、档位调节的各类操作场景。

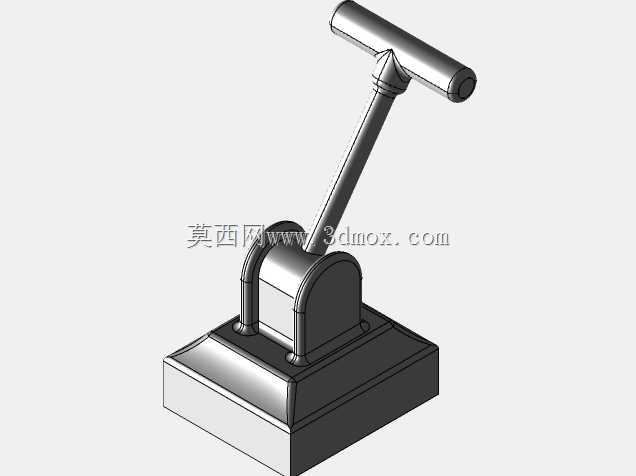

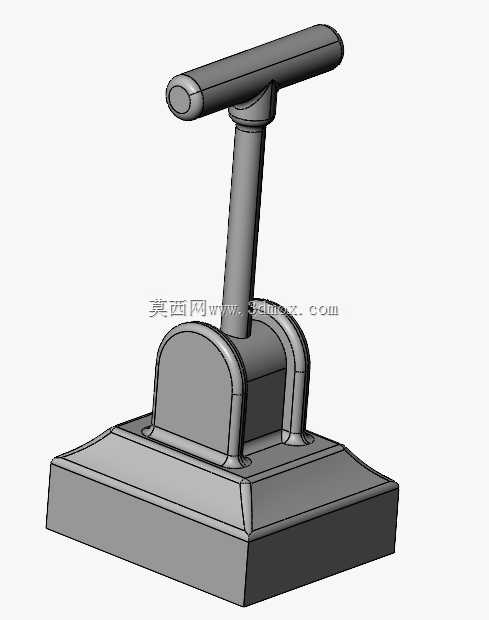

从功能特性来看，该结构采用T型横向握持手柄设计，手柄表面做圆弧过渡处理，贴合人手握持时的掌心轮廓，长时间操作不易产生硌手的疲劳感，手柄与竖向操纵杆采用过渡圆弧连接，避免应力集中导致的杆部断裂问题。中部的铰接支撑座采用双侧弧形护板结构，既为操纵杆的摆动提供稳定的回转支撑，又能对内部的铰接转轴、信号触发元件起到防护作用，避免车间环境中的粉尘、切削碎屑进入铰接缝隙造成卡滞。底部的方形安装基座采用大平面贴合设计，基座边缘做倒角收边处理，既可以通过螺栓直接固定在操作台面的预留安装位上，也能适配嵌入式安装的控制台面板，安装后整体结构稳固，扳动操作时不会出现基座晃动的问题。

在设计思路上，该结构优先考虑手动操作的人机工程学需求，将手柄的握持高度设置在适配操作人员坐姿操作的舒适区间，操纵杆的摆动阻尼预留了合理的调整空间，既不会因为阻尼过小导致误触碰触发动作，也不会因为阻尼过大造成操作费力。支撑座的双侧对称结构保证了操纵杆前后左右各方向摆动时的受力均匀，铰接部位的配合间隙经过合理设计，既保证摆动动作顺畅无卡滞，又不会出现过大的旷量影响操作精度。底部安装基座的尺寸充分考虑了常规操作台的安装边界，安装孔位采用通用间距设计，无需对现有操作台做额外改造即可完成装配，适配性较强。整体结构的零件拆分合理，各部件之间的装配关系清晰，铰接部位、手柄连接部位都设计了便于拆卸维护的结构，当出现部件磨损时可以快速更换对应零件，降低后期维护成本。
