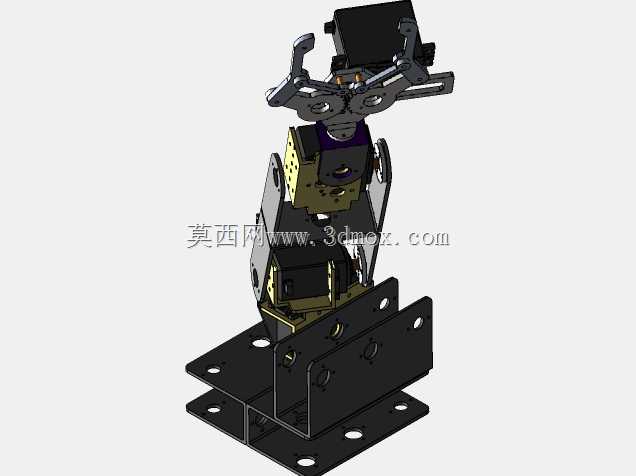

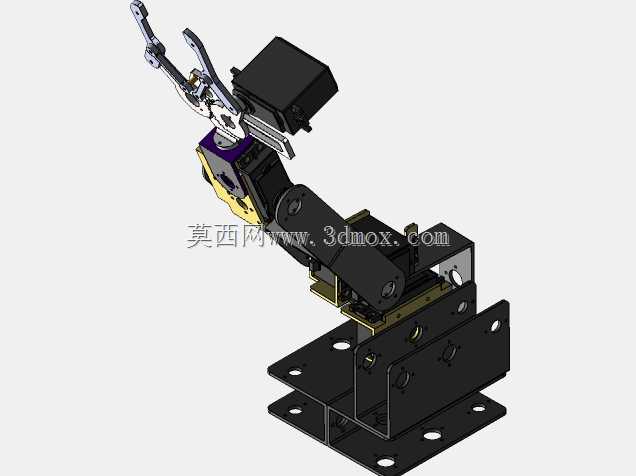

这款四自由度机械臂连杆构件,是多轴工业机械手执行端的核心传动部件,主要适配搭载MR996伺服驱动的轻载自动化作业场景,常见于3C电子产线的小件分拣、实验室样本转运、小型零部件装配工位、教学实训平台的机械结构演示单元,也可集成在小型桌面级自动化工作站中,完成定点取放、轨迹描摹、轻量负载搬运类作业,能够在有限的工位空间内替代人工完成重复性高、定位精度要求严苛的往复动作,降低人工操作的疲劳误差,提升小批量柔性生产的作业效率。

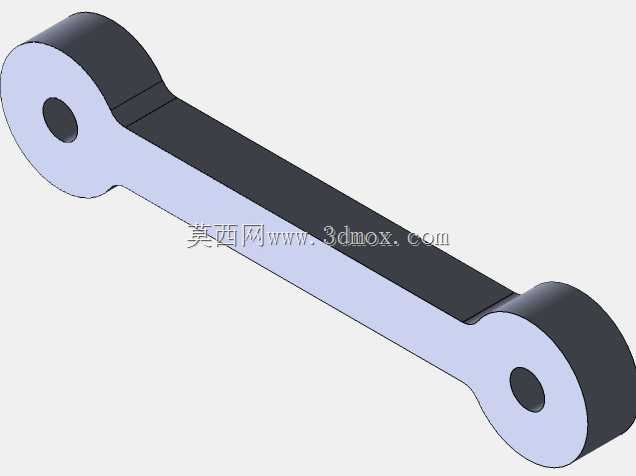

从功能特性来看,该构件作为机械臂大小臂衔接的核心传力杆件,两端的同轴铰接孔分别对应关节处的伺服输出端与下级臂体连接端,能够稳定传递伺服电机输出的回转扭矩,杆身采用等强度变截面设计,在保证整体结构刚性的前提下尽可能削减冗余重量,降低关节驱动端的负载余量要求,提升臂体运动过程的动态响应速度,减少启停阶段的惯性晃动,保障末端执行器的定位精度。杆件两端的铰接位预留了标准轴承安装位,可适配深沟球轴承实现低摩擦回转,避免长期往复转动带来的铰接位磨损,延长构件的整体使用寿命。
在设计思路上,该构件优先兼顾了传动刚性与轻量化的平衡,杆身主体采用平直过渡的流线型轮廓,没有多余的突兀结构,既能够规避运动过程中与周边管线、相邻臂段的干涉问题,也便于加工阶段的一次成型加工,减少不必要的工艺步骤。两端的环形铰接座做了加厚处理,对应轴承压装的位置设计了定位止口,能够保证装配时轴承的同轴度,避免因装配偏差带来的转动卡滞、偏磨问题。杆身表面做了平整化处理,既可以采用金属材质铣削加工,也可采用高强度工程塑料3D打印制作,适配不同负载等级、不同成本预算的应用需求。
从安装边界来看,该构件两端铰接孔的中心距为固定传动尺寸,安装时需要保证两端铰接轴的平行度误差在可控范围内,避免额外的侧向力矩作用在杆体与轴承上;杆身的整体厚度适配常规小型伺服法兰的安装尺寸,不需要额外加装转接垫块即可完成装配,周边预留的走线空间可容纳伺服动力线、编码器线的内置排布,避免臂体运动过程中管线外露剐蹭周边设备。构件整体的运动包络范围随关节转角限定,在设计的回转角度内不会与相邻的臂段、底座结构产生运动干涉,能够顺畅完成四自由度范围内的所有规划动作,适配0.5-2kg级的轻载作业需求,在常规作业节拍下可保持长期稳定的传动精度,不会出现杆体形变、铰接松旷的问题。
