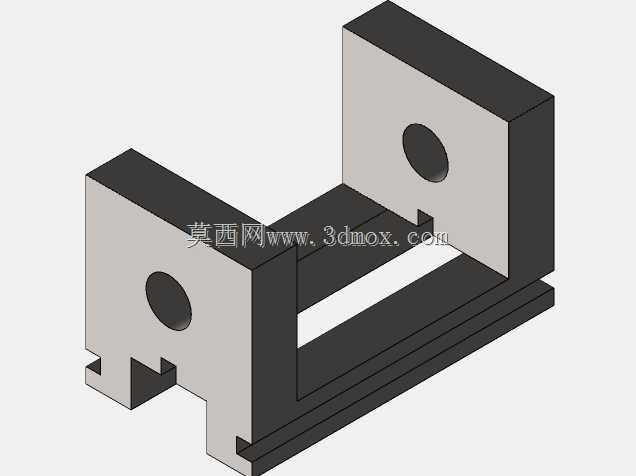

双立板槽型安装支座结构设计

该双立板槽型安装支座是工业传动与工装夹持系统中常用的基础支撑构件，主要应用于自动化生产线的工件定位工位、小型气动执行元件的铰接安装场景，以及教学实训台的模块化装夹单元中，作为承载侧向载荷、实现铰接转动配合的核心连接部件使用。在实际生产场景中，这类支座常配合销轴、锁紧螺栓完成气缸摆臂、检测传感器支架、小型工装压头的安装固定，能够为被连接件提供稳定的刚性支撑，同时通过立板上的同轴通孔实现铰接副的转动自由度约束，避免连接件运行过程中出现偏摆、窜动问题。从功能特性来看，该支座采用双侧立板对称布局，两块平行立板上开设同轴圆形通孔，可直接穿装标准销轴实现与外接构件的铰接配合，立板之间预留的通槽空间能够容纳铰接件的转动行程，避免运动过程中出现结构干涉；支座底部设置带定位卡槽的安装基面，卡槽结构可与工业铝型材的T型槽快速嵌合定位，无需额外加工定位销孔即可完成初步对位，配合底部的螺栓过孔能够实现快速锁紧固定，大幅缩短现场装调的时间成本。在设计思路上，该结构优先考虑刚性与安装便捷性的平衡，双侧立板与底部基座采用一体化成型结构，避免拼接结构带来的装配误差与刚性不足问题，立板厚度经过载荷校核，能够承受常规气动执行元件输出的侧向推力与往复冲击载荷，不会在长期往复运行中出现立板变形、孔位磨损的问题；立板上的铰接孔采用公差带适配设计，能够与常用规格的销轴形成间隙配合，既保证铰接转动的顺畅性，又不会因间隙过大导致铰接副晃动。从安装边界来看，该支座整体为对称U型槽结构，底部安装面的卡槽宽度适配常规工业铝型材的槽口尺寸，双侧立板的外侧面间距、立板高度以及铰接孔的中心高度均按照通用工装安装尺寸规范设计，可直接替换同规格的标准铰接支座，无需对周边安装结构进行二次改造；铰接孔的孔径适配常用的M6、M8规格销轴，能够覆盖多数小型气动元件、轻型摆臂机构的安装需求，底部安装基面的平面度经过设计管控，安装后能够保证支座整体与安装基面完全贴合，避免因安装面不平导致的立板倾斜、铰接卡滞问题。
