凸缘式刚性无轴法兰联轴器结构设计

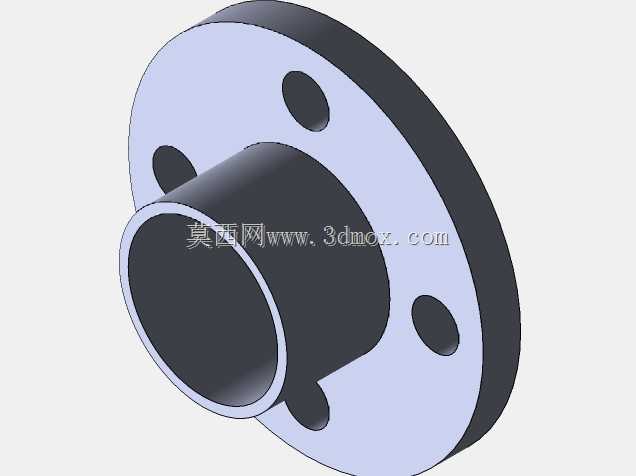

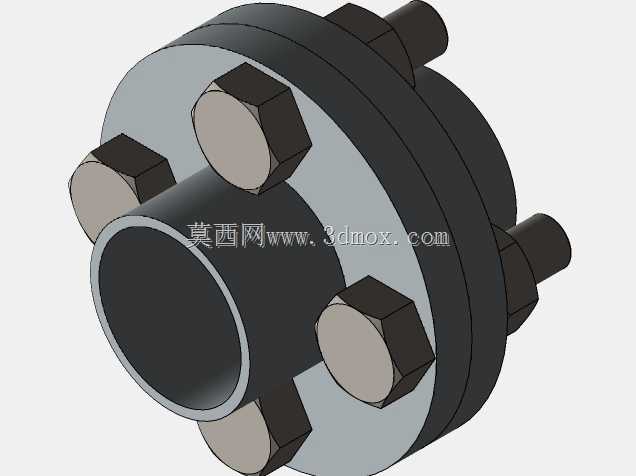

这款无轴法兰联轴器属于刚性凸缘联轴器范畴，是机械传动轴系中应用极为广泛的基础连接件，主要服务于各类需要精准同轴传动的工业场景，覆盖通用输送设备、中小型泵组、常规机床主轴传动、轻工机械动力传输等多个领域，承担着将两根轴段沿轴向牢固对接，同步传递旋转扭矩与运动的核心作用，尤其适用于载荷平稳、无强烈冲击振动、轴系对中精度能够得到良好保障的传动工况，可有效避免传动过程中的轴间滑移与扭矩损耗。从功能特性来看，该联轴器依靠两个对接法兰盘的端面紧密贴合实现定位，沿法兰圆周均匀分布的螺栓组件穿入对应螺栓孔后，通过螺母预紧产生的压紧力将两个法兰牢牢锁固，依靠法兰接合面的摩擦力与螺栓的抗剪切能力共同传递扭矩，结构简单可靠，传动无滞后、无回转间隙，能够保障恒定的传动比，在额定载荷范围内长期运行无需频繁维护。从设计思路层面，这款联轴器采用了无轴套集成化的法兰结构，两个对接法兰分别可与待连接轴端采用平键、过盈配合等方式实现周向固定，法兰盘的盘体厚度经过扭矩校核匹配对应传动功率，圆周方向的螺栓数量根据额定扭矩大小设置为六组，均匀排布的布局能够让接合面的压紧力分布更均匀，避免局部应力集中导致的法兰变形或螺栓断裂；螺栓采用六角头标准件搭配六角螺母，预紧操作便捷，锁紧后防松性能稳定，法兰中心的通孔尺寸匹配常规轴径的安装需求，法兰外圆做了倒角处理，既去除加工锐边避免安装划伤，也能减轻整体重量。在安装边界与尺寸适配方面，该联轴器的法兰外径、螺栓孔分布圆直径、中心通孔直径、法兰盘厚度等参数均遵循通用传动件的尺寸规范，安装时需要先将两个法兰分别固定在待连接的两根轴的轴端，调整轴系对中精度保障两个法兰端面完全平行、轴心线重合后，再穿入螺栓并按对角线顺序逐步拧紧螺母，避免单次单侧预紧导致法兰偏斜；安装完成后联轴器的径向轮廓不超出法兰外圆边界，轴向长度为两个法兰盘的贴合总厚度，不会额外占用过多轴系安装空间，能够适配多数紧凑布局的传动舱室安装需求，运行过程中可实现两根轴的同步旋转，稳定传递额定范围内的工作扭矩，保障传动系统的连续可靠运行。
