多楔带双轮动力传输传动结构

这套带传动结构是工业动力传递场景中应用极为广泛的基础传动组件，主要承担原动机与工作端之间的转速匹配、扭矩传递功能，可适配中小功率区间的动力传输需求，常见于小型加工设备、农用机具、家用机电产品、轻工生产线的动力布局中，能够在两轴中心距适中的安装场景下实现平稳的动力输送，相比齿轮传动具备更好的缓冲吸震能力，运行过程中噪音更低，且在设备出现过载时可通过带体与带轮间的微量打滑保护后端核心部件不受冲击损坏。

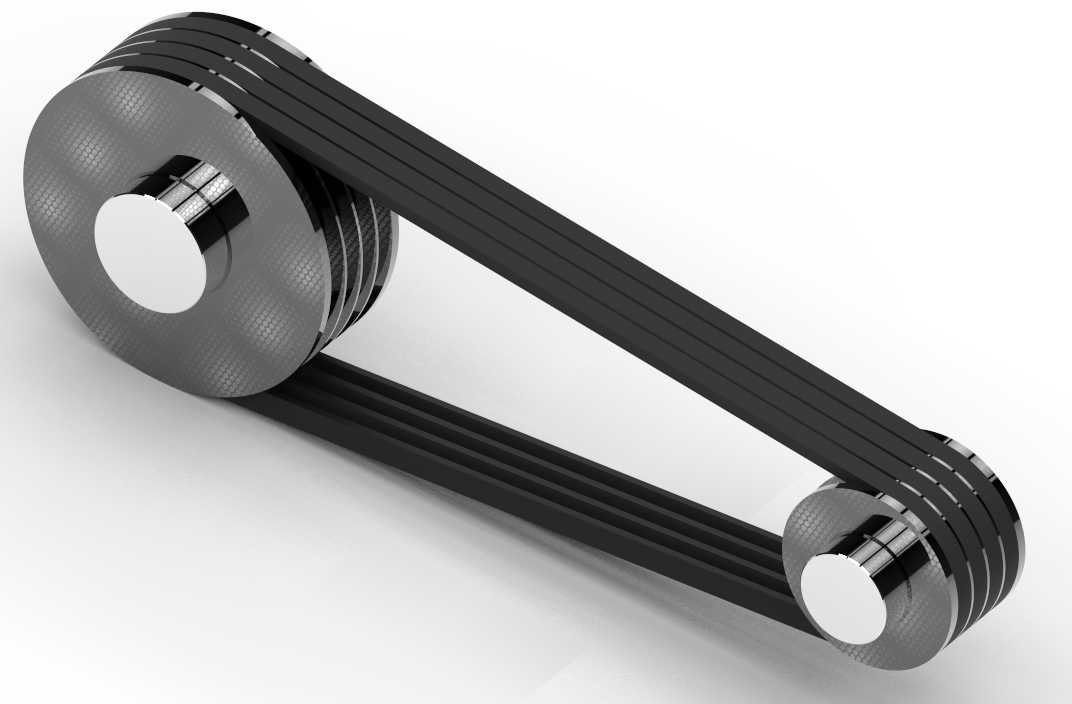

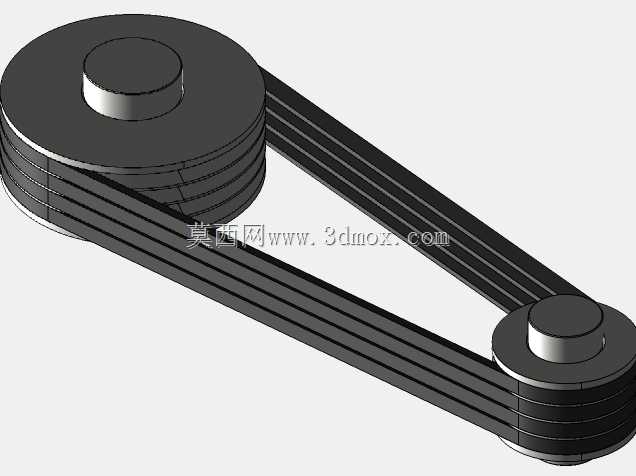

整套结构由两个多楔带带轮与配套的多楔带组成，大小带轮分别对应不同的安装端，大带轮一般连接动力输出端，小带轮连接工作负载端，可根据实际传动比需求调整两轮的直径配比，实现不同的转速变换效果。设计过程中重点考量了带体与带轮楔槽的匹配精度，带轮轮槽的楔角、槽深、表面粗糙度均经过参数校核，确保带体嵌入后接触面积充足，传动过程中不会出现打滑、跳齿问题，同时带轮的轮毂部分做了同轴度优化，中心轴孔可适配常用的标准传动轴径，安装时可通过键槽实现周向固定，避免带轮与轴之间出现相对转动。

安装边界方面，两轮的中心距预留了合理的张紧调节空间，既可以通过调整中心距实现带体张紧，也可配套加装张紧轮适配固定中心距的安装场景，带轮的径向尺寸经过优化，不会在运转过程中与周边的机架、护罩等部件发生干涉，带体的长度匹配两轮中心距与包角要求，小带轮的包角满足传动效率要求，不会出现动力传递损耗过大的问题。功能特性上，这套多楔带传动结构相比普通V带具备更大的接触摩擦面积，传动效率更高，带体薄且柔韧性好，可适应更小直径的带轮安装，运转过程中发热小、伸长率低，长期运行的维护成本更低，带体的多楔槽结构可有效分散传动过程中的应力，避免带体出现局部过度磨损，大幅提升组件的整体使用寿命。在实际应用中，这套结构可根据不同的负载工况调整带体的材质，常规工况下使用橡胶材质多楔带即可满足需求，在有油污、高温的特殊工况下可更换为聚氨酯等特殊材质带体，适配不同的工业应用环境。
