深沟球滚动轴承精密结构设计

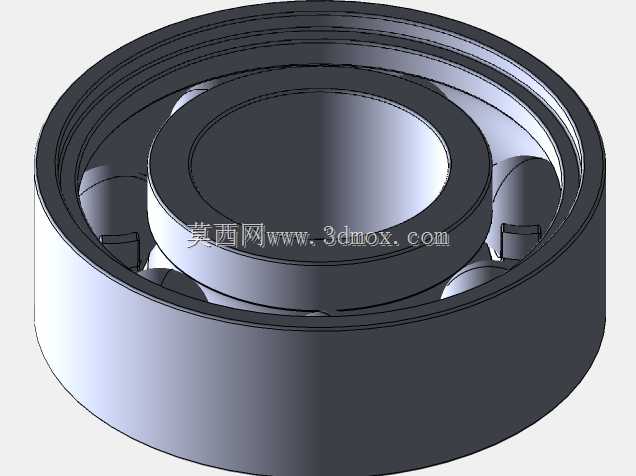

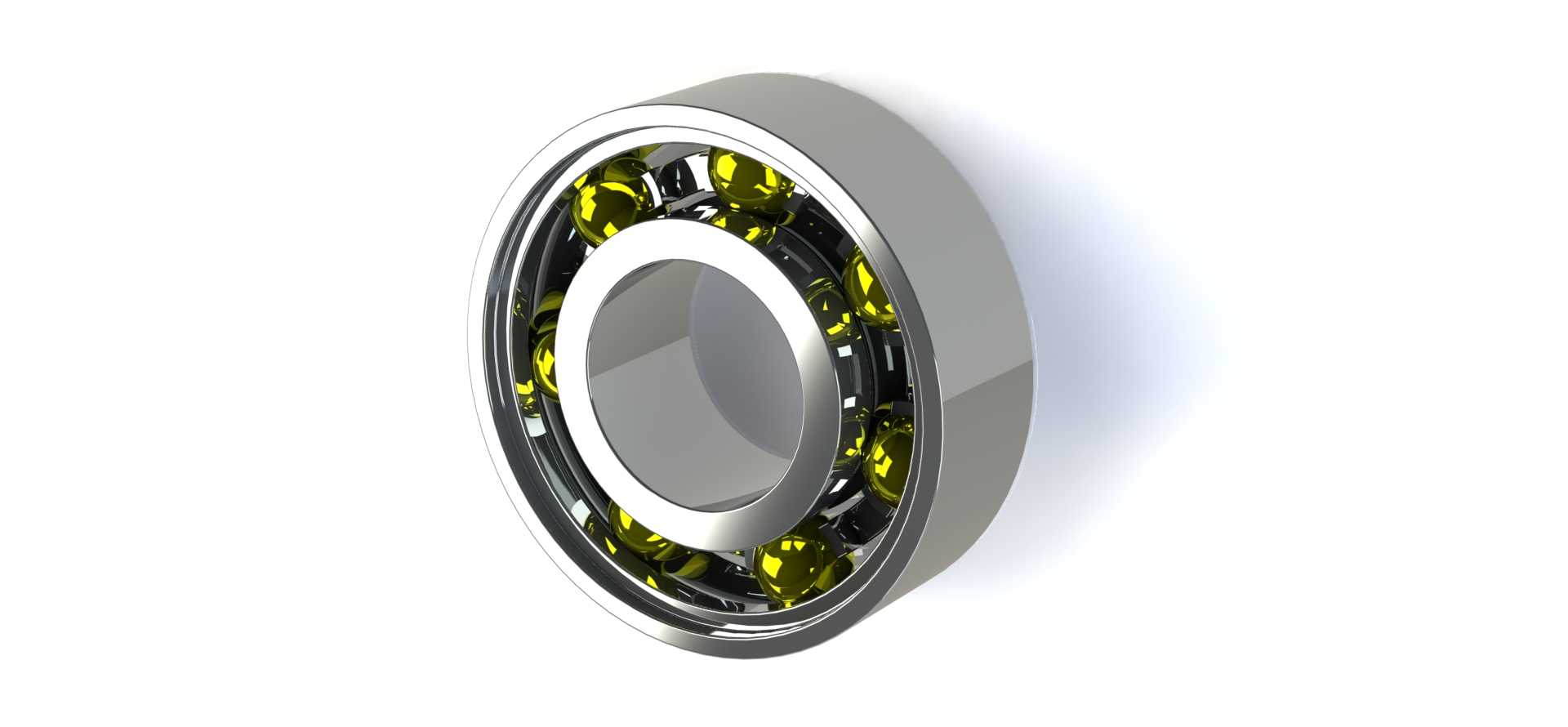

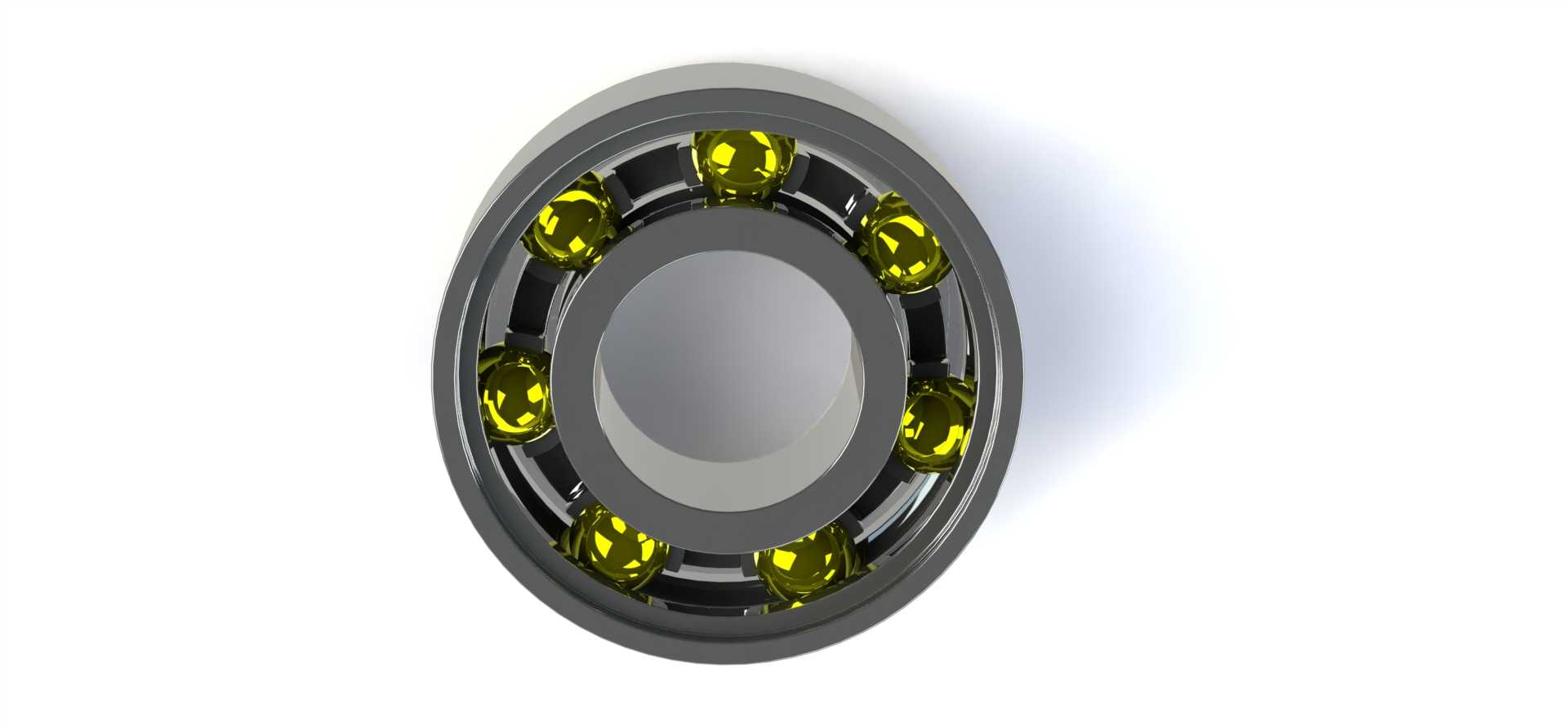

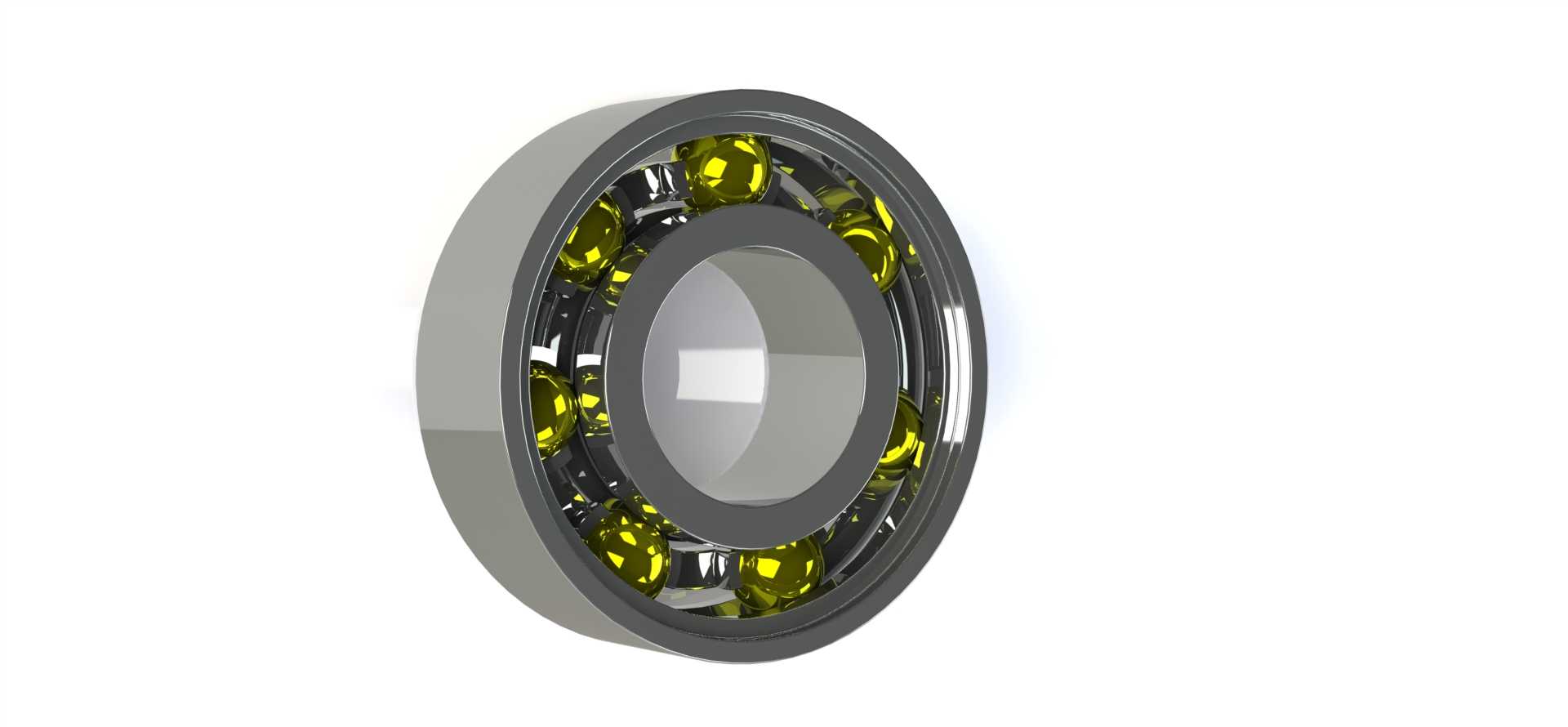

深沟球轴承是旋转传动系统中应用范围最广的支撑类基础零部件，在各类需要降低轴系旋转摩擦阻力、约束轴系径向与轴向窜动的场景中承担核心作用，小到家用电机、办公设备转轴，大到工业减速机、输送设备辊轴、机动车传动系统，都能见到这类轴承的应用身影。这款轴承采用经典的双滚道套圈搭配滚动钢球的结构设计，整体为同轴环形结构，由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈用于与旋转轴过盈配合随轴同步转动，外圈与设备轴承座孔过渡配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢球将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与零件磨损，保持架则将所有钢球等距分隔，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内平稳循环滚动，保证轴系旋转的同轴度与稳定性。在设计过程中，首先根据目标承载工况确定轴承的径向额定动载荷、额定静载荷参数，以此匹配对应直径的滚动钢球数量与滚道曲率半径，滚道曲率通常取钢球直径的51%-54%，既保证钢球与滚道有足够的接触面积分散接触应力，又不会因接触面积过大增加运转摩擦阻力；内外圈的壁厚经过反复校核，在保证套圈结构刚性、满足长期交变载荷下抗疲劳强度要求的前提下，尽可能控制整体重量与径向尺寸，适配多数常规设备的安装空间。安装边界方面，这款轴承的内圈内径、外圈外径、整体宽度都遵循通用轴承的尺寸公差标准，可直接适配对应规格的轴径与轴承座安装孔，安装时可采用热装或压装方式，内圈与轴的配合公差根据载荷性质选择，承受旋转载荷时采用过盈配合，承受固定载荷时可采用过渡配合，外圈与轴承座孔的配合则根据座孔的材质与是否需要轴向游动调整松紧度，保证轴承运转时不会出现打滑跑圈、卡滞抱死等问题。轴承的密封结构可根据使用场景选配，在粉尘、油污较多的工况下可加装接触式橡胶密封圈，阻挡外界杂质进入滚道内部，同时防止轴承内部润滑脂泄漏，延长轴承的维护周期与使用寿命；在高速运转、清洁度较高的工况下可采用开式结构搭配防尘盖，降低密封件带来的附加摩擦阻力，满足高转速运转的需求。这类轴承除了能够承受主要的径向载荷之外，还可以承受一定量的双向轴向载荷，在轴系出现少量轴向窜动时仍能保持平稳运转，无需额外加装轴向止推零件，简化了整体传动结构的设计复杂度，降低设备的整体装配与维护成本。
