LS产电MC-65a交流接触器三维数模

这款交流接触器是低压配电与工控回路里的核心控制元件，日常主要应用在工业厂房动力配电、机床设备控制回路、自动化产线动力通断、建筑楼宇配电控制柜、小型电机启停控制这类场景里，承担着小电流控制大负载回路通断的核心作用，能够频繁带载分合主回路，搭配热继电器还能实现负载过载保护，是低压电气柜里装机量极高的基础元件。

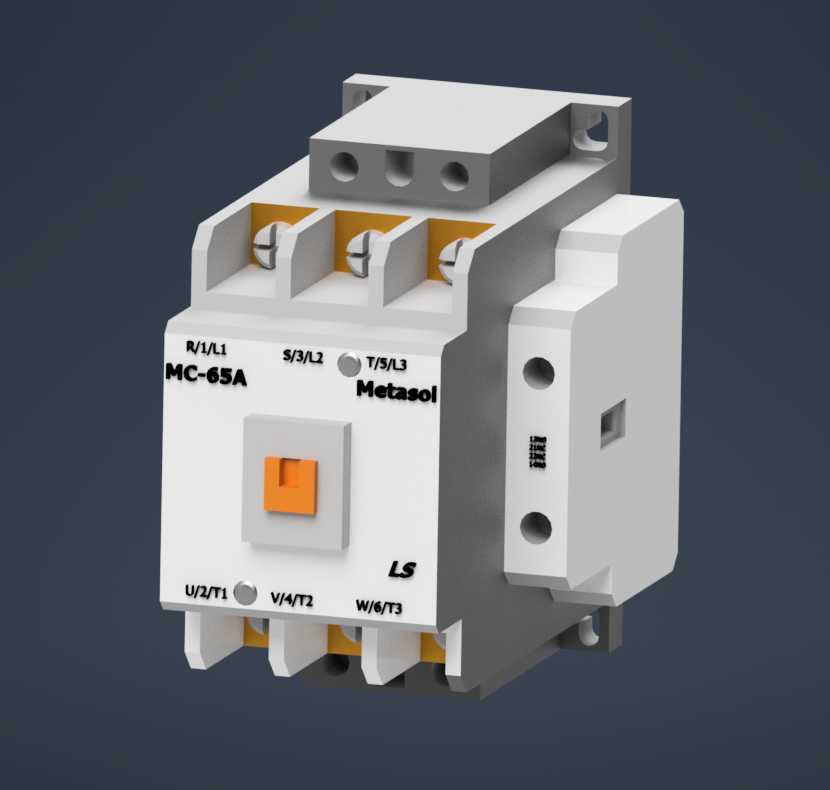

从功能特性来看，这款65A规格的接触器主回路支持三极交流负载通断，主触点额定载流能力适配65A及以下的三相负载，正面设置的橙色操作按钮可以实现手动分合调试，本体侧面预留了辅助触点的扩展安装位，能够根据实际控制需求加装不同常开常闭组合的辅助触点模块，满足自锁、互锁、信号反馈这类不同的回路逻辑需求。主回路的上下接线端都设计了压线螺丝结构，适配对应线径的铜芯导线压接，接线端的标识清晰对应三相相序，能够避免施工接线时的相序错接问题。

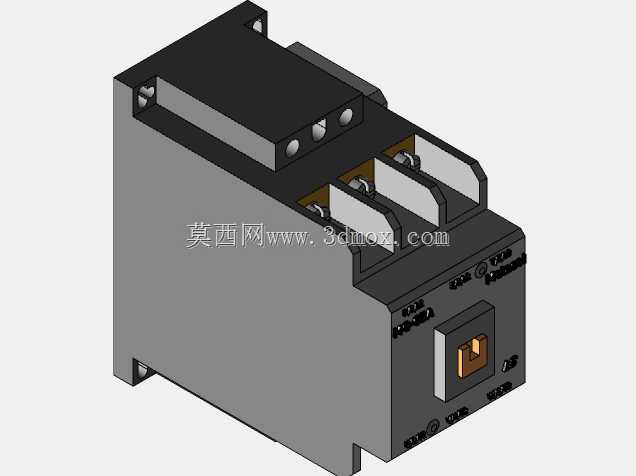

在设计思路上，这款接触器的三维结构完全还原了实品的装配逻辑：上部是电磁驱动机构的静铁芯与线圈安装腔，中部是主触点与灭弧腔结构，下部是动触头联动支架与接线端子区域，侧面的扩展卡槽做了精准的卡扣限位结构，保证辅助触点模块安装后不会出现松脱错位。外壳的散热槽、安装固定孔位都按照实物的尺寸做了还原，既还原了产品本身的结构强度设计，也完整呈现了产品的装配层级关系。

从安装边界与尺寸来看，这款接触器采用标准35mm导轨安装结构，背部的卡扣结构完全适配行业通用的电气安装导轨，本体的长宽高尺寸、主接线端的间距、安装孔的定位尺寸都和实物保持一致，在做电气柜三维布局设计时，可以直接将该数模导入装配环境，校验柜内元件排布的间隙、走线空间、与相邻断路器、端子排等元件的安全距离，提前规避安装干涉、接线空间不足这类实际施工时容易出现的问题，大幅提升电气柜设计的落地效率，减少现场安装的调整工作量。
