三人座管架式越野赛车三维设计模型

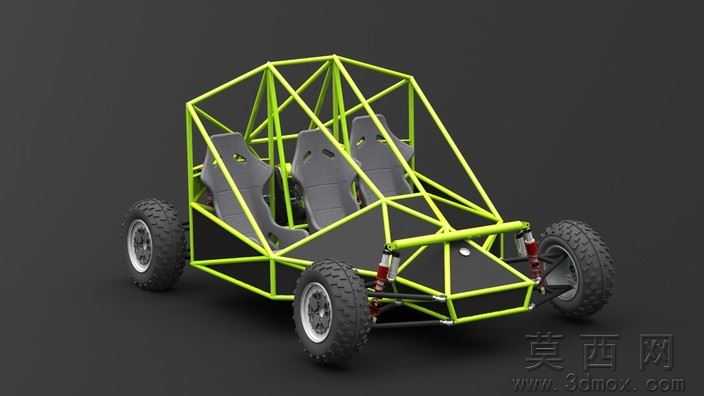

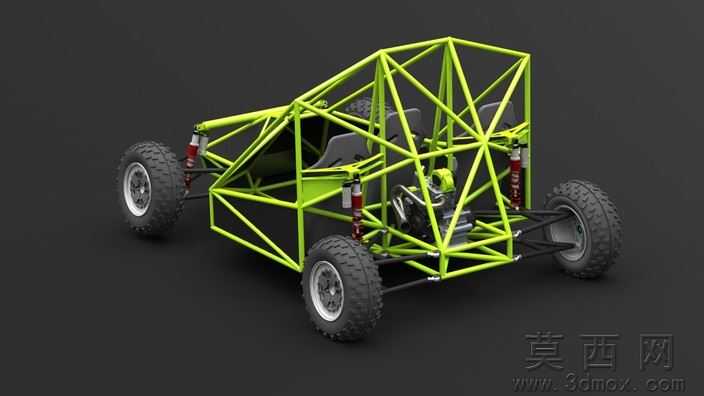

本模型为三人座管架式越野赛车的三维设计成果，建模阶段以越野赛事的轻量化、高强度需求为核心导向，首先通过空间线框搭建确定整车轴距、轮距、座椅安装点位的基础坐标，采用逐根管材拟合的方式完成空间管桁架防滚架的建模，每段管材的衔接位置都做了布尔合并处理，还原真实焊接节点的结构形态，后续依次完成行走系统、悬架系统、动力安装位、座椅安装位的零件装配，建模过程中严格遵循机械装配的约束逻辑，所有运动部件都保留了合理的活动间隙，避免出现结构干涉问题。参数设计层面，整车匹配大颗粒越野轮胎，悬架系统采用双横臂独立悬架结构，配置螺旋弹簧与筒式减震器的组合，预留杜卡迪发动机的安装接口，座舱区域设置三个独立座椅的安装点位，防滚架管材的管径、壁厚参数参考越野赛事安全规范设定，悬架摆臂的硬点坐标经过多轮调整，保证越野工况下的车轮跳动行程符合通过性要求，当前模型已完成核心行走、悬架、车架结构的参数设定，后续可补充转向系统、发动机支架、外覆盖件的相关参数完成整车细化。渲染材质层面，车架主体采用荧光黄绿色哑光金属漆材质，还原钢管车架的金属质感，轮胎采用深黑色橡胶材质并添加胎面纹理的凹凸细节，减震器筒身做亮银色金属抛光处理，减震弹簧做红色烤漆材质区分，座椅采用深灰色哑光磨砂塑料材质，背景采用深灰色纯色背景突出整车结构，渲染角度选取前侧45度视角，完整展示车架的空间桁架结构与悬架的布置形态。结构原理层面，整车采用后置动力后轮驱动的布局形式，空间管桁架防滚架在实现极致轻量化的同时为座舱提供全方位的碰撞防护，双横臂独立悬架可在越野路面行驶时保证车轮与地面的充分接触，提升抓地力与行驶稳定性，大花纹越野轮胎可在非铺装路面提供更强的抓附能力，三个座椅的布局可满足三人同时乘坐的越野出行需求，当前版本已完成车架、悬架、行走系统的结构搭建，预留了动力、转向系统的安装接口，可在此基础上完成剩余系统的拓展设计。软件兼容层面，模型提供SolidWorks2011原生格式文件，同时附带STL通用3D打印格式，可直接在各版本SolidWorks软件中打开编辑，也可导入UG、Pro/E、Catia等主流三维机械设计软件进行参数修改与结构优化，STL格式可直接用于3D打印验证车架结构比例，也可导入仿真软件完成车架强度、悬架运动学的仿真分析。研发教学应用层面，该模型可作为越野车辆设计、管架式特种车辆设计的教学案例，帮助学习者理解空间桁架车架的设计思路、双横臂独立悬架的结构原理与硬点设计方法，也可作为大学生巴哈越野赛车、业余越野改装车的设计参考原型，爱好者可在此基础上补充动力、转向、制动系统的结构设计，完成可落地的越野车辆设计方案，也可通过对模型的参数调整，衍生出不同座位数、不同动力配置的管架越野车设计方案。
