无衬套内置齿轮传动概念车轮结构设计

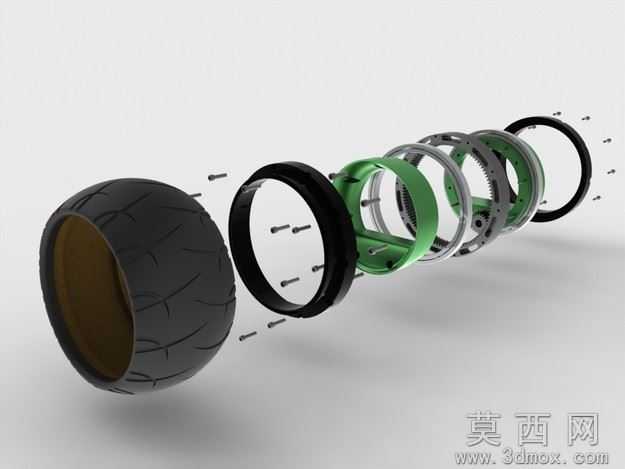

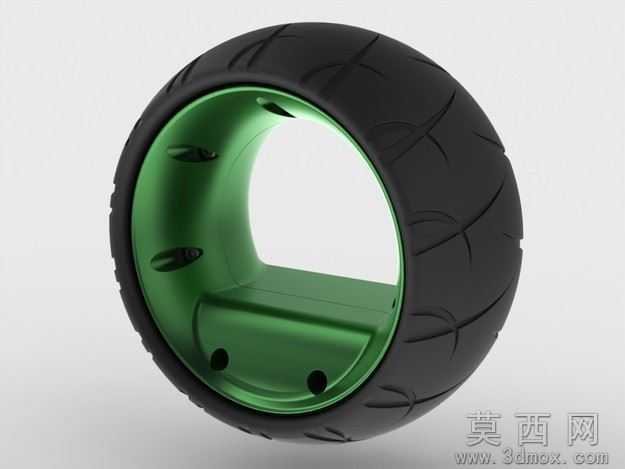

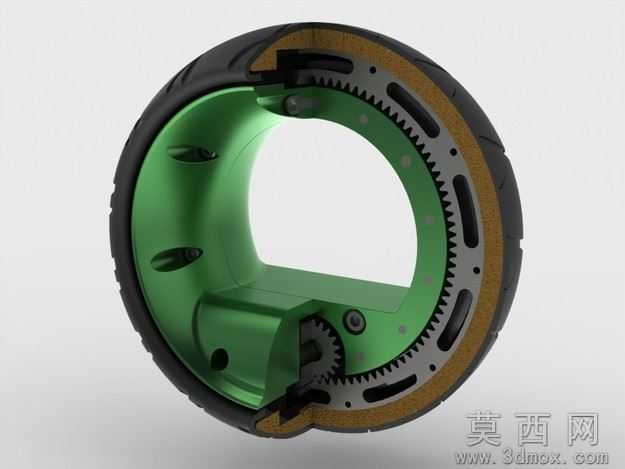

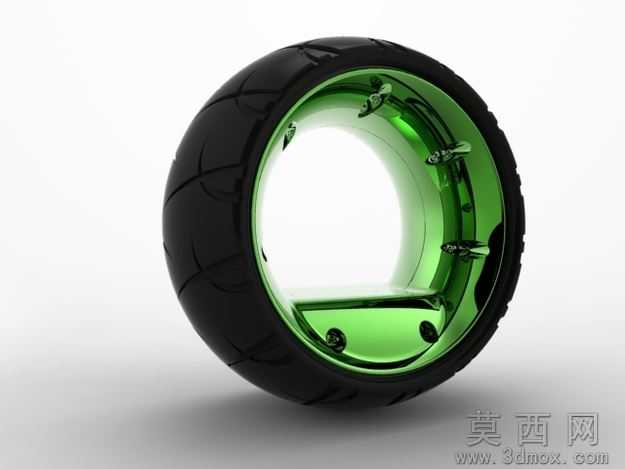

本概念车轮的建模灵感源自无衬套全地形车（ATV）适配需求，整体建模流程以快速概念迭代为核心，首先在SolidWorks2011环境中完成基础轮廓草绘，以轮胎回转中心为基准绘制胎面、轮毂基体的截面草图，通过回转特征生成基础实体，随后针对内置传动结构进行分步建模：先绘制固定内齿圈的齿形轮廓，通过阵列特征完成整圈轮齿生成，再匹配设计小直径传动齿轮，完成齿轮啮合的干涉校验，后续逐步添加轮毂减重槽、胎面防滑纹理、密封衬层等细节特征，全程通过参数化关联保证各部件装配尺寸的一致性，建模过程中针对初始版本的旋转质量问题进行迭代优化，将外啮合齿轮调整为固定内齿圈结构，减少旋转部件的额外负载。参数设计层面，模型整体以适配小型遥控ATV的特殊适配器为尺寸基准，内齿圈模数、传动齿轮中心距均按照标准齿轮啮合参数设定，轮毂壁厚、胎体厚度经过轻量化核算，在保证结构强度的前提下尽可能降低整体重量，模型未设计传统衬套结构，通过齿轮与轮毂的集成化设计减少装配部件。渲染材质环节，在PhotoView360中完成材质赋予与场景搭建，轮胎外胎采用哑光黑色橡胶材质，添加细微的颗粒质感模拟真实轮胎的防滑纹理，轮毂主体采用亮绿色阳极氧化金属材质，还原铝合金轮毂的金属光泽与细腻质感，内齿圈、传动齿轮采用哑光钢质材质，齿面添加轻微的磨损质感提升真实度，胎体内部的缓冲层采用棕褐色半硬质橡胶材质，场景搭配浅灰色渐变背景，添加柔和的环境光与定向补光，突出车轮的剖面结构与各部件的材质差异，最终呈现出清晰的剖视展示效果。结构原理上，该概念车轮摒弃了传统车轮的独立轮毂轴承衬套结构，将传动齿圈直接集成在轮毂内侧，通过内置的小齿轮与内齿圈啮合实现动力传输，动力从中心小齿轮输入后，通过内齿圈直接带动整个车轮旋转，固定设置的内齿圈减少了旋转部件的数量，降低了旋转过程中的转动惯量，同时集成化的结构减少了装配间隙，提升了传动响应速度，无衬套设计减少了易损部件，降低了后期维护成本，适配特殊适配器的安装接口可直接搭载到定制化遥控全地形车上。软件兼容层面，模型原生基于SolidWorks2011版本搭建，完整保留特征参数与装配约束关系，可直接在同版本及更高版本的SolidWorks软件中打开编辑，同时导出了STEP/IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维CAD软件，还提供STL格式文件，可直接导入切片软件用于3D打印验证，满足不同设计场景的使用需求。研发教学应用层面，该模型可作为非标准车轮集成传动结构的概念验证原型，帮助研发人员探索轮毂集成传动的轻量化设计路径，也可作为机械设计教学的典型案例，用于讲解齿轮啮合传动、回转类零件建模、参数化设计、装配干涉校验、渲染出图等全流程三维设计技能，还可作为3D打印实践的教学模型，帮助学习者掌握装配类模型的打印拆分与后处理技巧，同时也能为遥控模型车改装爱好者提供创新设计参考。
