带操纵杆的外啮合棘轮止动结构

项目分类:通用机械零部件 发布时间:2021-04-09 ID:136006
  • 带操纵杆的外啮合棘轮止动结构
  • 带操纵杆的外啮合棘轮止动结构
  • 带操纵杆的外啮合棘轮止动结构
  • 带操纵杆的外啮合棘轮止动结构
  • 带操纵杆的外啮合棘轮止动结构
  • 带操纵杆的外啮合棘轮止动结构
  • 带操纵杆的外啮合棘轮止动结构

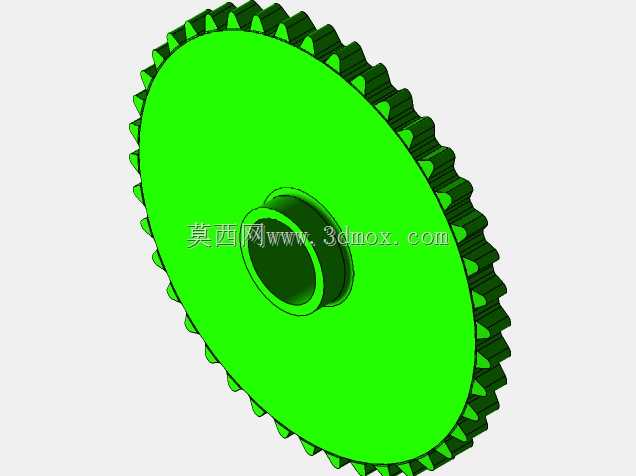

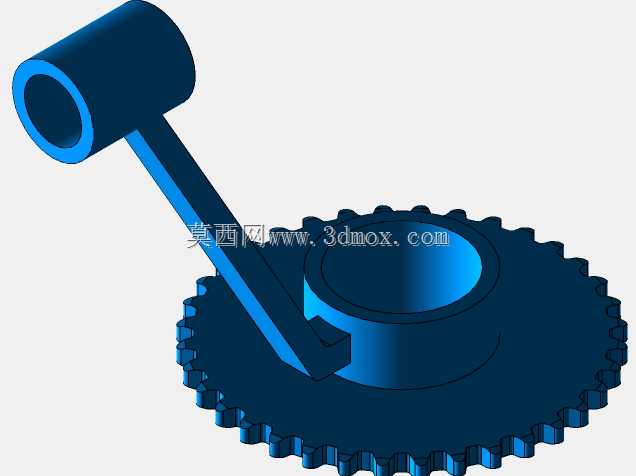

该结构属于机械传动系统里的间歇止动类构件,核心应用在需要单向间歇传动、反向锁止的机械设备场景中,常见于手动进给机构、小型起重设备的止退单元、输送线的逆止装置以及轻工机械的步进送料模块里,能够在传动过程中实现从动件的单向步进运动,同时在驱动力撤销后自动锁止从动件,避免负载反向回转造成设备故障或安全隐患。从实际用途来看,这套结构通过带空心握柄的操纵杆与带齿棘轮的配合,既可以通过扳动操纵杆推动棘轮完成单齿或多齿的步进转动,也能在非操作状态下依靠构件的贴合限位阻止棘轮反向转动,无需额外加装锁止件即可完成止退功能,大幅简化了小型间歇传动机构的整体结构。在功能特性上,棘轮采用外圆柱齿形设计,齿廓经过适配优化,与操纵杆端部的卡合端贴合紧密,扳动过程中卡合端滑入齿槽的行程短,空程量小,传动反馈清晰,不会出现打滑脱扣的问题;操纵杆采用空心筒状握柄设计,在保证结构强度的前提下降低了整体自重,长力臂的构型能够放大操作力矩,操作人员无需施加过大的握力即可完成扳动操作,长时间操作的疲劳度更低。设计思路上,这套结构优先考虑了手动操作的人机适配性与传动可靠性,棘轮的齿部参数按照常规手动传动的载荷区间设定,齿根处做了圆弧过渡处理,避免应力集中造成齿部断裂,操纵杆与棘轮的相对安装位置经过反复校核,确保扳动到行程终点时卡合端刚好完全卡入下一个齿槽,不会出现卡滞或顶齿的问题;棘轮中心的通孔为安装轴孔,可适配对应直径的固定转轴,轴孔与棘轮本体的同轴度控制在较高精度范围内,转动过程中不会出现径向窜动,操纵杆的铰接点位与棘轮中心的距离经过优化,既保证了足够的扳动力矩,也不会让整体结构的外廓尺寸过于冗余。从安装边界来看,棘轮的外齿顶圆直径为结构的最大径向尺寸,操纵杆扳动到最高位置时的顶端高度为结构的最大竖向尺寸,安装时仅需预留出操纵杆的扳动回转空间即可,不需要额外预留过多的安装余量,整体结构紧凑,可直接嵌入到各类小型设备的传动腔体内,适配性较强,能够在不改动设备原有主体框架的前提下完成加装或替换。
