标准两板型注塑成型模具结构设计

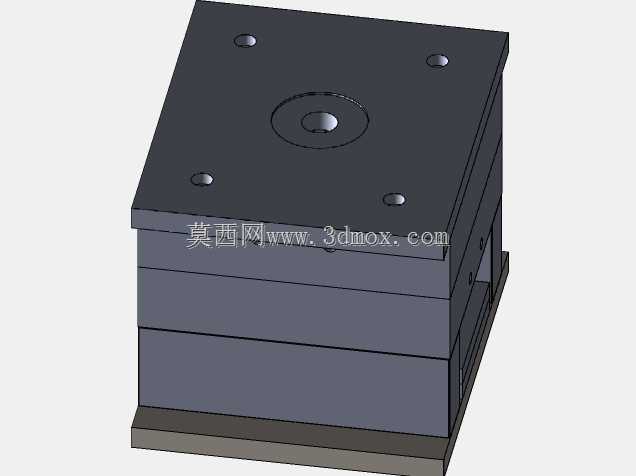

这套模具属于典型的两板注塑成型模架结构，主要应用于热塑性塑料的批量注塑生产场景，适配卧式注塑机的安装规格，可用于生产中小型结构类塑料零件，覆盖消费电子外壳、家电结构件、工业塑料配件等多类产品的成型需求，是注塑加工领域应用最广泛的模架结构形式。从实际用途来看，该模具承担塑料熔体的型腔填充、保压冷却、开模顶出全流程成型功能，通过合模后形成的封闭型腔约束熔体形态，待冷却固化后开模将成型塑件顶出，完成单周期生产循环。整套模架采用标准模胚的分层堆叠设计，从上至下依次为定模固定板、定模板、动模板、模脚、动模固定板，各层板件通过定位销与内六角螺栓实现刚性连接，整体外形为规整的长方体结构，顶部中心设置定位环，用于注塑机射嘴的同轴定位，保证浇注套与射嘴的对中精度，避免注射过程中出现溢料问题。设计思路上，该模架优先考虑通用互换性，所有板件尺寸、导柱导套安装位、顶出孔位置均符合行业通用模架标准，可根据不同塑件的型腔需求快速更换模仁部分，大幅缩短模具开发周期；合模导向采用四角布置的导柱导套结构，合模过程中通过导柱与导套的精密滑动配合保证定模与动模的对中精度，避免型腔错位导致塑件壁厚不均；浇注系统采用中心浇口形式，熔体从顶部定位环中心注入后通过流道均匀分配到型腔各位置，保证填充过程的流动平衡；冷却回路采用分层环形布置，在定模与动模板内分别设置循环冷却水道，通过冷却水的持续循环带走熔体固化过程中释放的热量，缩短成型周期，同时保证塑件冷却均匀，减少翘曲变形风险。安装边界方面，模具顶部定位环外径适配常规注塑机的定位孔尺寸，动模底部的顶出孔位置与注塑机顶杆位置对应，整体闭合高度符合对应吨位注塑机的容模厚度范围，安装时可通过压板直接固定在注塑机的动定模安装板上，无需额外定制转接结构，适配性较强。
