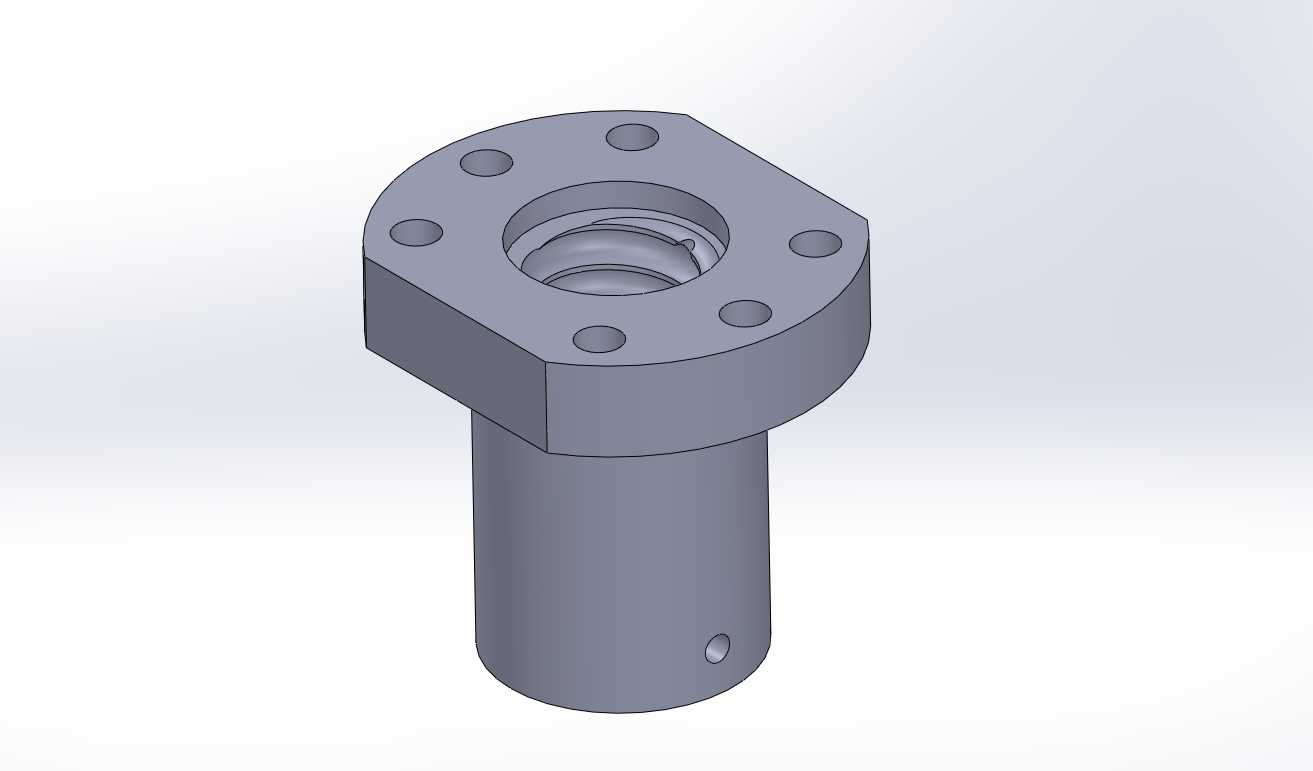

带法兰安装位的滚珠轴承头结构设计

这款滚珠轴承头是面向轻载回转传动场景设计的支撑类零部件，主要应用在小型自动化输送线的从动辊端支撑、桌面级精密工装的回转工位支撑、小型电动执行器的输出端承载等场景，能够在有限安装空间内为回转轴提供稳定的径向与轻度轴向承载，同时兼顾安装便捷性与后期维护的便利性。从实际用途来看，它可以直接替代传统的分体式轴承加轴承座的组合方案，减少装配环节的零件数量，降低装配时的同轴度调校难度，尤其适合对安装空间有严格限制、装配节拍要求较高的量产型设备装配场景。在功能特性上，这款轴承头采用一体化集成式结构，上部的法兰安装边设置了六个均匀分布的沉头安装孔，能够通过内六角螺栓直接固定在设备的安装立板或台面上，无需额外加工轴承座的定位止口，安装后法兰端面与安装基面完全贴合，能够有效承受传动过程中产生的倾覆力矩，避免轴承在受侧向力时出现偏载磨损。下部的圆柱主体外圆做了精密的公差控制，既可以作为安装时的定位基准插入安装板的预制孔内，也可以在部分需要嵌入式安装的场景下直接与安装孔过盈配合实现辅助定位，主体侧壁预留的小圆孔是润滑脂注油通道，能够在不拆解轴承头的情况下定期向内部滚道补充润滑脂，延长内部滚珠与滚道的使用寿命，内部集成的滚珠滚道采用适配轻载高速的曲率设计，能够在每分钟数千转的回转工况下保持较低的运行噪音与回转阻力。在设计思路上，这款轴承头摒弃了传统分体轴承座需要额外选配轴承、加工端盖的复杂流程，将轴承外圈与安装壳体做成一体化结构，内部滚道直接加工在壳体内壁，既减少了零件之间的配合公差累积，也缩小了整体的径向尺寸，上部法兰做了切边处理，并非整圆结构，能够在相邻安装位间距较小的场景下避免与周边零部件发生干涉，同时切边后的法兰也能在安装时起到防转定位的作用，配合安装面上的定位销孔即可完全限制轴承头的周向转动。内部的滚珠通道预留了合理的预紧调整空间，装配时可以通过端盖的压合深度调整滚珠的预紧力，适配不同回转精度要求的使用场景，下部的内孔设置了连接螺纹，能够直接与带外螺纹的回转轴实现快速连接，无需额外配置联轴器或轴套，进一步压缩了轴向的安装尺寸。从安装边界来看，这款轴承头的法兰最大外径适配常规的6孔安装布局，安装孔的中心距符合轻载传动件的通用安装规范，下部圆柱主体的长度经过优化，既保证了与安装板的配合深度足够提供稳定支撑，也不会因为主体过长导致轴端悬伸量过大影响回转刚性，整体的外形尺寸能够适配多数小型自动化设备的安装空间要求，不需要对原有设备的安装基面做大规模改造即可直接替换原有支撑件。
