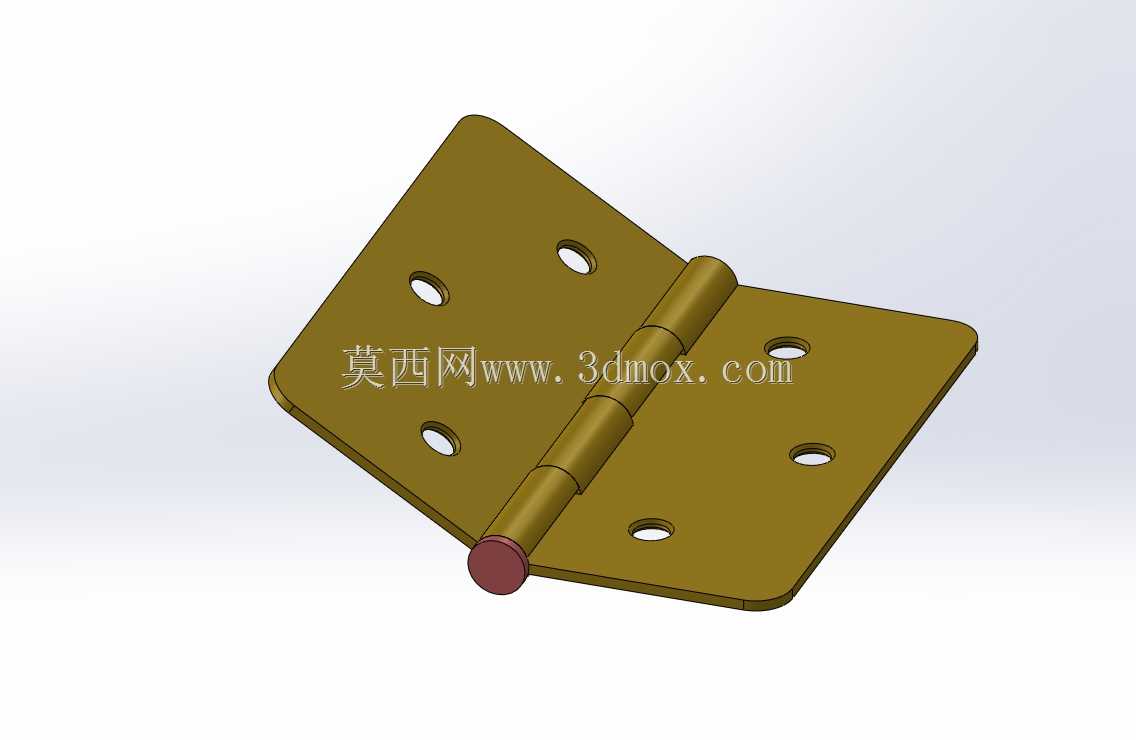

SolidWorks设计的合页式铰链接头结构

这类铰链接头是日常设备装配、柜体加工、小型机械防护结构搭建中极为常用的转动连接件，核心作用是实现两个被连接件之间绕固定销轴的定角度回转，同时保证连接位置的结构强度，避免开合过程中出现连接松脱、错位偏移的问题。从实际应用场景来看，这类结构广泛出现在工业设备的检修门、电气柜柜门、小型设备的翻盖结构、民用家具的柜门连接、非标工装的活动挡板连接位置，相比一体冲压的普通民用合页，该结构的销轴与页片配合公差经过设计校核，转动过程的旷量更小，长期往复开合后的磨损量更低，能够适配有一定开合频次要求的工业使用场景。

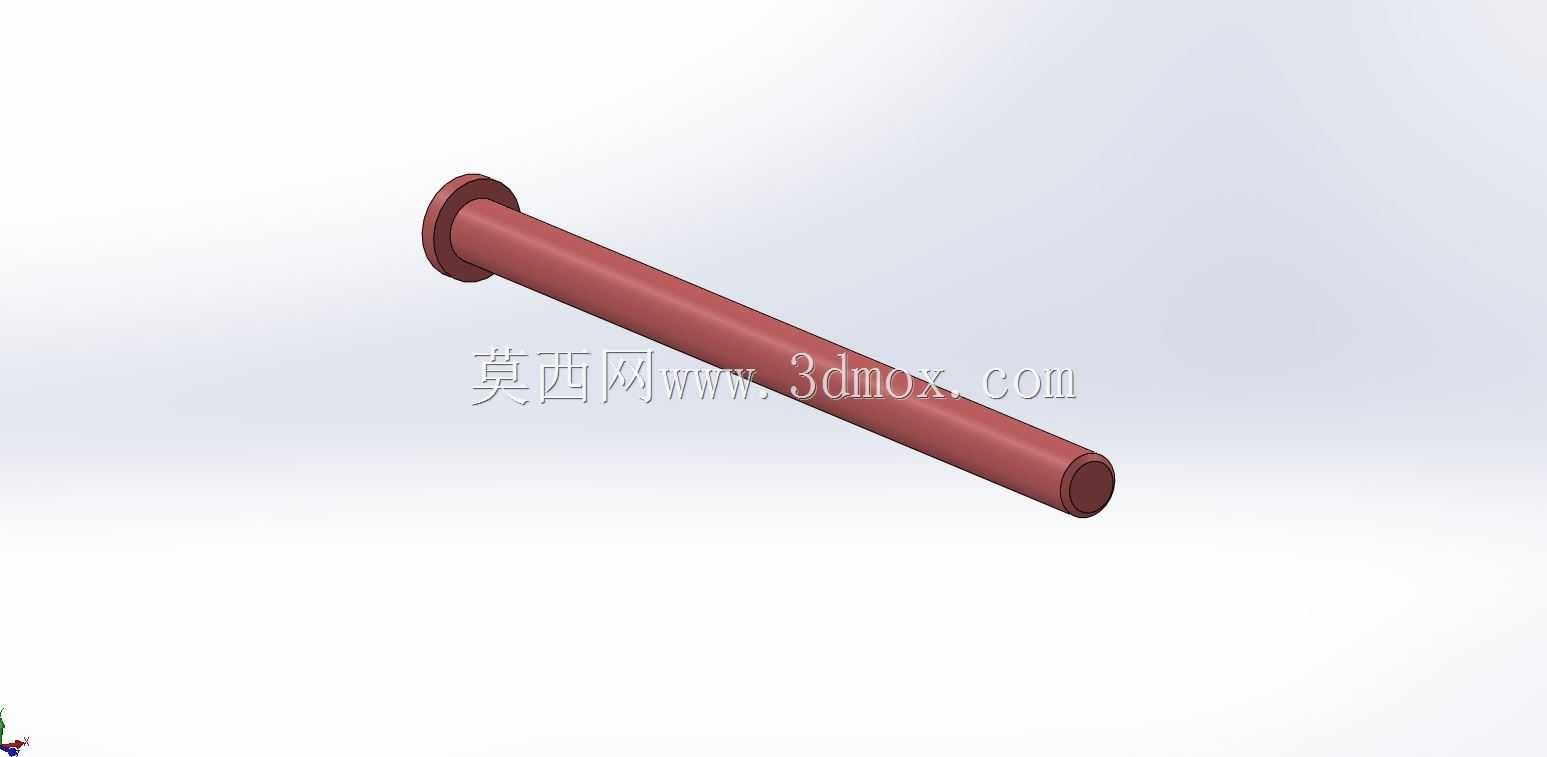

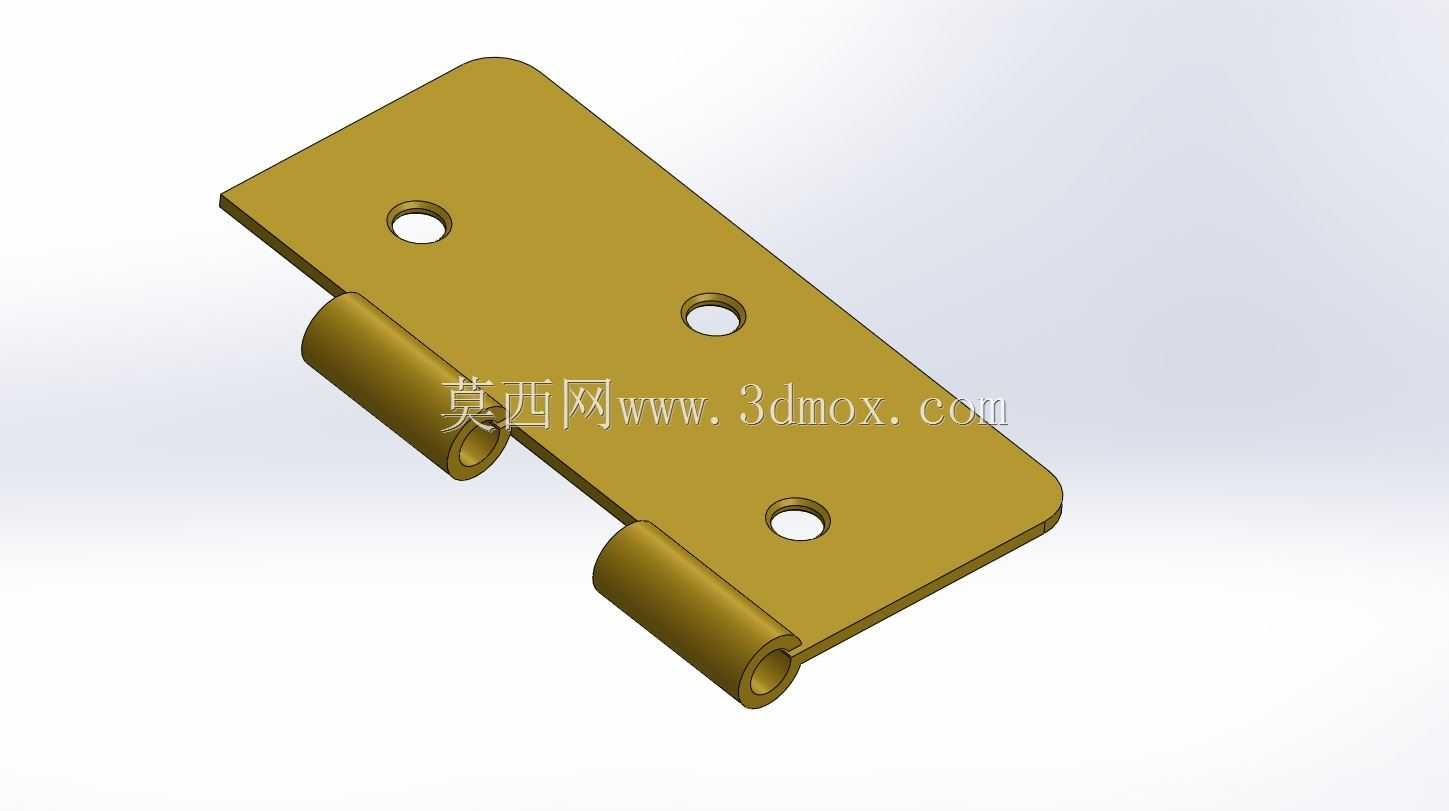

从结构设计思路来看，该铰链接头采用对称双页片配贯通销轴的经典结构，两个页片分别设计了三个安装沉孔，孔位分布避开页片卷圆的应力集中区域，安装时可通过螺栓或者铆钉将页片分别固定在两个需要实现相对转动的构件上，沉孔设计能够保证紧固件安装后头部不突出页片表面，避免开合过程中紧固件与相邻构件发生剐蹭干涉。中间的卷圆部位采用多段式卷边结构，相比整段通长卷圆，分段卷边的加工难度更低，同时销轴与卷圆内壁的接触段分布更合理，转动时的摩擦力矩更均匀，不会出现整段卷圆容易出现的卡滞问题。销轴端部做了限位结构，避免销轴在往复转动过程中从卷圆孔内窜出脱落，不需要额外加装卡簧或者定位销，减少了装配时的零件数量。

从安装边界来看，两个页片的外形为带圆角的矩形板，圆角设计能够避免安装后尖锐边角划伤操作人员，页片厚度适配常规的五金连接安装需求，卷圆部位的外径尺寸控制合理，当两个页片转动到闭合贴合状态时，卷圆部位不会突出页片的安装平面，能够保证两个被连接件闭合后贴合紧密，不会出现缝隙过大的问题。安装孔的孔距经过标准化适配，能够匹配市面上常用的柜体安装孔位尺寸，不需要现场二次打孔调整，直接替换原有损坏的合页结构也能完成适配。转动角度范围可以达到0到180度，完全覆盖常规柜门、挡板的开合角度需求，转动过程中两个页片不会出现结构干涉，销轴与卷圆的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大导致连接位置晃动量超标，影响被连接构件的定位精度。在进行三维建模时，卷圆部位与页片本体的过渡位置做了圆角处理，避免应力集中导致页片在频繁开合过程中从卷圆根部断裂，提升了结构的整体疲劳强度，能够承受一定的径向拉拽载荷，满足常规工业场景的使用强度要求。
