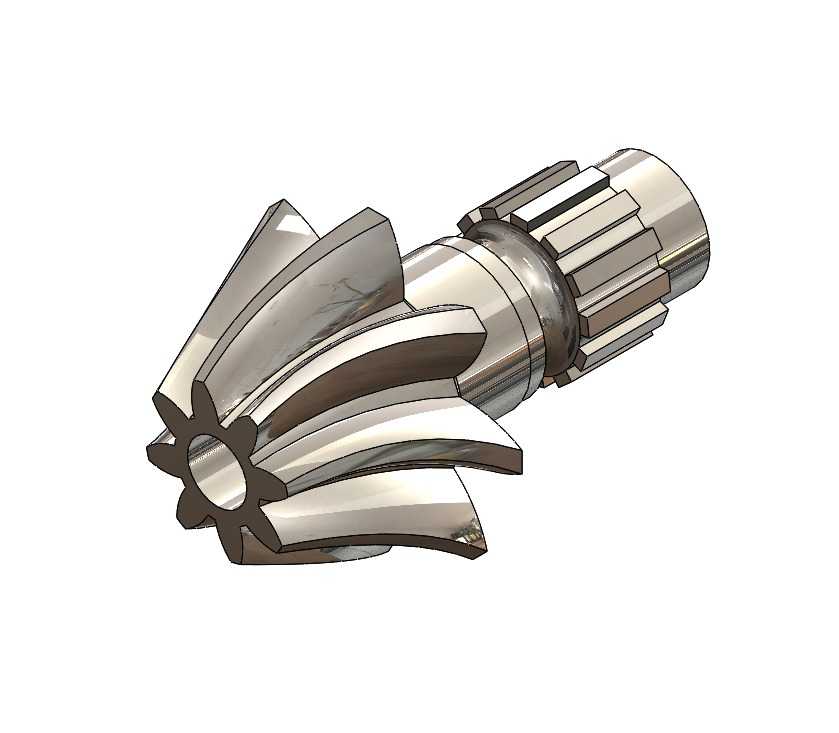

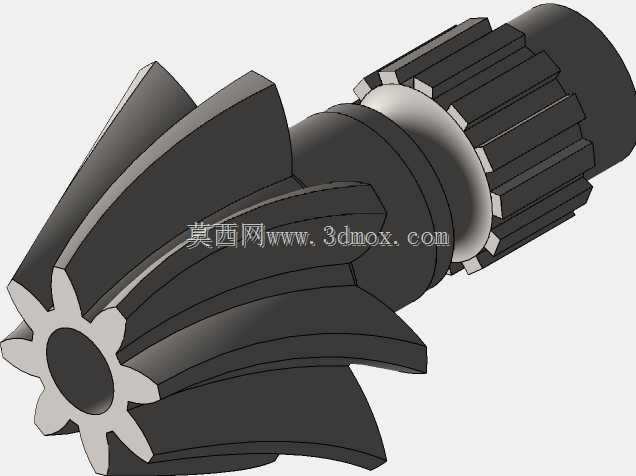

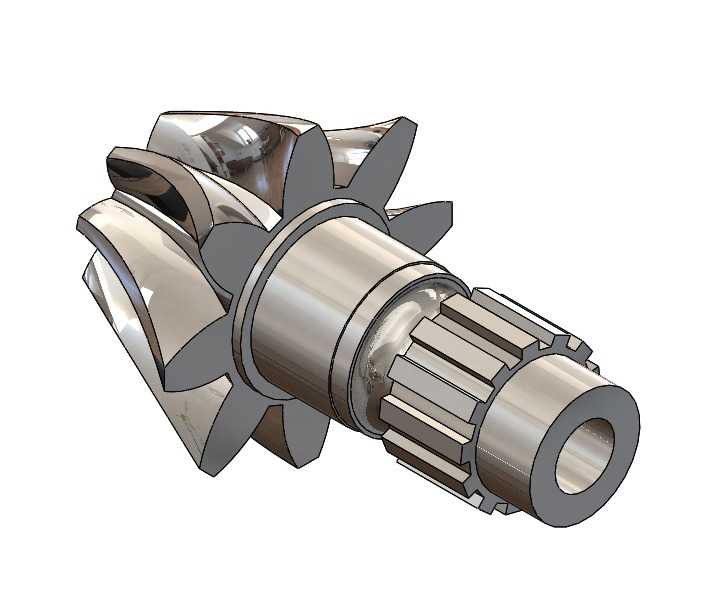

带花键轴段螺旋锥齿传动零件设计

该传动零件属于螺旋锥齿轮与花键轴集成的一体化传动构件，主要应用于动力传输路径需要实现相交轴变向传动的机械设备中，常见于小型减速机的输入端传动结构、机床进给箱的换向传动单元、农用机械的行走传动模块以及轻工自动化设备的动力转向机构中，能够在紧凑的安装空间内完成交错轴间的旋转动力传递，同时通过轴端的花键结构实现与外接传动部件的无滑差扭矩连接，避免平键连接带来的应力集中与传动间隙问题。从实际用途来看，该零件承担着两个核心功能：一端的螺旋锥齿结构负责与配套的从动锥齿轮啮合，将输入轴的旋转动力转向90度输出，相比直齿锥齿轮，螺旋齿形的啮合重合度更高，传动过程中齿面接触是渐进式的，能够有效降低啮合冲击与运行噪音，在中高速传动场景下的平稳性优势十分明显；另一端的花键轴段则用于连接联轴器、同步带轮或者其他传动套件，通过多齿均匀承载的方式传递更大的扭矩，同时具备良好的对中性，方便装配时的轴向定位与拆装维护。在产品功能特性上，该集成式结构摒弃了传统锥齿轮与传动轴分体装配的设计思路，将齿轮与轴做成整体结构，消除了分体装配时的配合间隙与连接松动风险，整体刚性更强，能够承受更大的交变载荷与冲击载荷，齿部的螺旋角经过优化匹配，啮合过程中齿面的滑动率更低，能够有效减少齿面磨损，延长零件的使用寿命，花键段采用矩形花键齿形，齿根应力集中小，定心精度高，能够满足频繁正反转传动场景下的使用需求。设计过程中，首先根据传动比要求确定锥齿轮的齿数、模数与分锥角，结合安装空间的边界限制调整齿宽与齿顶高系数，保证啮合时的齿面接触斑点处于合理区间，避免出现齿顶干涉或者根切问题；轴段的直径设计结合传递扭矩的大小进行强度校核，花键的齿数与齿距根据轴径尺寸匹配，同时预留出轴承安装的轴肩定位面，保证装配时轴承、齿轮、外接传动件的轴向位置精准，各段轴的同轴度公差控制在合理范围内，避免高速旋转时出现偏心振动问题。外形尺寸上，锥齿轮端的最大外径适配小功率传动场景的安装空间，整体轴长满足常规减速箱内的跨距安装要求，花键段的长度适配标准联轴器的配合深度，安装边界上需要保证锥齿轮啮合时的轴向安装距公差，预留出足够的齿侧间隙，同时轴段上的轴承安装位尺寸符合标准深沟球轴承的配合公差要求，无需额外加工定制轴承即可完成装配，整体结构紧凑，能够直接替换同规格的分体式锥齿轮传动组件，适配现有设备的安装空间，无需对设备原有结构进行改造即可完成升级替换。
