带运动副锥齿轮小齿轮啮合传动结构

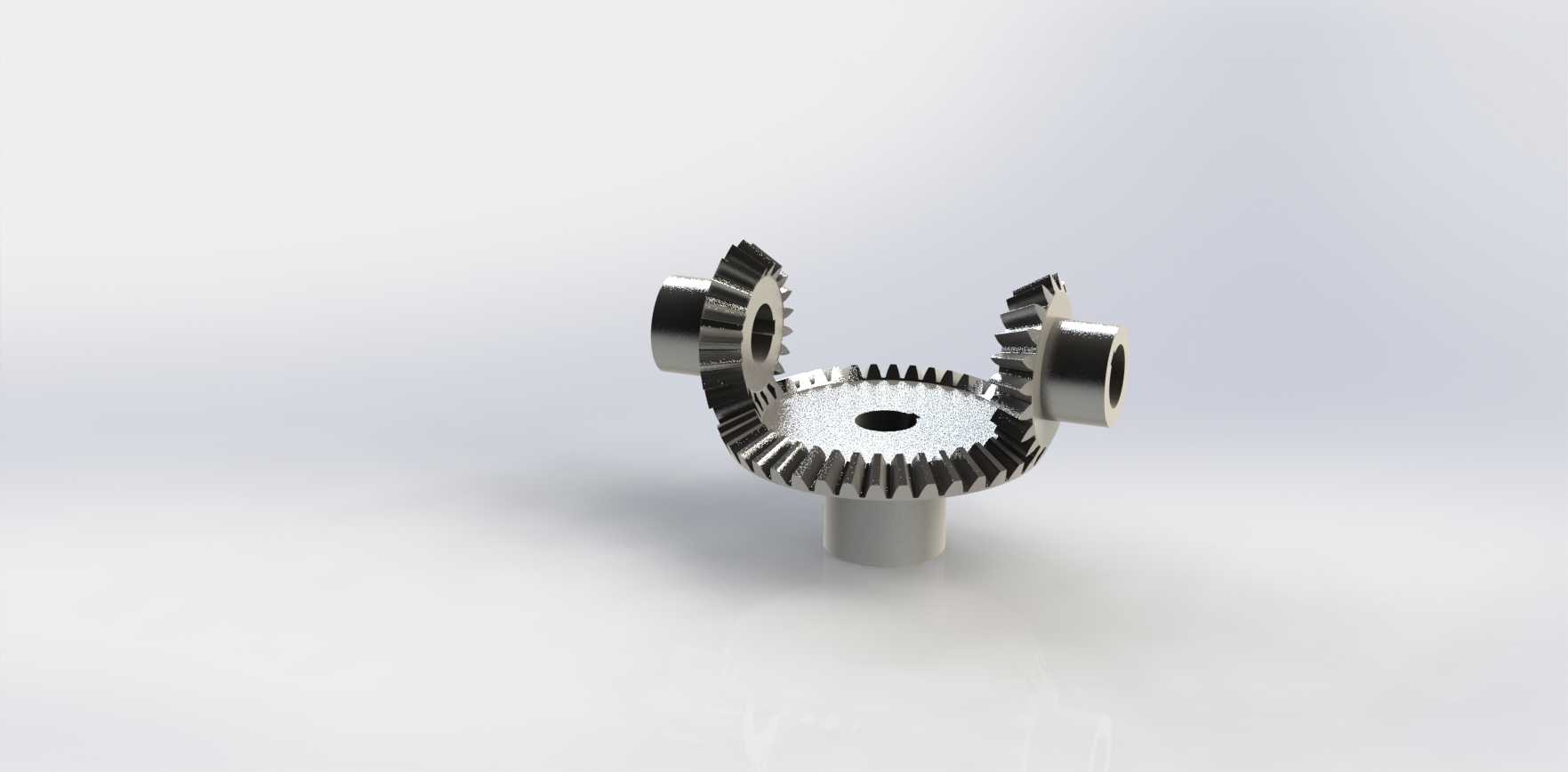

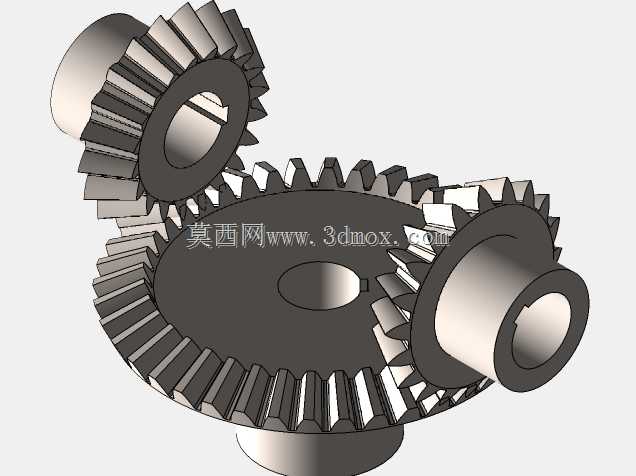

这套锥齿轮与小齿轮组合传动结构，主要面向需要实现相交轴动力换向传递的机械传动场景，常见于重型车辆的分动箱、工程机械的行走驱动单元、工业减速机的换向模块以及农业装备的动力输出部位，能够在紧凑的安装空间内完成动力传输方向90度的转换，适配高扭矩、变载荷的复杂工况使用需求。整套结构采用三个锥齿轮呈空间分布的啮合布局，中心为立式安装的主锥齿轮，两侧对称布置两个输出端小锥齿轮，可同时将中心轴输入的旋转动力同步传递至两个水平方向的输出轴，实现单输入双输出的动力分流效果，啮合齿面采用标准渐开线锥齿廓设计，齿向经过修形处理，能够在重载冲击工况下降低齿面接触应力，减少啮合过程中的振动与噪音，提升传动过程的平稳性与齿轮副的使用寿命。设计过程中优先考虑了安装适配性与运动干涉问题，所有齿轮的安装轴颈预留了标准轴承配合位，中心齿轮的底部轴段、两侧小齿轮的外侧轴段均按照通用轴承安装尺寸设计公差，可直接适配标准深沟球轴承或圆锥滚子轴承的装配需求，无需额外加工适配结构；齿轮啮合侧隙控制在合理公差范围内，既保证传动过程中不会出现卡滞，也能避免侧隙过大导致的传动回程误差，满足有精准传动比要求的设备使用需求。整套结构的安装边界紧凑，中心齿轮的轴向定位台阶与两侧齿轮的安装端面处于同一安装基准平面，可直接固定在变速箱壳体或传动箱的安装基面上，三个轴的中心距经过精准校核，装配后无需反复调整啮合位置即可达到理想的接触斑点状态，降低现场装配的调试难度。齿部的结构设计兼顾了轻量化与结构强度，齿轮轮毂部分做了合理的减重处理，在保证轴孔配合强度、齿根抗弯强度的前提下减少了不必要的材料冗余，既降低了整套传动组件的自重，也减少了齿轮高速旋转时的转动惯量，提升传动响应速度。在实际应用中，这套结构可直接嵌入重型卡车的取力器、工程机械的回转驱动、农用拖拉机的动力输出换向机构中，能够承受大扭矩输入下的持续运转，对称式的双输出布局可以同时为两个对称布置的工作单元提供动力，简化整体传动链路的结构设计，减少额外的传动零件数量，提升整套传动系统的可靠性。
