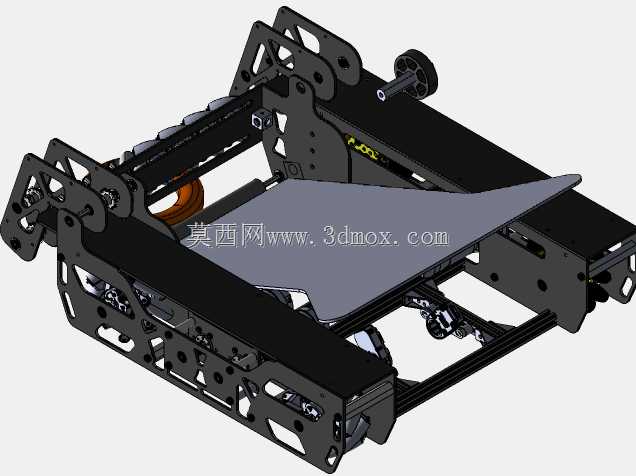

桌面级FDM熔融沉积成型打印主机机架结构

该结构为桌面级熔融沉积成型设备的核心主机承载机架，主要面向个人创客工作室、小型产品打样场景、中小学科创教学空间以及家庭DIY创作场景使用，作为FDM打印设备的核心承载基体，承担着固定所有运动组件、传动部件、挤出系统与成型平台的核心作用，直接决定设备运行过程中的运动稳定性与打印成型精度。整套机架采用镂空钣金支架搭配标准工业铝型材的组合搭建方案，在保证整体结构刚性的前提下尽可能削减非必要的实体结构重量，钣金件上预留的多组镂空槽位既可以减轻机架自重，也能为内部的传动皮带、走线槽、限位开关提供充足的安装避让空间，避免运动过程中出现线缆干涉、皮带剐蹭的问题。设计过程中充分考虑了各运动轴的安装同轴度要求，X轴传动组件沿机架横向布置，搭载挤出头运动滑车，通过同步带传动实现挤出头的横向精准位移；Y轴传动组件集成于成型平台下方，带动平台完成纵向进给，配合Z轴的垂直升降结构实现三轴联动的熔融沉积成型作业。机架两侧的钣金支架预留了多组标准安装孔位，可兼容不同尺寸的直线导轨、滑轮组件与驱动电机安装需求，用户可根据自身的精度需求选择滑轮传动或者直线导轨传动的改装方案，具备较强的拓展适配性。成型平台的安装位采用倾斜避让设计，预留了足够的平台调平操作空间，同时在平台后侧预留了加热模组的走线通道，避免平台往复运动过程中出现线材弯折磨损的问题。机架整体的安装边界充分适配桌面放置场景，整体宽度控制在常规桌面可容纳的范围内，底部预留了减震脚垫的安装螺孔，可搭配橡胶减震脚垫抵消设备高速运动过程中产生的共振，进一步提升打印过程的稳定性。机架后侧预留了电源模块、主控板的安装仓位，所有电气组件均可隐藏安装在机架内部，既提升了设备整体的整洁度，也能避免外露线路带来的安全隐患，同时在机架顶部预留了料架安装位，可直接挂载耗材卷料架，实现耗材的顺畅送料，减少送丝路径的弯折阻力，保障挤出送料的稳定性。
