异形多孔冲压安装连接支架结构

这类异形钣金支架多应用在小型动力设备、代步车操纵机构或是小型机具的侧装固定场景中，核心作用是为相邻功能部件提供刚性安装基准，同时通过自身的异形轮廓避让周边运动构件，避免设备运行过程中出现运动干涉。从结构设计来看，整体采用等厚薄板冲压成型，板材厚度适配常规M4-M6规格紧固件的安装强度要求，无需额外焊接加强筋即可满足常规静载与小幅振动工况下的支撑需求。

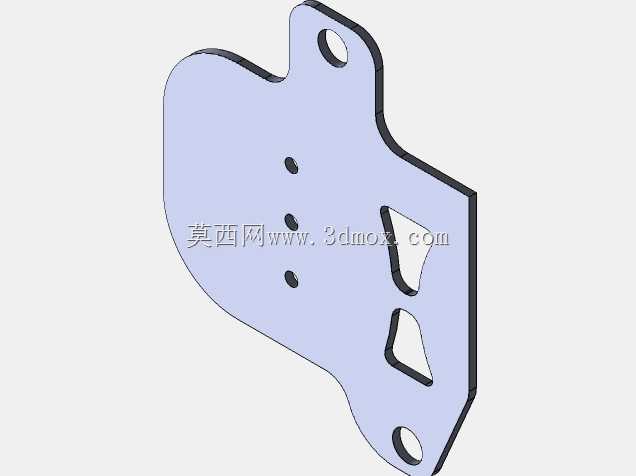

支架上下两端设置的带孔凸耳为核心安装定位点，两个安装孔的中心距经过公差匹配，可直接适配对应基座上的预制螺柱，安装时无需额外制作调整垫片，孔位边缘做了小尺寸倒角处理，既可以去除冲压产生的飞边毛刺，避免装配时划伤操作人员，也能引导紧固件顺利穿入，降低装配对位难度。板身中部沿纵向排布的三个等径小孔，是为待固定的功能部件预留的安装点位，孔位排布沿构件受力中心线设置，可将部件工作时产生的载荷均匀传导至整个板身，避免局部应力集中导致板件变形。

板身侧部开设的两个异形镂空槽并非单纯为了减重，一方面是为了避让相邻部件上的凸起结构，保证装配后各部件之间留有合理的装配间隙，避免运行过程中出现摩擦异响；另一方面，镂空结构可以调整板件的固有振动频率，避开设备常用转速下的共振区间，降低长期振动工况下连接螺栓松脱的概率。整体轮廓的曲线过渡全部采用大圆角设计，没有尖锐直角结构，既可以降低冲压加工时的模具应力集中，提升模具使用寿命，也能减少板件受力时的应力集中点，提升构件的抗疲劳强度。

在安装边界设计上，板件的外轮廓尺寸严格控制在安装位的预留空间内，最外侧边缘与周边运动部件的最小间隙预留量满足常规装配公差要求，即使存在小幅的安装位置偏差，也不会出现构件卡滞问题。板身的平面度公差控制在冲压件常规精度范围内，安装后可保证被固定部件与基准面的平行度要求，无需额外进行平面度校正。这类支架的设计逻辑完全围绕装配场景展开，没有冗余结构，在满足安装强度、避让需求的前提下尽可能压缩构件体积与材料消耗，适合批量冲压生产，能够有效降低配套设备的整机装配成本。
