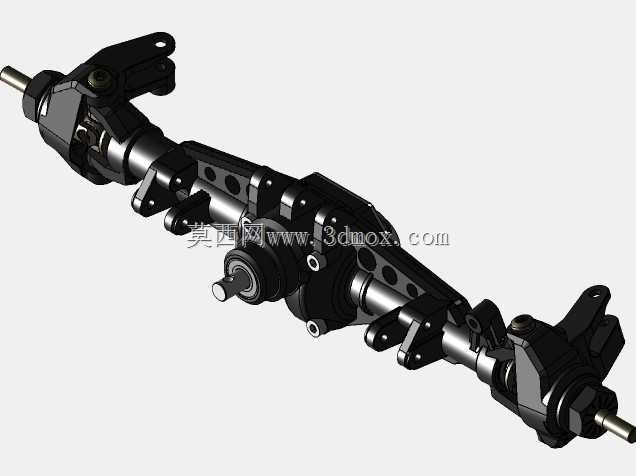

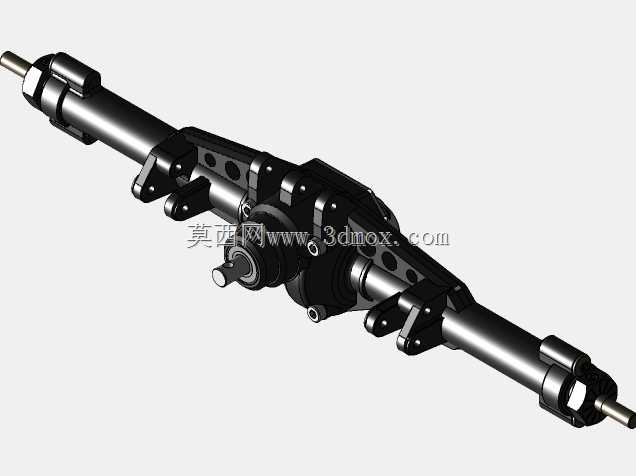

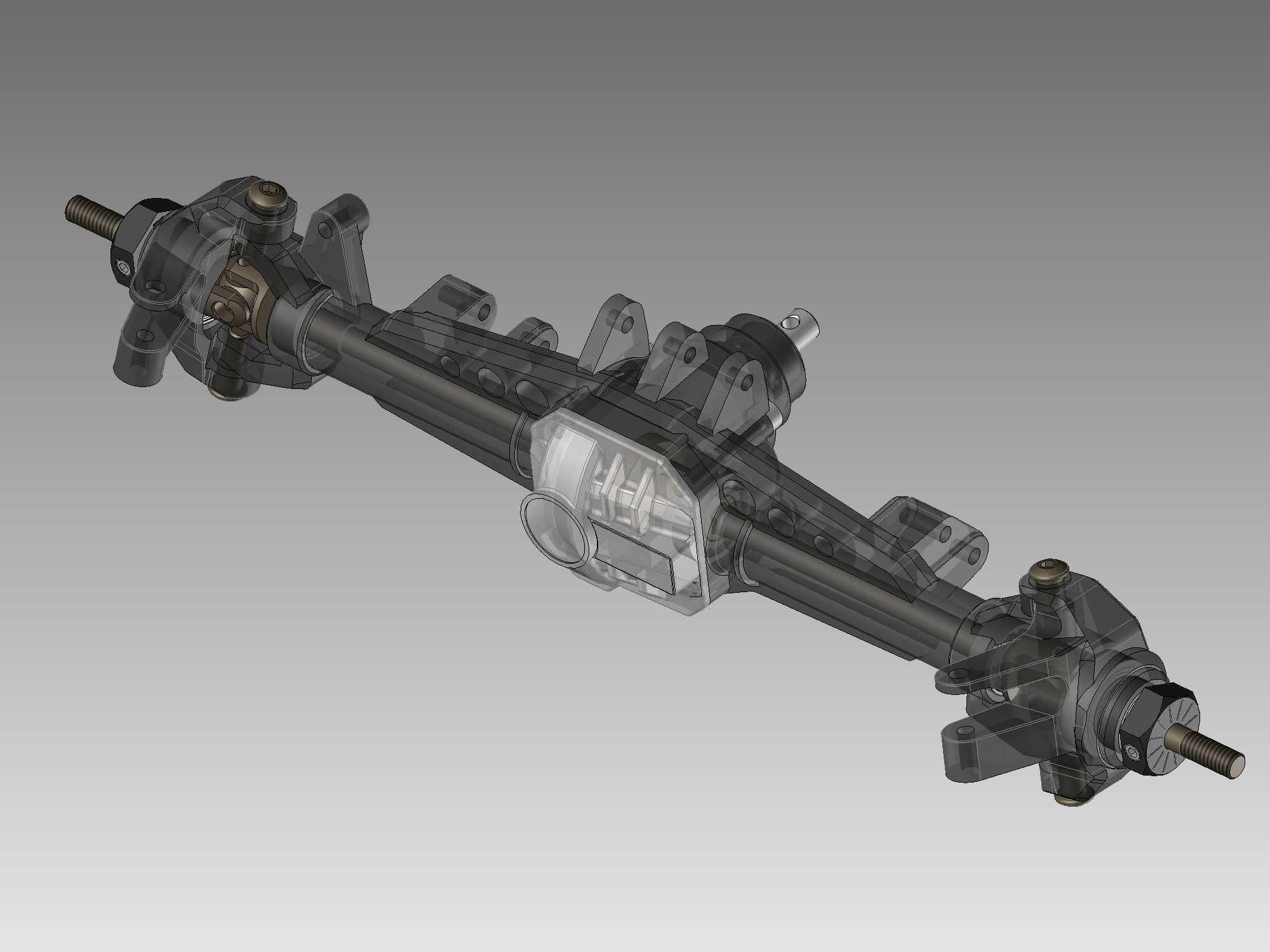

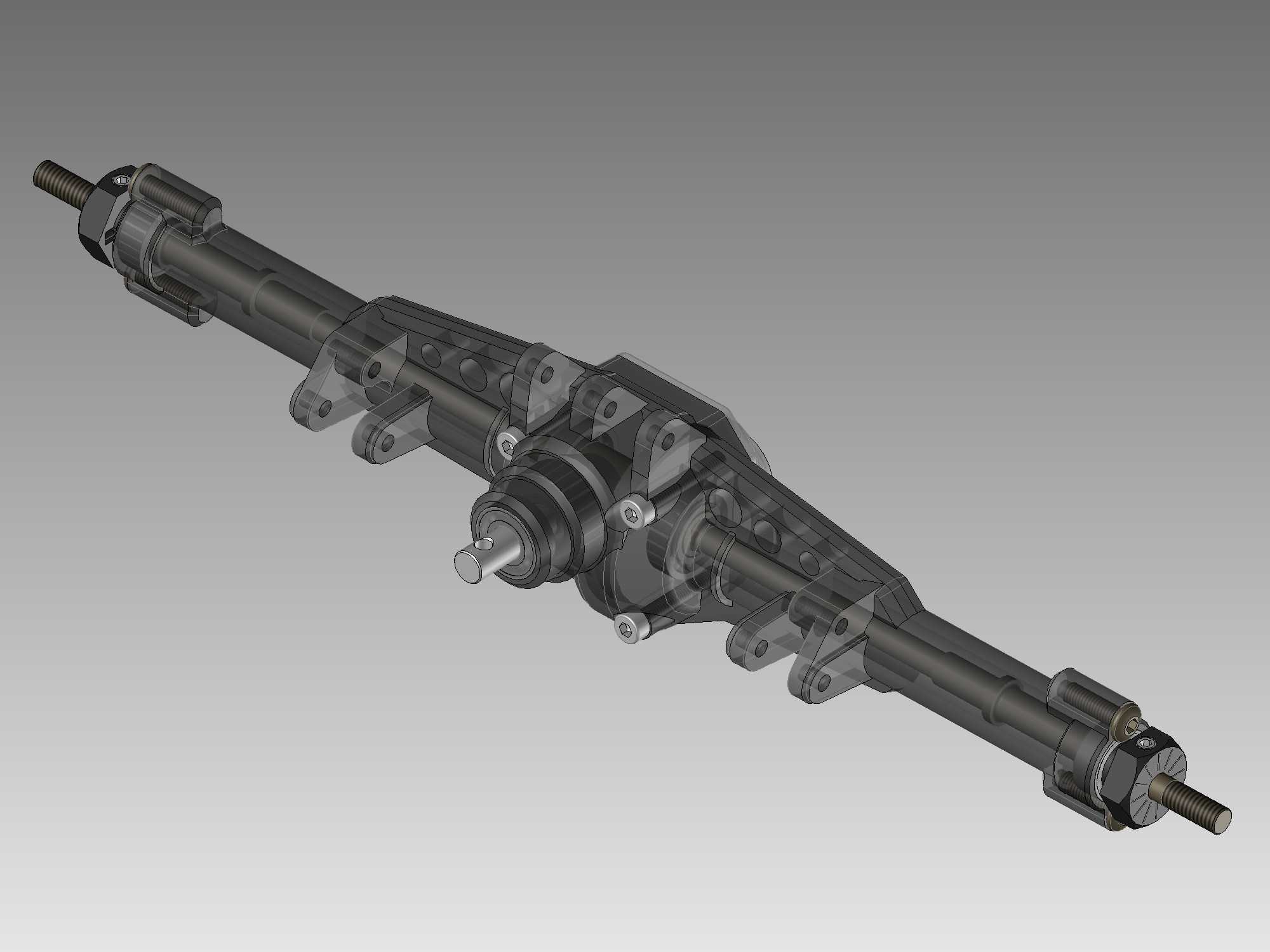

仿真攀爬车用AR44整体式驱动车轴结构

这款AR44车轴是专为仿真攀爬类遥控模型车型开发的核心传动承载部件，主要适配1:10比例的仿真越野攀爬遥控车，可满足模型车在复杂非铺装路面、模拟岩石攀爬、陡坡穿越等场景下的动力传递与载荷承载需求，是攀爬遥控车实现强通过性、稳定动力输出的核心结构部件。在实际使用场景中，该车轴承担着将减速组输出的动力传递至两侧车轮的作用，同时需要承载整车车架、电池、电控组件以及模拟车壳的全部重量，在车轮遇到障碍冲击、侧向受力、大扭矩攀爬输出时，需要保证内部传动结构不发生形变、传动啮合不脱节，同时维持两侧车轮的合理转速差，避免转向时出现轮胎拖滞、传动卡滞的问题。从功能特性来看，这款车轴采用整体式桥壳结构设计，内部集成了主减速齿轮组、差速机构、两侧传动半轴以及轮边连接结构，桥壳上方预留了与悬挂拉杆、减震器连接的安装支座，可直接适配主流的四连杆悬挂布局，桥体中部的主减速舱采用下沉式设计，能够降低整车的重心位置，提升攀爬时的侧倾稳定性，减少车辆在大角度侧倾坡面上的翻覆风险。在设计思路上，这款车轴充分参考了真车硬派越野车型的整体式驱动桥结构逻辑，同时针对遥控模型的轻量化需求做了结构优化，桥壳主体采用半透明的高强度工程材质制作，既能够直观展示内部的齿轮传动布局，也能在保证结构强度的前提下降低桥体自身重量，减少悬挂系统的非簧载质量，提升车轮在颠簸路面的贴地性能。桥体两端的轮轴输出端采用标准的六角结合器安装位，可适配市面上绝大多数1:10攀爬车的12mm六角轮毂，轮边预留了刹车卡钳仿真结构的安装位置，能够满足玩家对整车仿真度的改装需求。从安装边界来看，该车轴的主减速舱输入轴朝向与桥体垂直，可直接对应前置或后置电机的传动布局，两侧悬挂安装孔的孔位间距、拉杆安装座的角度都经过精准调校，安装时无需额外对桥体进行打孔修改，桥体总长度、轮距宽度完全适配SCX10二代、幽灵1.9等主流攀爬车架的安装空间，不会出现与车架大梁、转向拉杆、减震器发生运动干涉的问题，桥体底部的最小离地间隙经过优化，能够在攀爬岩石障碍时减少桥体底部托卡的概率，提升整车的通过角度。内部的齿轮传动采用大模数斜齿设计，能够承受大扭力电机的动力输出，在低速大扭矩攀爬时不会出现齿轮扫齿、传动打滑的问题，差速结构可根据玩家需求改装为锁止状态，满足极端攀爬场景下的刚性传动需求，桥壳各连接位置都做了密封结构设计，可在轻度涉水、沙尘环境下使用，减少外界杂质进入桥体内部磨损传动齿轮的风险。
