田宫CC01遥控车左侧前悬架结构设计

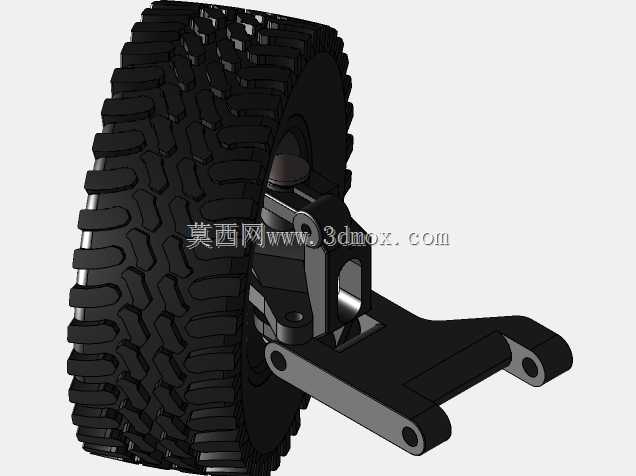

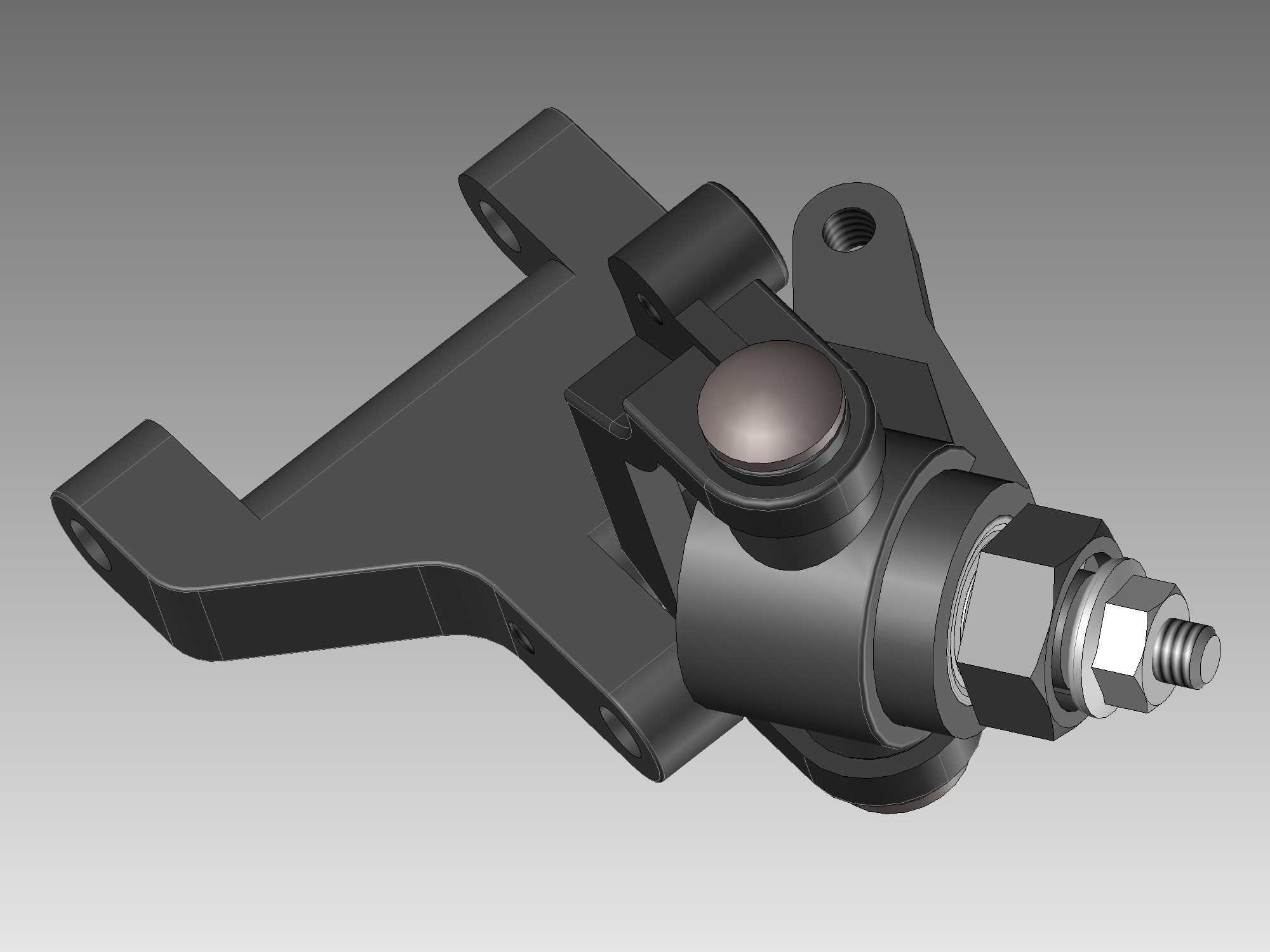

该结构为仿真遥控攀爬车型配套的前侧独立悬架单元，主要应用于1:10比例仿真越野遥控模型车的行走系统搭建，适配田宫CC-01底盘的左侧前轮安装位，承担模型车行驶过程中的前轮承载、转向传动与震动缓冲功能，是遥控攀爬车实现越野通过性、转向精准度的核心行走部件。在实际模型车运行场景中，该悬架单元需要应对模拟非铺装路面的起伏冲击、转向时的横向受力、驱动传动的扭矩传递，既要保证前轮跳动时的定位参数稳定，也要预留足够的转向摆角空间，满足模型车大角度转向、交叉轴通过的仿真越野需求。从功能特性来看，该集成式悬架单元整合了前下控制臂、转向节、左侧轮毂安装座、前轮轴四个核心部件，前下臂采用弯折式悬臂结构，两端预留铰接安装孔位，一端与底盘主架铰接固定，另一端连接转向节，形成悬架的上下跳动导向结构，可约束前轮的跳动轨迹，避免行驶过程中出现轮距异常变化；转向节集成了转向摇臂安装位与轮毂轴支撑结构，既可以随下臂摆动实现上下缓冲行程，也能通过摇臂连接舵机拉杆完成转向动作，转向节内部预留轴承安装位，可支撑前轮轴顺畅转动；轮毂安装座采用标准模型车轮毂适配接口，匹配CC-01车型通用的仿真轮毂安装尺寸，前轮轴贯穿转向节与轮毂座，一端预留轮锁螺母安装位，可锁紧固定轮毂，另一端可连接传动万向节，将动力传递至前轮实现驱动。在设计思路上，该悬架完全遵循实车双叉臂悬架的简化结构逻辑，针对模型车的小尺寸、轻量化需求做了结构整合，将实车悬架中分散的安装支座做了一体化设计，减少了模型组装时的零件数量，同时保留了悬架的核心运动自由度，下臂的铰接点位置、转向节的主销后倾角度、轮毂的安装偏距都经过参数匹配，保证前轮跳动时的外倾角变化符合模型越野行驶的抓地需求，避免转向过程中出现轮胎过度磨损、转向卡滞的问题。从安装边界来看，前下臂的两个底盘铰接孔中心距匹配CC-01底盘的前悬架安装位间距，下臂最大摆动角度预留了足够的上下跳动行程，可适配模型车常见的油压避震器安装长度；转向节的拉杆安装位高度匹配原厂舵机的输出摆臂高度，无需额外调整拉杆长度即可实现左右转向角度对称；轮毂安装座的接合面尺寸、锁紧螺纹规格完全适配CC-01车型的原厂轮毂与轮胎组合，前轮轴的伸出长度可覆盖常规厚度的轮毂接合器，安装后不会出现轮毂蹭到悬架臂、转向时轮胎摩擦车架的问题，整体结构无需额外修改即可直接替换原厂同位置部件，也可用于同比例仿真攀爬车的底盘改装升级，提升模型车的行走系统可靠性与仿真度。
