辊弯大维三片管压合作业设备结构设计

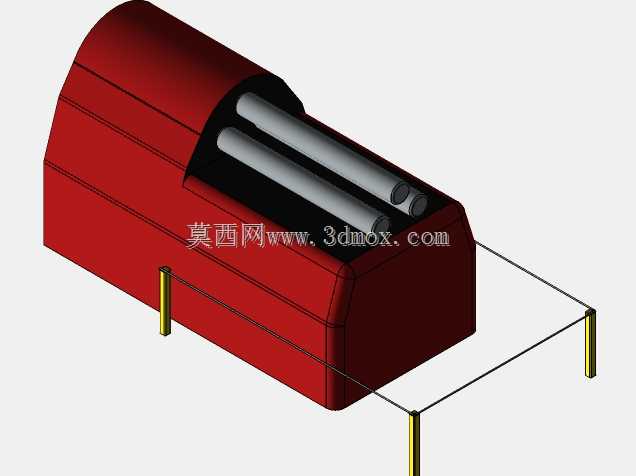

该设备主要应用于金属管材辊弯成型后的三片管压合工序场景，常见于金属型材加工、管材预制构件生产、特种管道配件制造的生产环节中，针对三片式组合管材的合缝压装需求设计，能够完成辊弯后三片弧形管片的对齐、压合、定型作业，替代传统人工敲击合缝的低效加工方式，有效提升三片管构件的成型精度与生产效率，降低人工操作带来的合缝错位、管片变形等不良问题。从功能特性来看，设备主体采用半封闭箱式承载结构，内部平行布置两组压合作业辊轴，辊轴表面做耐磨硬化处理，能够适配不同壁厚的金属管片压合需求，作业时管片从进料端送入后，两组辊轴同步提供均匀的径向压合力，将三片分离的弧形管片沿圆周方向压合贴合，保证合缝处间隙均匀一致，避免出现局部压合过紧导致的管片起皱、或是压合力不足导致的合缝开裂问题。设备底部设置的四根支撑立柱为可调节式结构，能够根据生产线的输送高度调整设备整体安装高度，适配不同高度的上下游输送工位，减少生产线对接的改造成本。在设计思路上，该设备优先考虑了管材压合作业的受力均匀性，将压合辊轴的受力点集中在设备箱体的加强筋位置，避免长期作业过程中箱体出现受力变形，同时将驱动组件内置在箱体内部，既能够减少作业过程中粉尘、金属碎屑对传动部件的磨损，也能够缩小设备整体的占地面积，适配中小型加工车间的工位布置需求。从安装边界来看，设备主体的长宽尺寸适配常规1.2米宽度的生产线工位预留空间，进料端与出料端的延伸导向结构能够直接对接常规的皮带输送线或是辊道输送线，不需要额外增加过渡转接机构，设备底部的支撑脚预留了膨胀螺栓安装孔，能够直接固定在水泥地面或是钢结构工作平台上，作业过程中不会因为压合作业的反作用力出现设备移位、晃动的问题，保证长期压合作业的精度稳定性。设备的压合辊轴采用快拆式安装结构，当需要加工不同管径的三片管构件时，只需要更换对应直径的压合辊轴即可完成设备切换，不需要对设备主体结构进行大规模调整，能够适配多规格小批量的三片管加工生产需求，覆盖从常规水暖管道配件到工业结构用管材的压合加工场景。
