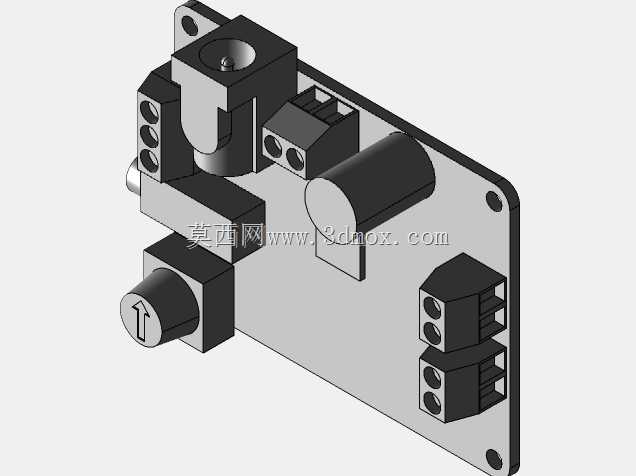

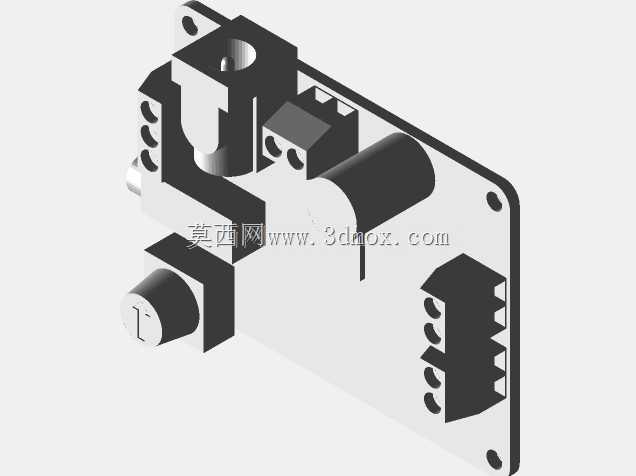

Adafruit MAX9744音频功放转接板结构设计

这款转接板是面向20W立体声音频放大应用打造的配套安装载板，主要服务于桌面音频DIY、小型嵌入式音频设备搭建、便携音响改装这类场景，为MAX9744功放芯片提供稳定的机械承载与外接接线拓展能力，解决功放芯片裸片难以直接固定、接线零散易松脱的实际使用痛点。从实际用途来看，它可以直接作为小型数字功放的核心承载基板，使用者无需额外设计功放固定结构，只需将对应芯片焊接在板载预留位，通过板上集成的各类接线端口就能快速完成音频输入、电源接入、扬声器输出的线路连接，大幅缩短音频放大模块的组装调试周期，尤其适合个人电子DIY、小型音频设备原型验证这类对搭建效率有要求的场景。在功能特性设计上，这款转接板做了多维度的实用化考量：板体边缘预留了对称的安装固定孔位，可通过螺丝直接固定在设备壳体内部的安装柱上，避免使用过程中板体移位拉扯接线；板上集成了多组不同规格的接线端子，分别对应电源输入、左右声道音频输入、双路扬声器输出的接线需求，端子采用卡扣式锁紧结构，接线后拉扯不易松脱，能提升设备使用过程中的连接可靠性；板上还预留了调节旋钮的安装位，可直接外置音量调节旋钮，无需额外在设备壳体上单独开孔固定调节部件，进一步降低整机的组装难度。设计思路上，这款结构完全围绕功放芯片的实际使用需求展开，没有做冗余的结构设计，所有凸起的部件都对应实际的功能需求：接线端子的凸起高度统一，避免不同部件高度差过大导致安装时与壳体其他部件产生干涉；旋钮安装位突出板体的高度刚好适配常规设备壳体的面板厚度，安装后旋钮端面能与壳体面板基本齐平，兼顾使用手感与外观整洁度；各个端口的排布方向统一朝向板体外侧，接线时无需弯折线材就能完成插接，能减少线材弯折带来的信号损耗与接触不良风险。从安装边界来看，板体采用矩形平板基底设计，整体轮廓规整无外伸的异形结构，安装时只需预留对应矩形的平面空间即可，固定孔位的间距符合常规小型电子载板的通用安装尺寸，可兼容多数小型音响、嵌入式音频设备的内部安装空间；板上最高的凸起部件为接线端子与电位器旋钮座，整体凸起高度控制在较低范围，对设备内部的垂直安装空间要求不高，即使是内部空间紧凑的便携类音频设备也能顺利装入。
