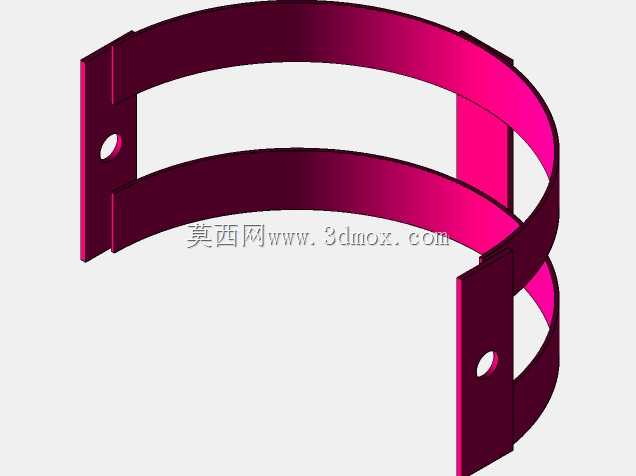

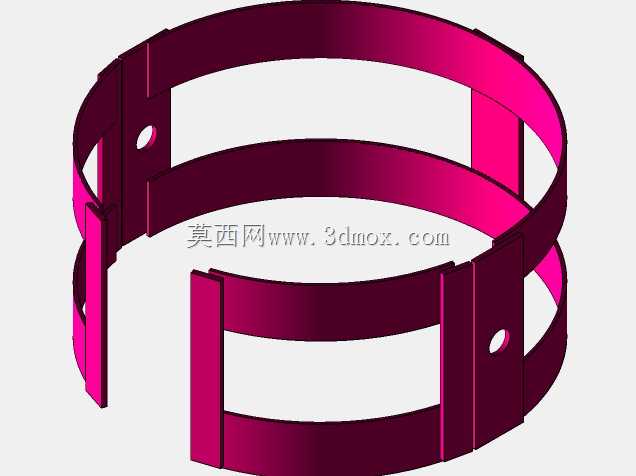

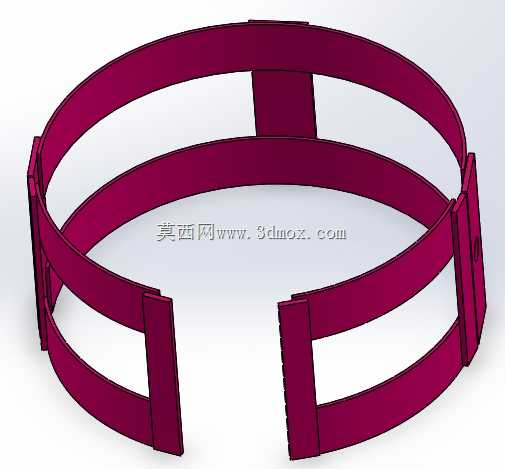

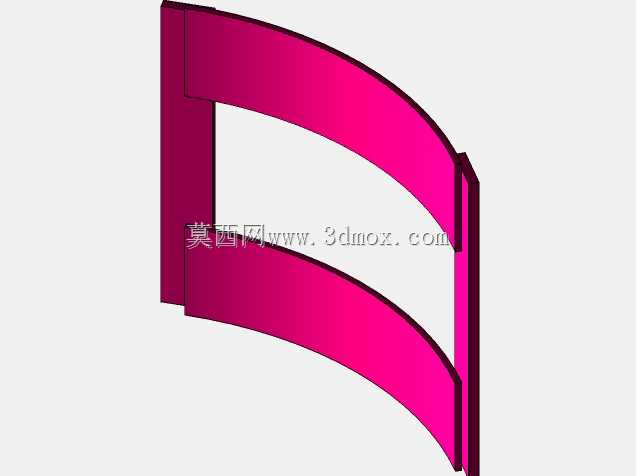

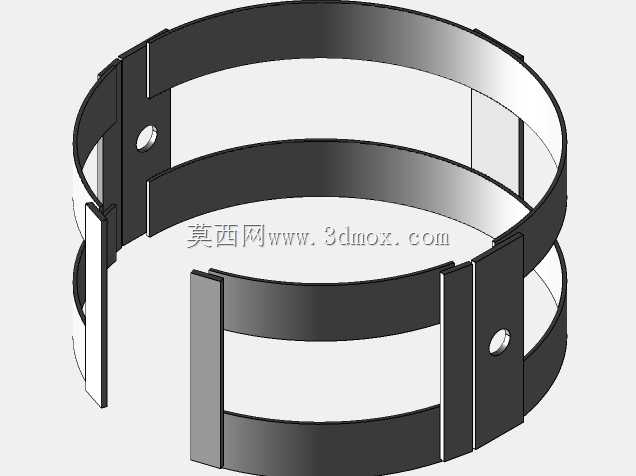

220升桶用开口式环抱滚筒皮带结构

该结构主要应用于220升标准工业桶的搬运、翻转、输送作业场景，常见于化工原料转运、粮油灌装、危废处理、涂料生产等涉及标准圆桶周转的生产环节，是桶类物料处理设备上的核心抱紧执行部件，直接承担桶身的夹持固定作用，保障桶体在抬升、旋转、移位过程中不会出现松脱、滑落、偏移的问题，适配市面上绝大多数标准规格的220升钢制、塑料工业包装桶。从实际用途来看，该组件替代了传统的刚性夹爪结构，通过带状结构的环抱式接触增大与桶身外壁的接触面积，避免刚性夹持对桶身造成的局部压痕、变形损伤，尤其适合薄壁塑料桶、内壁衬塑防腐桶这类对夹持外力敏感的容器，同时柔性的带状接触可以适配桶身外壁存在轻微凹凸、尺寸公差波动的情况，不需要针对每一批次桶的尺寸偏差做夹持行程的反复调整，大幅降低设备调试的工作量。在功能特性上，该结构采用开口式环带设计，开口段预留了足够的进出避让空间，桶体可以从开口侧直接推入环抱区域，不需要将环带完全套入桶身再做锁紧，适配连续化生产线上的快速上料、下料节拍；多道平行环带通过竖向连接筋形成整体框架结构，既保证了环向的抱紧强度，又通过竖向筋的传力作用让每一道环带的抱紧力均匀分布在桶身不同高度位置，避免单环带受力集中导致的桶身局部应力过大；环带的端头位置预留了与驱动机构连接的安装位，可以配合拉紧动力件实现环抱直径的微调，在抱紧时提供足够的围束力，松开时开口尺寸足够让桶体顺利脱离。设计思路上，整体采用等宽薄带结构，在保证结构强度的前提下尽可能降低组件自身重量，减少驱动机构的负载；环带的曲率完全匹配220升标准桶的外壁弧度，保证贴合状态下环带内壁与桶身完全贴合，不存在局部间隙；竖向连接筋的位置避开了桶身常见的滚筋、标识凸起位置，防止安装时出现干涉；开口处的两个端头做了向外的微张导向处理，桶体推入时可以顺着导向斜面顺利进入环抱区域，不会出现端头卡滞桶壁的问题。从安装边界来看，该组件的整体环抱内径适配220升标准桶的外径尺寸，整体高度覆盖桶身中部的受力稳定区域，安装时只需要将端头与设备的拉紧驱动件、旋转支撑座连接即可，不需要额外在桶身上做配套结构改造，可直接替换现有同类设备上的老旧抱紧皮带组件，适配性较强。
