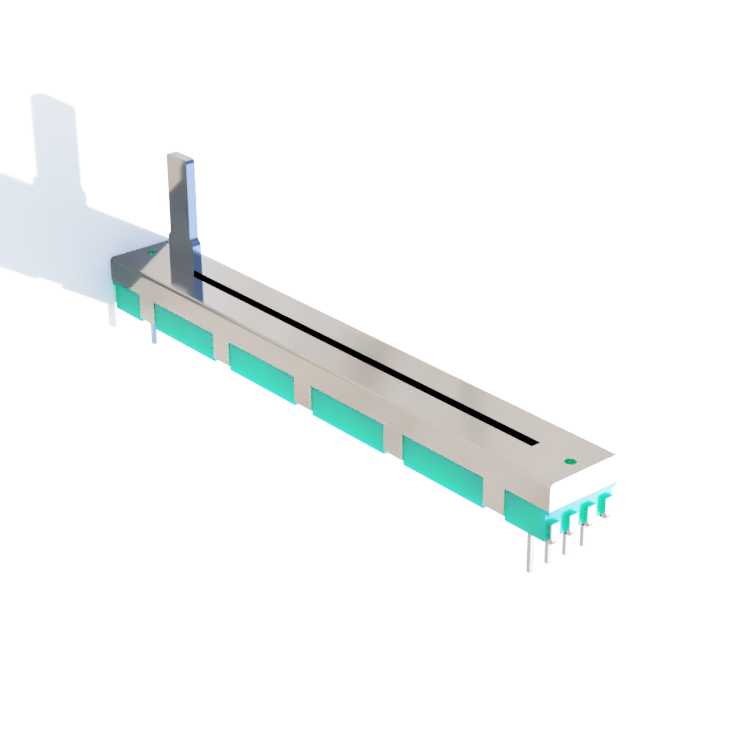

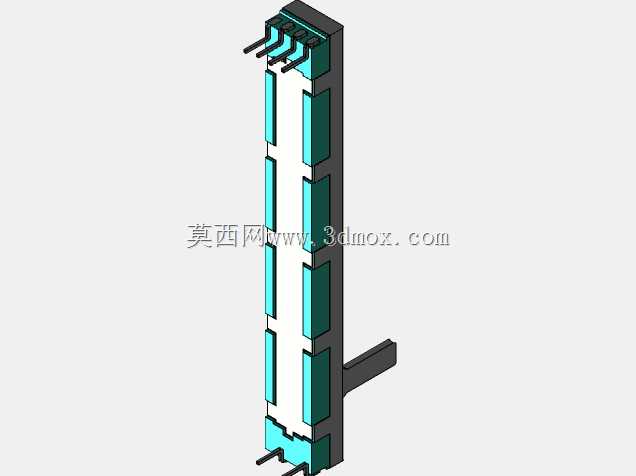

75mm行程直滑式电位计结构设计

直滑式电位计是电子电路领域应用十分广泛的可调变阻元件，这款75mm行程的直滑电位计，主要面向音频调控、工业参数调节、消费电子功能控制等场景设计，可在调音台、灯光控制台、工业设备操作面板、家用影音设备等产品中承担信号幅值调节、参数连续调整的功能，通过滑柄的直线位移改变电阻接入比例，实现对电压、信号强度的线性调控，相比旋转式电位器，直滑结构能够更直观地反馈调节位置，适合需要直观显示调节幅度的操作场景。

在功能特性设计上，这款电位计采用线性变阻轨道设计，滑柄沿长度方向滑动时输出阻值随位移线性变化，保证调节过程的平顺无卡顿，底部设置多组插装引脚，可直接适配PCB板的通孔焊接安装，引脚排布符合常规直滑电位器的通用安装规范，能够兼容多数同行程产品的安装位替换需求。滑柄部分采用凸起式操作结构，方便操作人员手指推动施力，滑动过程带有适度阻尼感，既避免滑柄受震动自行移位，又不会让调节操作过于生涩，外壳主体采用绝缘耐磨材质，既可以保护内部电阻轨道不受灰尘、外力损伤，也能起到电气绝缘作用，避免电路短路风险。

设计过程中优先考虑了安装适配性与使用可靠性，整体长度以75mm有效滑动行程为核心基准，外壳宽度、引脚间距都经过尺寸校核，确保安装时不会和周边其他电子元件产生空间干涉，底部引脚的伸出长度、排布间距符合常规波峰焊的工艺要求，能够适配自动化产线的焊接装配流程。电阻轨道的排布沿壳体长度方向居中布置，滑柄的滑动行程两端设置有限位结构，避免滑柄超出行程造成内部结构损坏，侧边的定位凸台可以在安装时嵌入面板的定位槽内，防止电位计在装配后出现松动移位。外壳底部的支撑脚均匀分布，焊接后可以让电位计平稳贴合PCB板面，减少焊接应力对元件的损伤，同时也能提升长期使用后的结构稳定性，避免频繁滑动导致的引脚脱焊问题。

在实际应用中，这款电位计可以根据电路需求搭配不同的总阻值规格，满足音频信号调节、电源电压调整、传感器信号校准等不同场景的使用需求，线性的阻值变化特性能够保证调节过程中参数变化均匀，不会出现调节突变或者死区问题，适合对调节精度有一定要求的民用及工业电子设备使用。
