狩猎用DIY改装夜视瞄准镜结构

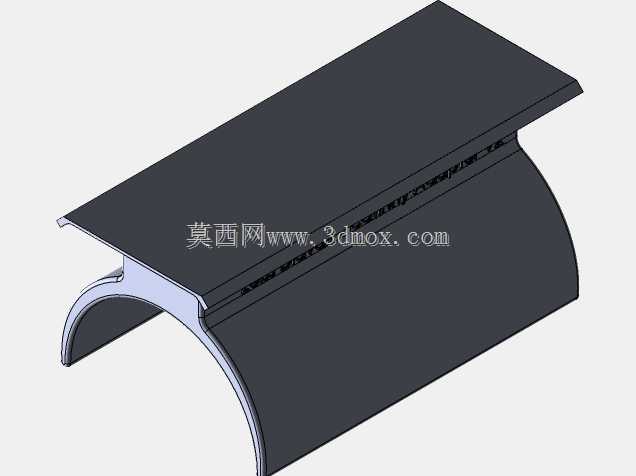

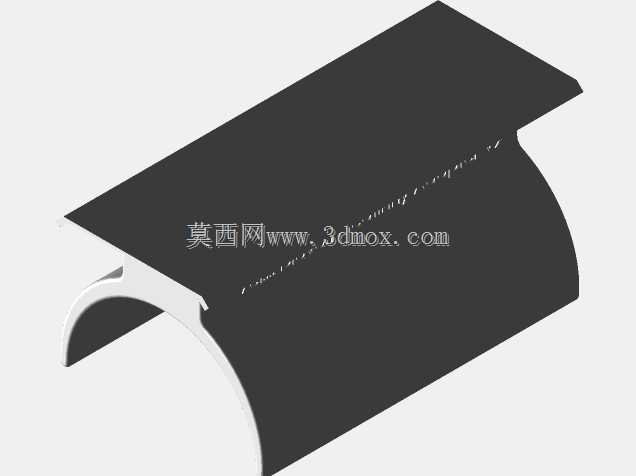

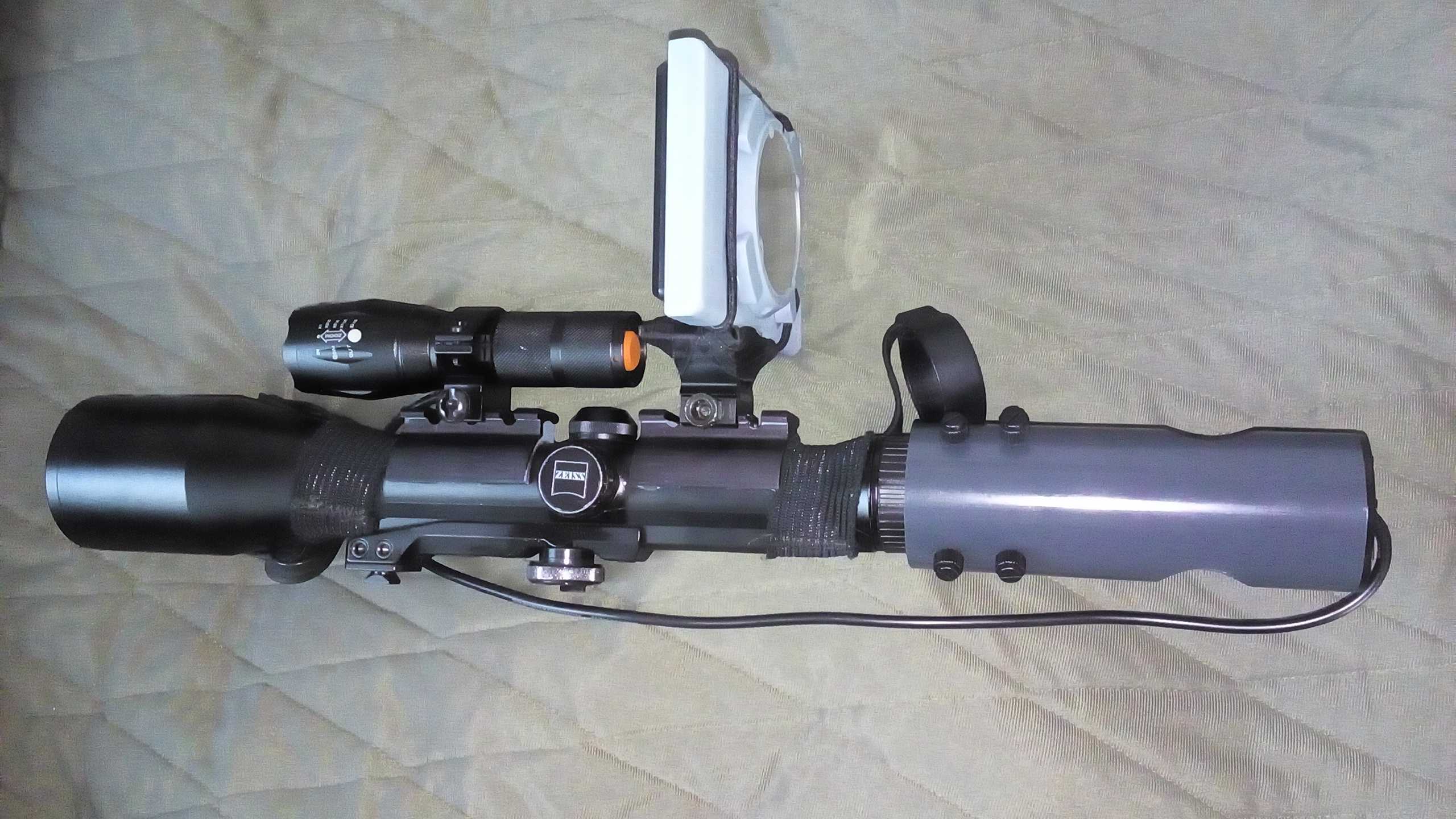

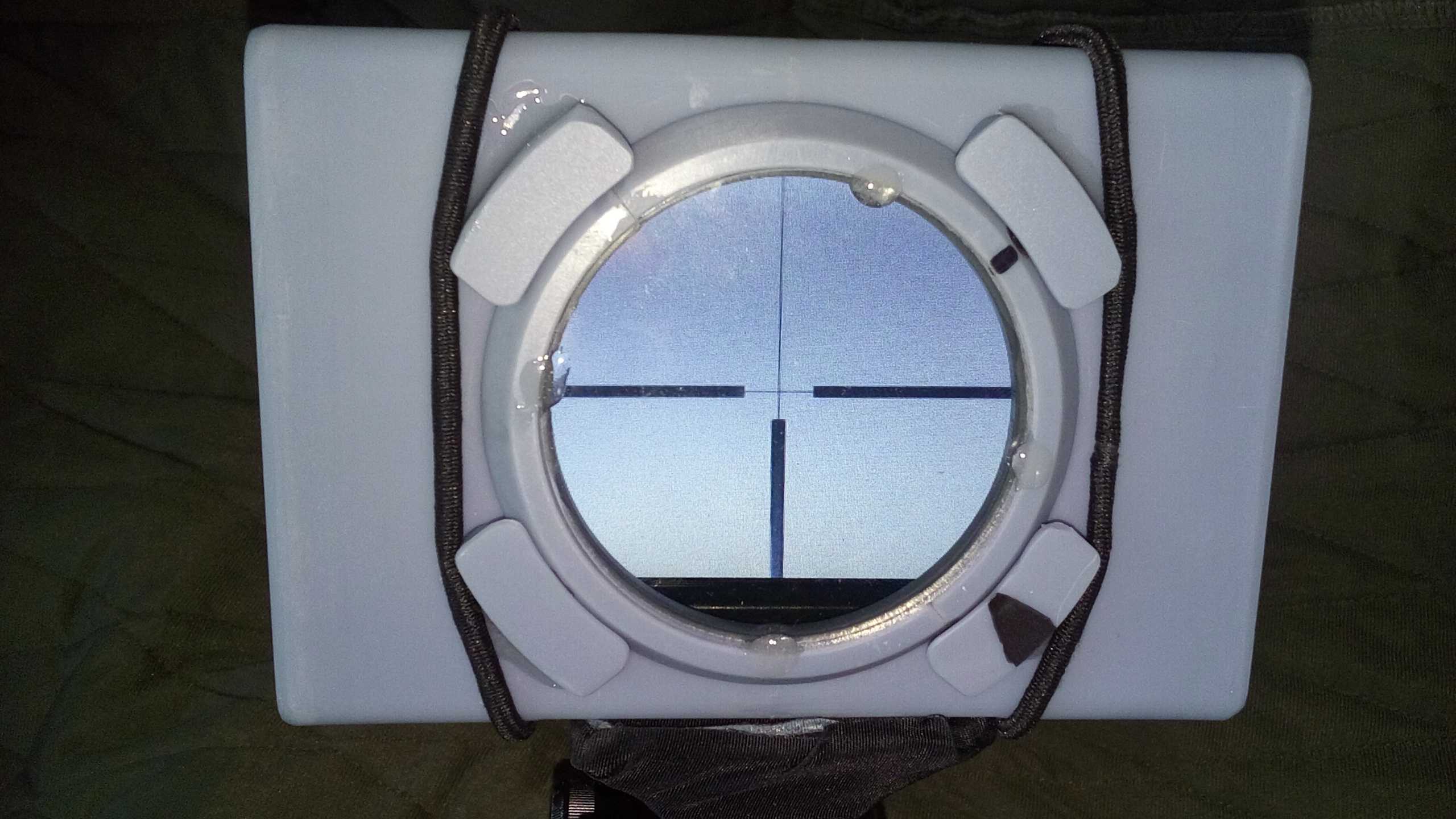

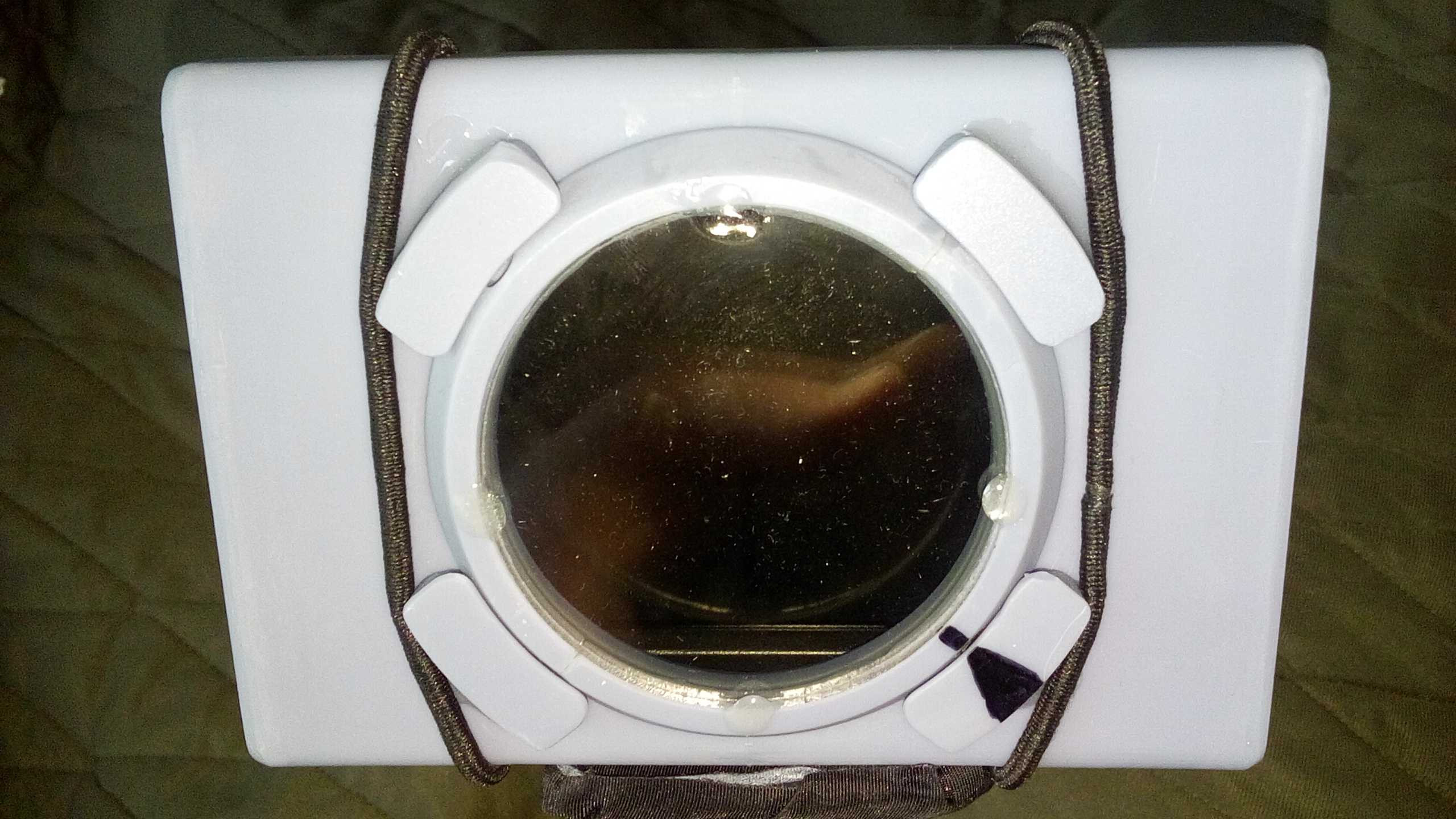

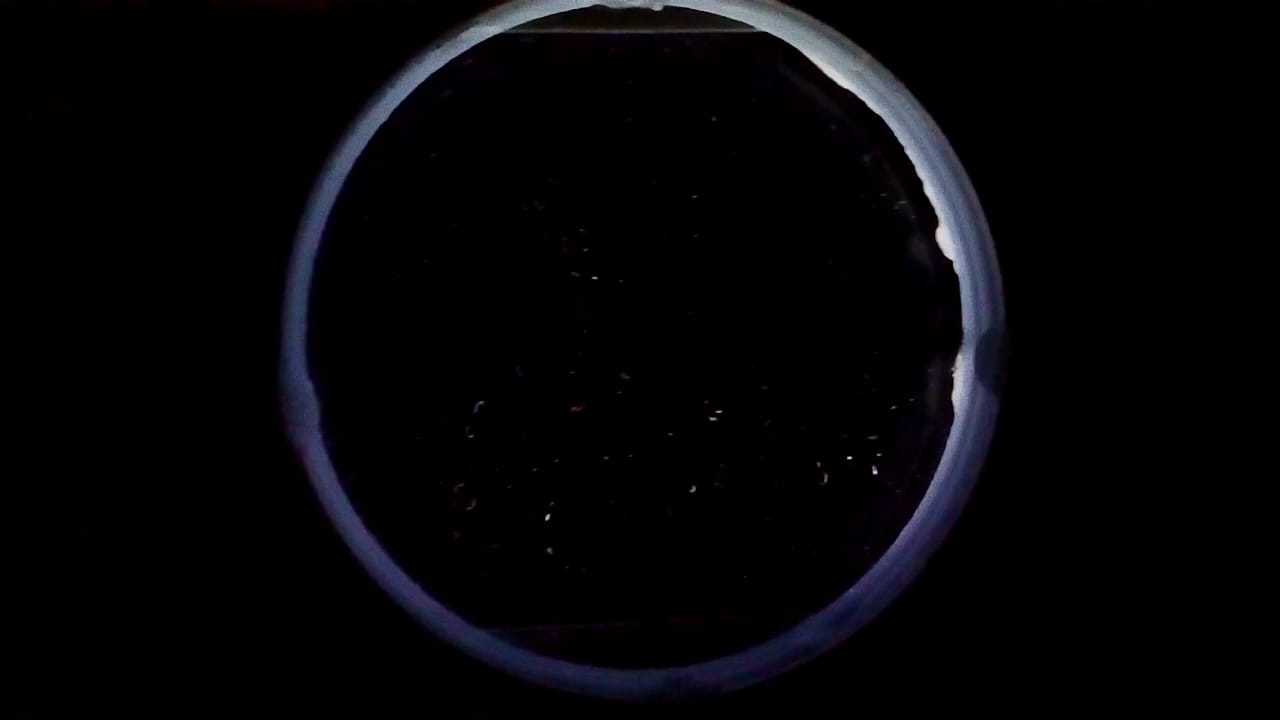

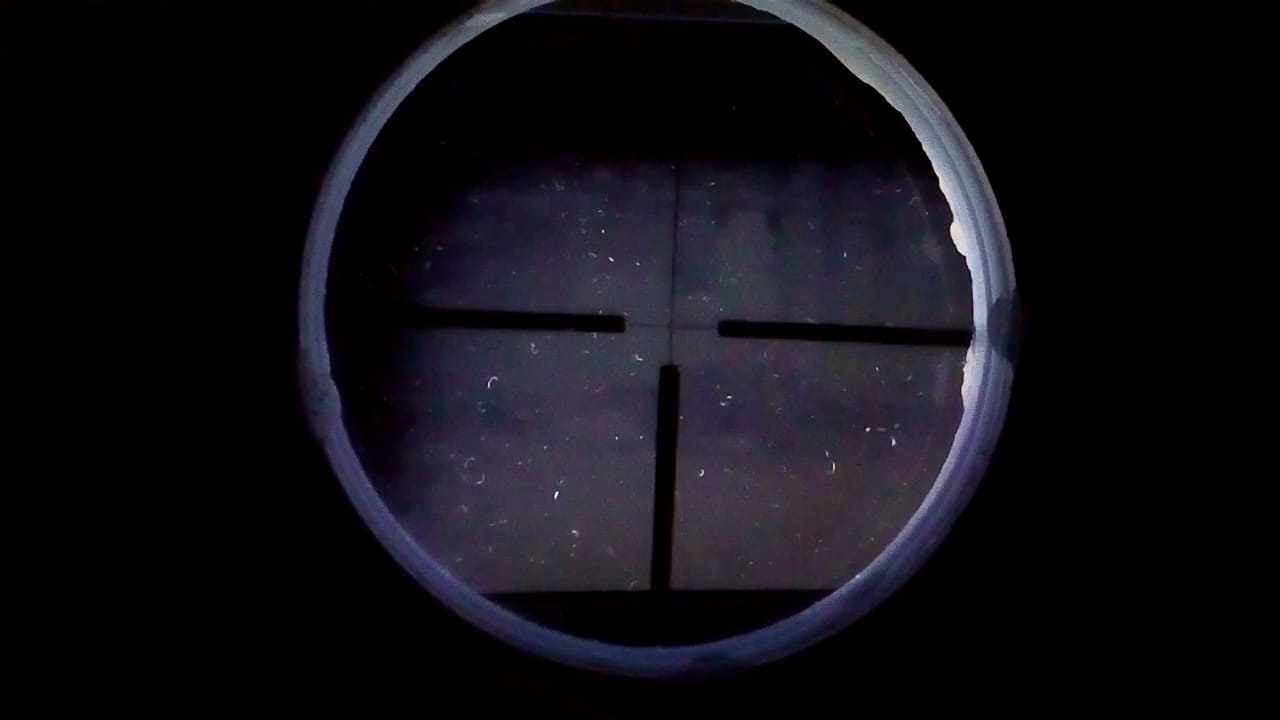

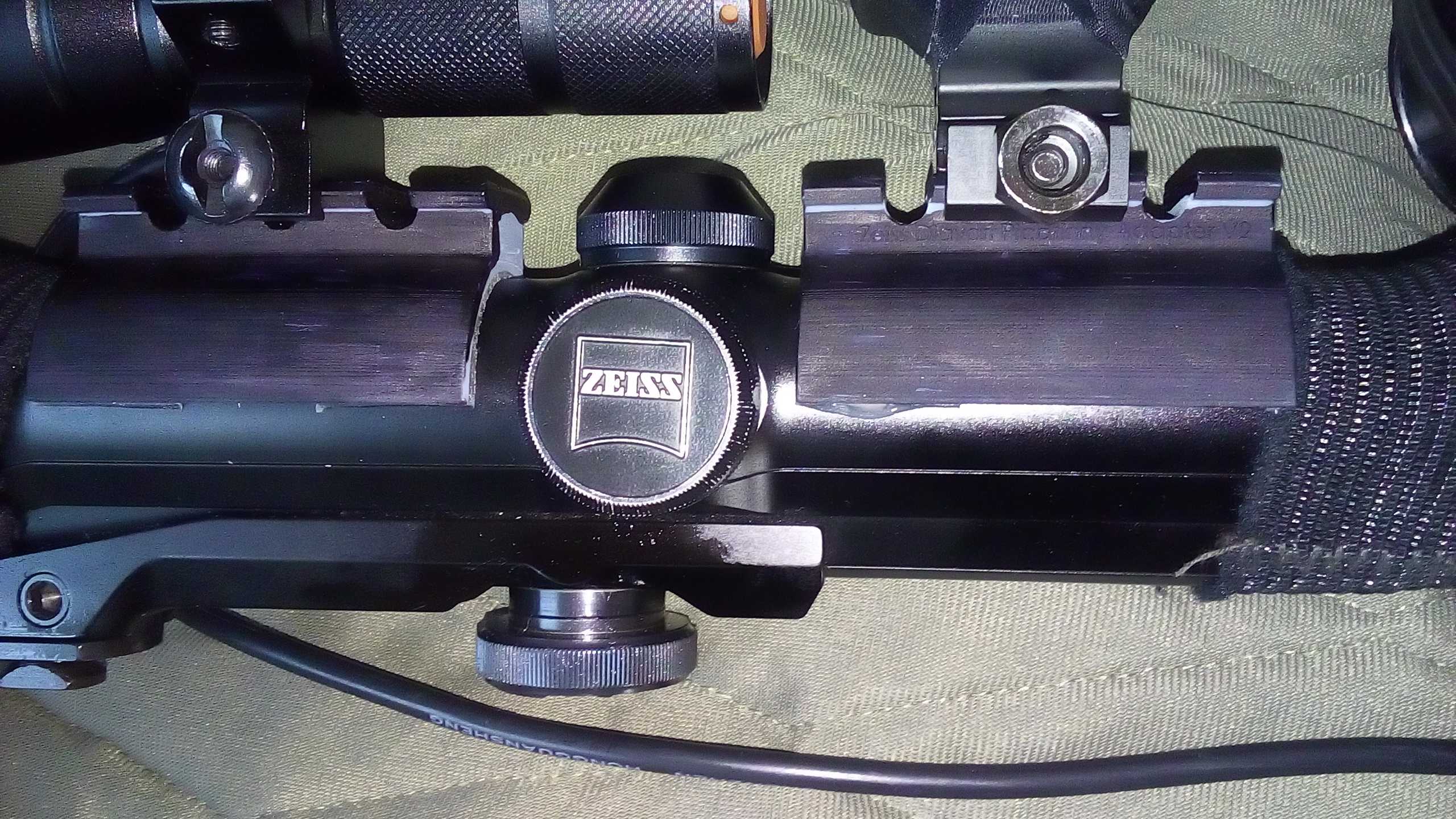

这款DIY改装夜视瞄准装置主要面向夜间户外狩猎场景设计，可在低光照甚至全黑环境下为使用者提供清晰的目标观测视野，同时规避传统夜视设备开机瞬间强光暴露位置的问题，大幅提升夜间狩猎的隐蔽性与观测准确性。装置核心功能围绕夜间瞄准观测与隐蔽性优化展开，集成了可调光显示模块、辅助照明手电、标准皮卡汀尼适配结构，可直接加装在常规狩猎瞄准镜的目镜端，无需对原有瞄准镜做破坏性改装，拆装便捷。设计过程中重点解决了传统DIY夜视装置开机瞬间屏幕过亮、易被猎物察觉的痛点，专门设置了调光单元，可在不干扰显示效果的前提下平滑调节LCD屏幕的亮度，使用者可根据环境光照强度逐步提升屏幕亮度，避免突然出现的亮光造成人眼眩晕，同时防止光线外泄惊扰猎物。调光结构的调节环固定有0.4mm厚、60mm规格的90°极化箔，上方覆盖3mm厚、60mm直径的有机玻璃板，通过在调节环与导向块对应凹槽内粘贴两块25mm、2mm厚的钕磁铁，即可标记关闭位置，让调光器具备明确的关闭档位，即使在完全黑暗环境下也能通过触感快速确认调光状态。调光单元的两个橡胶皮筋用于结构固定，屏幕外壳最大尺寸为124*84mm，各个组成部分打印完成后，灰色树脂材质的切片机设置显示位需用2k胶水粘接固定。之所以采用皮卡汀尼适配器结构，是因为该特殊使用场景下常规导轨适配存在公差问题，标准皮卡汀尼环无法满足稳固安装需求，因此皮卡汀尼适配器采用厚度1.3mm的高强度TESA双面胶做永久安装，保证装置在射击后坐力下不会移位。装置的主体镜管直径为30毫米，辅助照明手电通过专用夹具固定在镜身侧方，可提供夜间近距离补光，走线沿镜身布置避免勾挂外物，整体结构紧凑，安装后不会过多增加瞄准镜的整体重量与体积，适配大多数常规狩猎步枪的瞄准镜安装空间，使用者可根据自身使用需求调整各部件的安装位置与角度，满足不同狩猎场景的使用需求。
