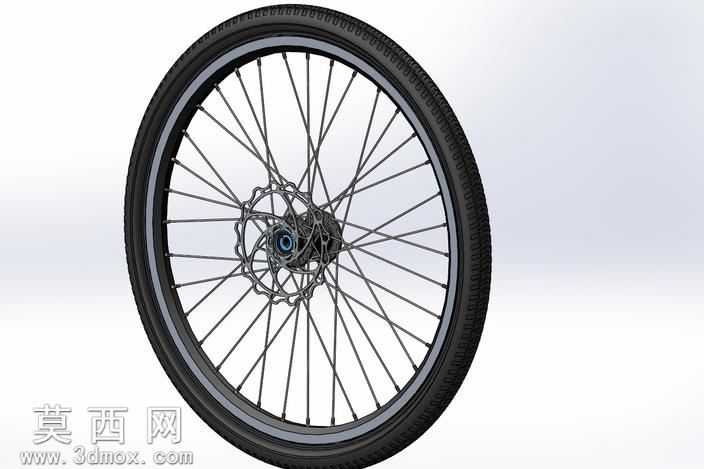

单侧装载式三轮车自行车轮三维设计

该自行车轮模型采用SolidWorks进行全参数化三维建模，整体围绕单侧装载的三轮车使用场景展开设计，适配特殊的单侧安装布局需求。建模过程中首先确定轮组的基准轴线，以17毫米轴径为核心尺寸基准，依次构建花鼓主体、辐条安装位、碟刹安装座、轮圈、轮胎等核心结构。花鼓部分还原了标准集线路的结构特征，对轴承安装位、锁紧卡槽、碟刹固定孔位都做了精准的尺寸还原，保证结构的装配合理性；辐条采用等径钢丝的建模逻辑，按照真实轮组的辐条编法进行阵列排布，每根辐条的长度、倾斜角度都匹配轮圈与花鼓的相对位置，还原出辐条张紧后的真实排布形态，同时对辐条帽的细节做了简化处理，兼顾模型还原度与运行流畅度。轮圈部分采用双层圈的结构设计，还原了轮圈的刹车边、胎唇卡槽、辐条孔位的细节特征，尺寸匹配对应规格的外胎安装需求。轮胎部分建模还原了城市通勤外胎的胎纹结构，胎面的防滑细纹、胎侧的弧度都参考真实自行车外胎的形态进行制作，通过曲面建模完成轮胎的整体轮廓，再对胎纹做凹凸处理还原真实质感。材质渲染阶段，轮胎采用哑光黑色橡胶材质，调整粗糙度参数还原橡胶的磨砂质感；轮圈采用亮面金属铝合金材质，添加轻微的反射效果还原金属光泽；辐条采用亮面不锈钢材质，表现出细钢丝的金属反光特性；花鼓部分做了分色处理，主体为哑光金属质感，轴芯部分采用亮面金属材质，碟刹盘片采用磨砂金属材质还原钢制碟片的质感。设计过程中重点考虑单侧装载的受力特性，对辐条的排布角度做了针对性调整，适配单侧安装带来的偏载受力需求，轴径尺寸严格遵循17毫米的设计要求，集线路结构采用标准件通用尺寸，保证该轮组模型可以直接适配对应规格的三轮车车架安装需求，整体模型结构完整，细节还原度高，可用于三轮车结构验证、装配演示、产品渲染展示等场景。
