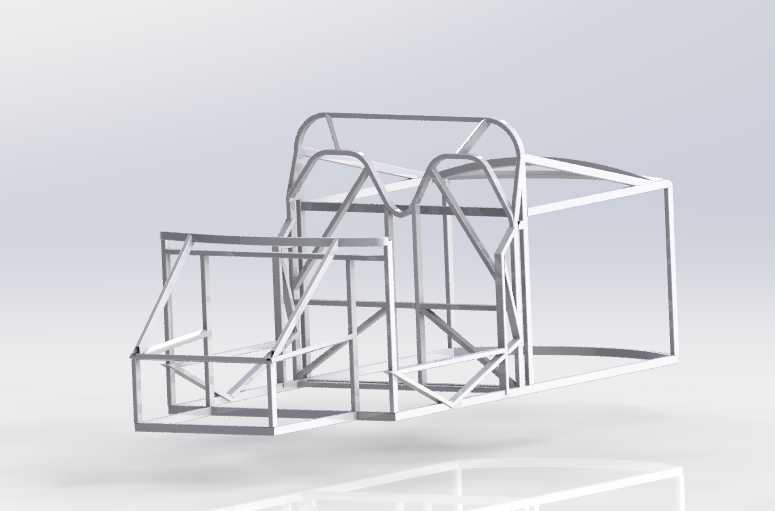

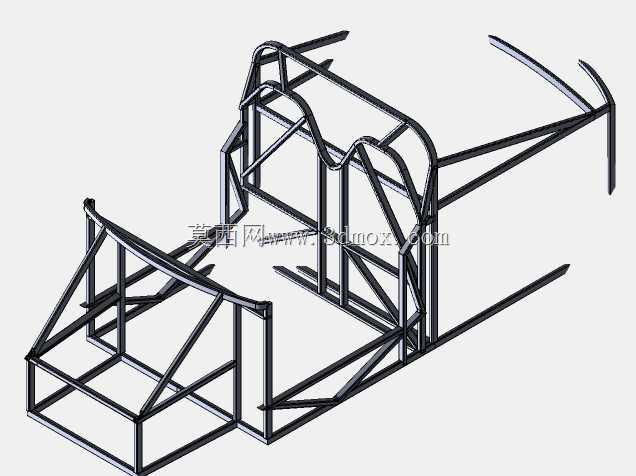

管式桁架车辆承载底盘框架结构设计

该管式桁架底盘框架主要面向小型非道路作业车辆、场地代步特种车辆以及轻量化越野改装车辆的开发场景，作为整车的核心承载基体，承担着整车上装部件安装固定、行驶载荷传递、碰撞冲击缓冲的核心作用，区别于传统冲压焊接式的一体式底盘，该桁架式结构采用标准化金属管材拼接成型，在保证整体结构强度的前提下大幅降低了底盘自重，能够适配小排量动力单元的轻量化车型开发需求。从实际用途来看，该框架预留了驾驶舱安装位、动力总成固定点位、悬架连接支座以及后部货厢/作业装置的安装边界，可直接适配前后独立悬架或整体桥悬架的安装需求，能够承接车辆在非铺装路面行驶时产生的扭转、冲击载荷，避免底盘出现结构性形变。在功能特性上，该桁架结构采用三角形稳定支撑的排布逻辑，在乘员舱区域形成了环绕式的防滚支撑结构，即使车辆发生侧翻也能为驾乘人员预留足够的生存空间，同时管材之间的镂空区域可灵活布置线束、管路以及燃油箱、蓄电池等附属部件，无需额外设计复杂的安装支架，大幅压缩整车装配的工序复杂度。设计思路上，该底盘优先考虑了小批量定制化生产的适配性，所有管材连接节点均采用相贯线切割配合焊接固定的工艺，无需开制大型冲压模具，能够有效降低小批量车型的开发成本，同时结构的模块化程度较高，可根据不同的轴距、轮距需求对中段框架进行快速调整，适配两座、四座以及后部带作业装置的不同车型配置。在尺寸与安装边界上，该框架整体宽度适配常规1.2-1.4米的轮距设计，前部预留的动力舱空间可容纳单缸、双缸汽油发动机或者小型电驱动总成，乘员舱区域的宽度满足双人并排乘坐的空间需求，下部预留的悬架安装点位上下行程空间达到200毫米以上，能够适配大行程减震器的安装，满足非铺装路面的行驶通过性需求，后部框架的承载区域可根据需求拓展货厢、喷雾装置、巡检设备等不同上装，适配场地作业、短途通勤、户外休闲等多种使用场景。
