全地形车铝管车架底盘结构设计

全地形车作为可在非铺装路面、山地、滩涂、雪地等复杂地形通行的特种通行设备，其底盘车架是承载整车动力系统、悬挂组件、驾乘人员、附属配件的核心承载结构，直接决定整车的结构强度、抗扭性能、轻量化水平与复杂地形通行能力，广泛应用于户外越野休闲、林区巡检、野外作业、应急救援、特殊场地勤务等场景，能够适配常规车辆无法通行的崎岖地形，为各类户外作业与休闲活动提供可靠的移动承载基础。

该款ATV底盘采用铝管作为主体搭建材料，管材选用外径3英寸、内径2.5英寸的规格，在保证管壁具备足够抗冲击、抗形变厚度的同时，依托铝合金材料本身低密度的特性，有效降低底盘整体自重，减少整车整备质量，既能够提升车辆的动力响应效率，也能降低非铺装路面行驶时的簧下质量负担，提升悬挂系统的滤震表现与地形适应能力。

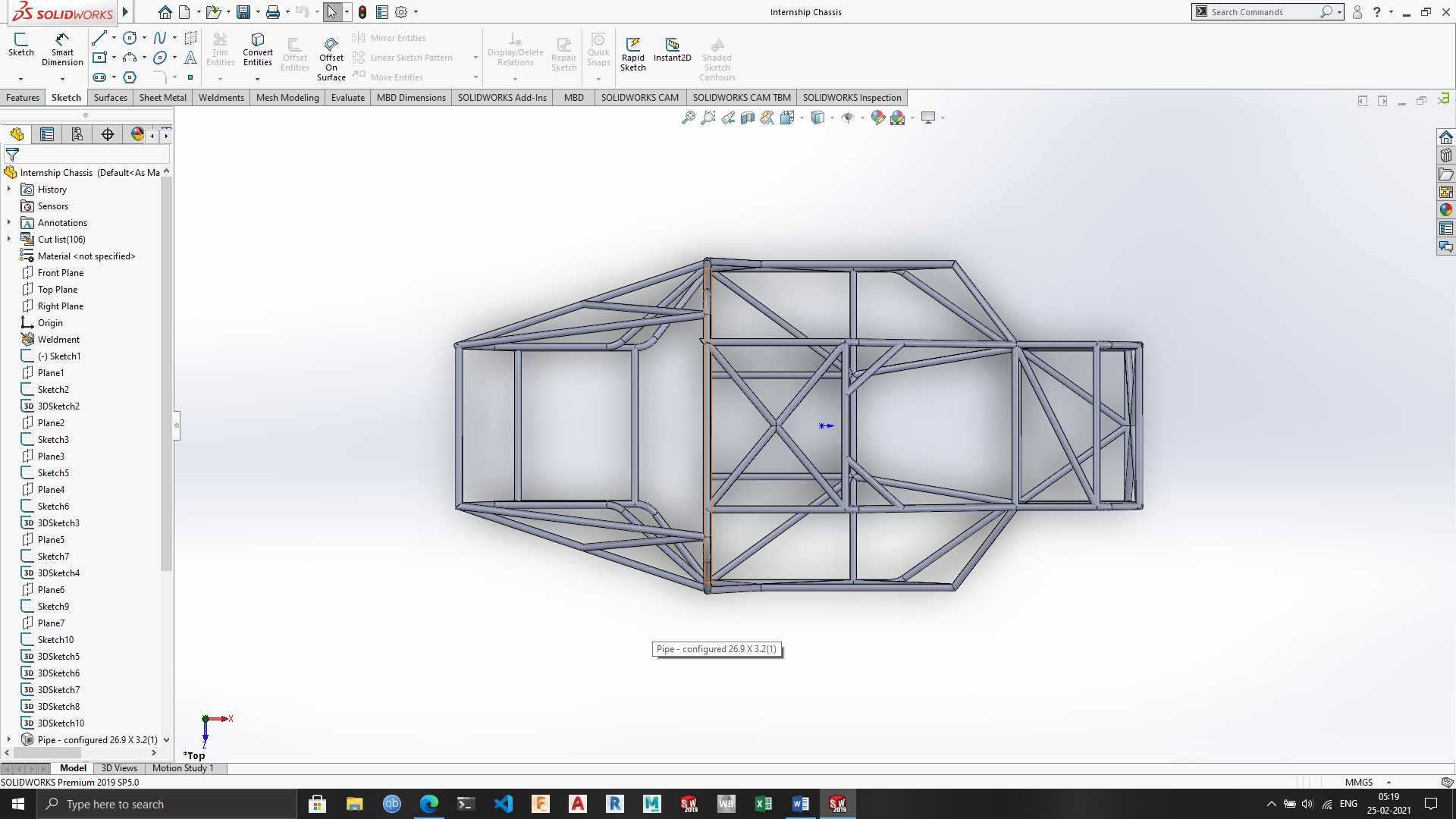

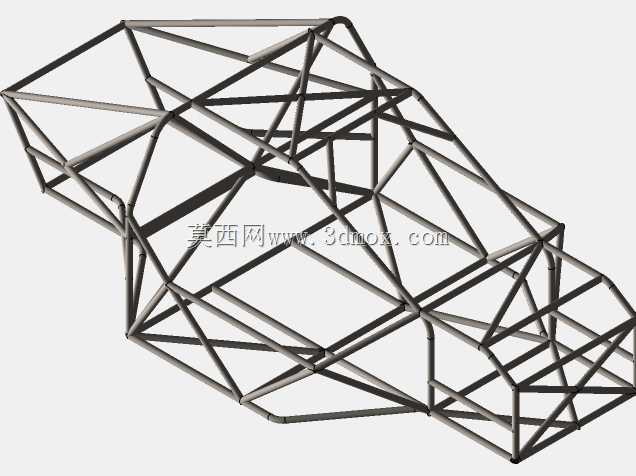

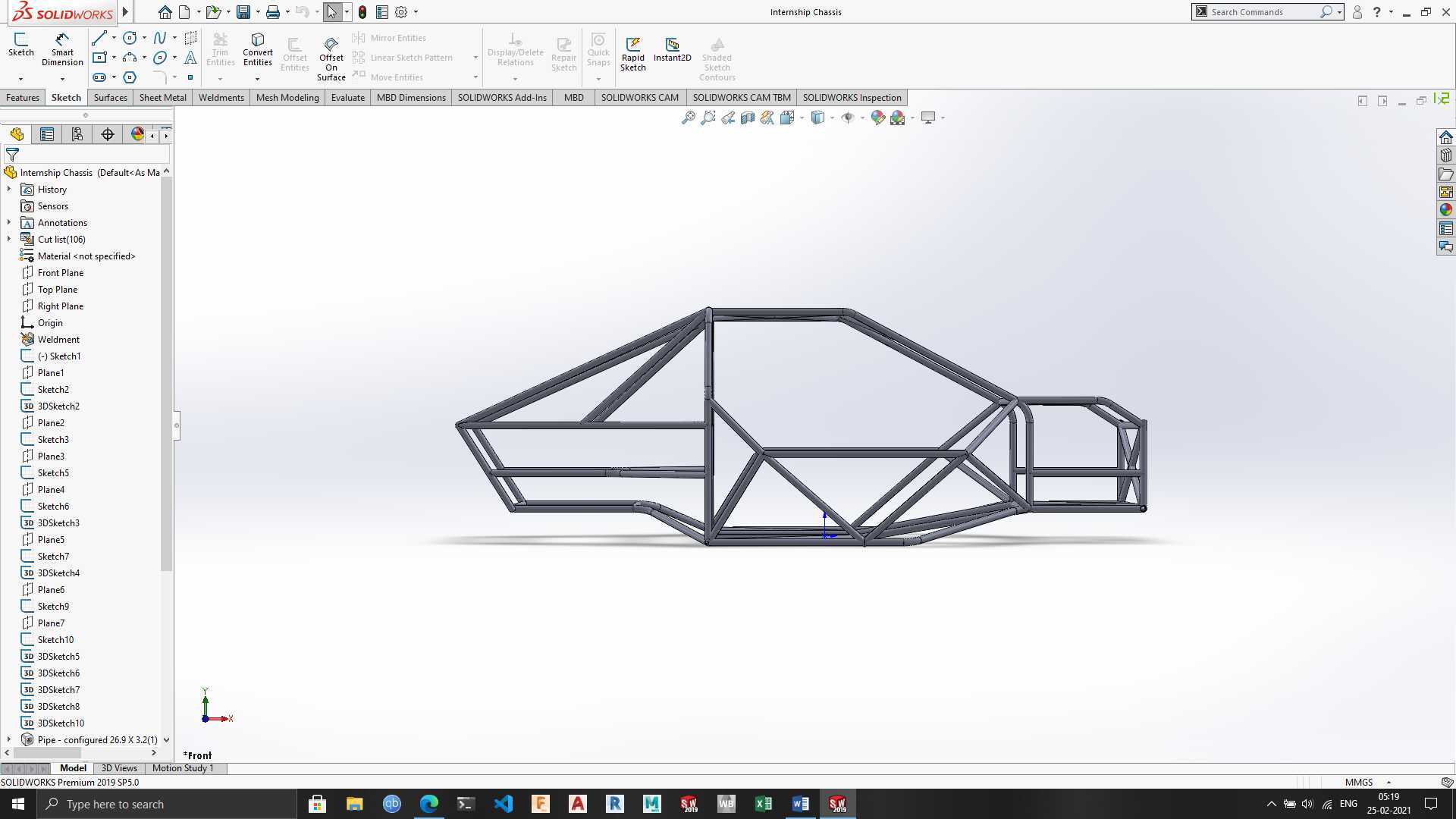

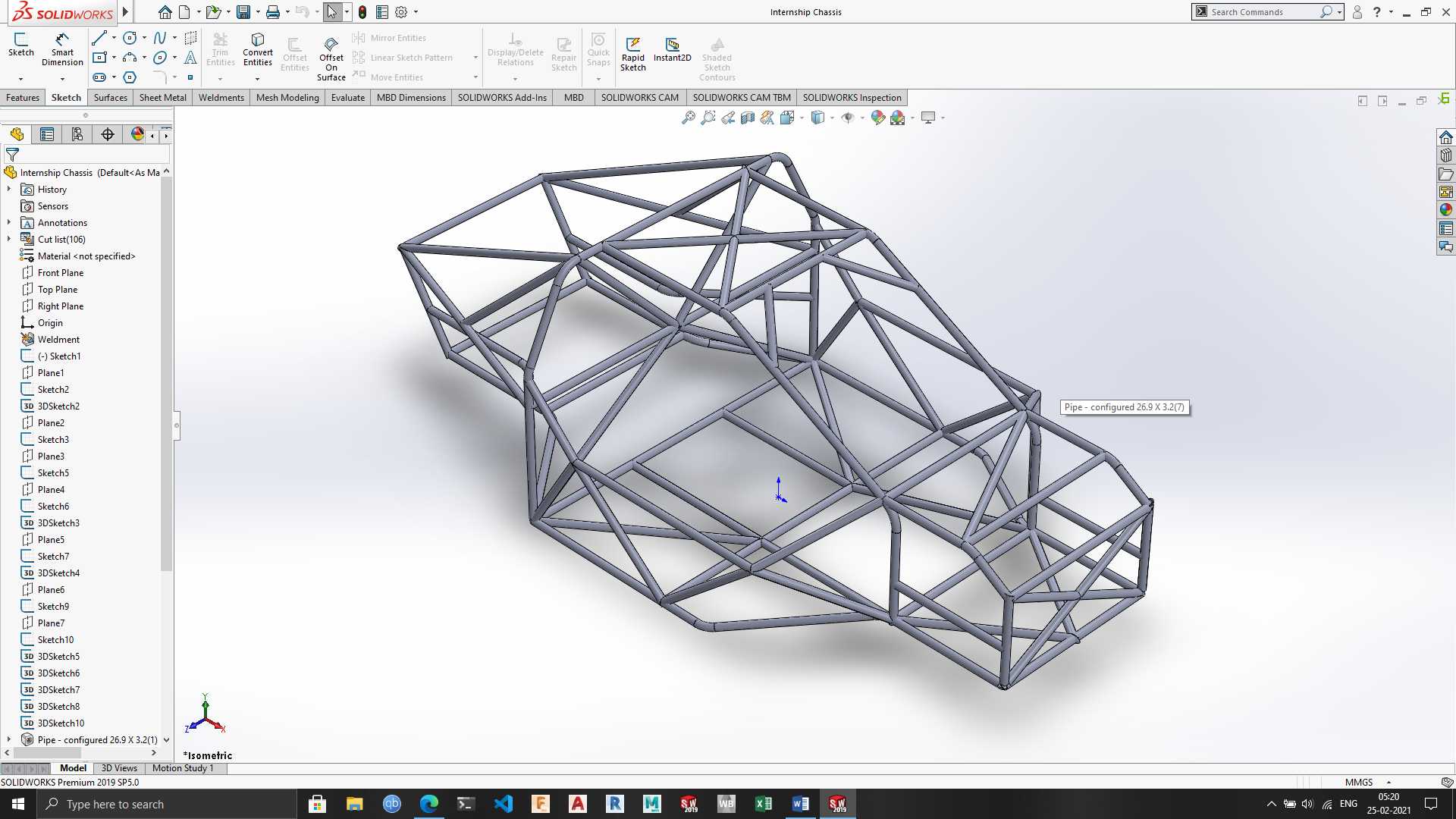

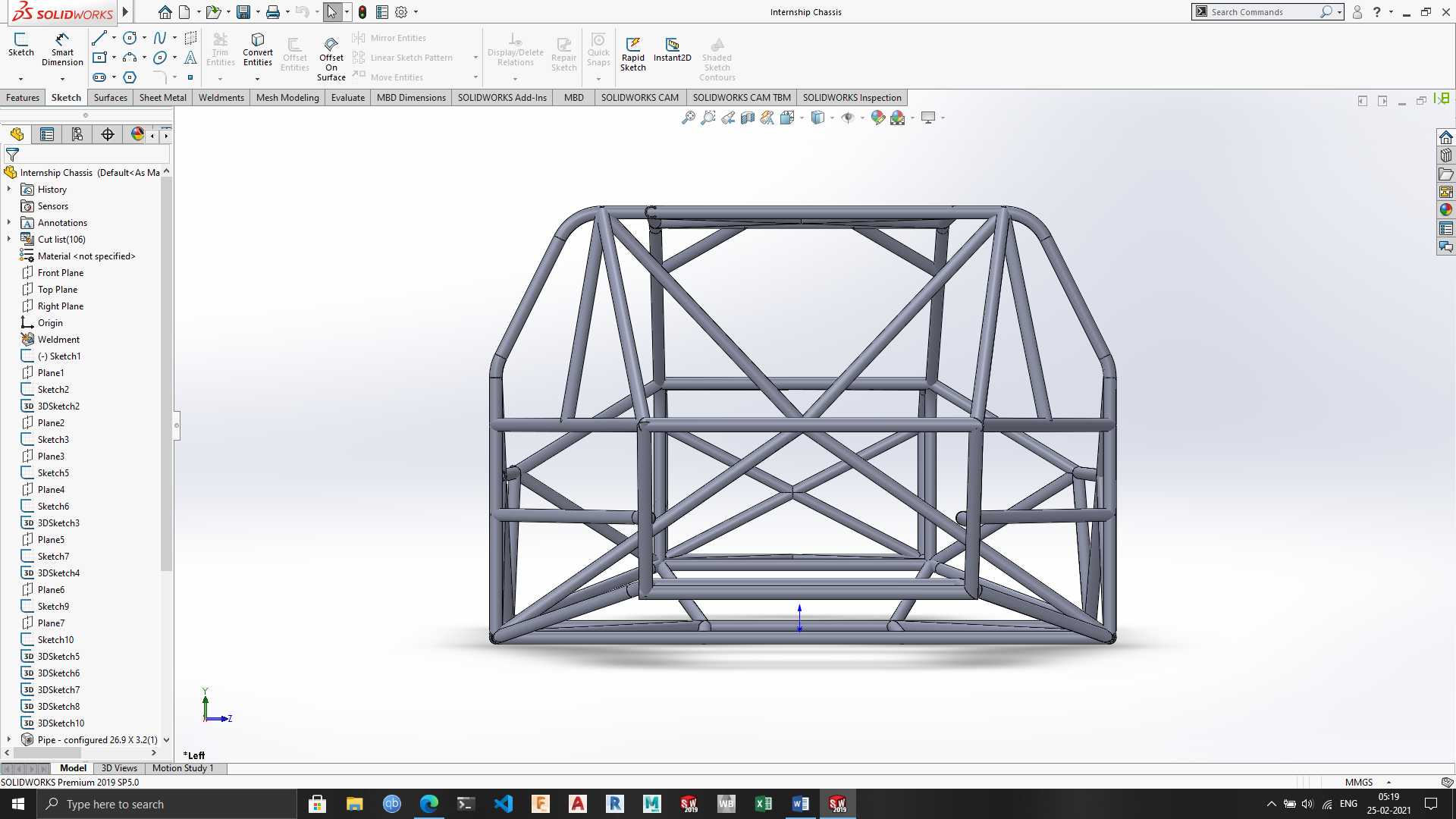

设计过程中以桁架结构力学逻辑为核心搭建思路，通过多段铝管的空间三角排布，将行驶过程中来自路面的冲击载荷、动力系统输出的扭转载荷、驾乘与载物带来的静载荷均匀分散到每一段管材上，避免局部应力集中导致的车架开裂、形变问题。整体管架轮廓从前部的前悬挂安装区域开始，逐步向后延伸出动力舱容纳空间、驾乘位承载框架、后部悬挂与尾箱安装区域，前部收窄的结构预留出转向机构的安装与运动空间，中部加宽的框架能够适配驾乘座椅、油箱、电控组件的安装边界，后部延伸的结构可固定后传动组件、后置储物架或备用轮胎安装位。

在安装边界设计上，所有管材的连接节点都预留了对应的安装基准面，可直接适配对应规格的悬挂摇臂安装座、转向机固定位、动力总成悬置点、车身覆盖件连接孔，无需对主框架进行二次切割改装即可完成整车组件的装配。框架的整体离地间隙匹配全地形车的越野通过性需求，避免起伏路面行驶时底盘托底磕碰主框架结构，同时管架的圆角过渡设计既能够减少应力集中点，也能避免尖锐棱角带来的装配与使用安全隐患。

相较于传统钢制底盘，该铝管桁架结构底盘在同等抗扭强度下自重可降低近四成，同时铝合金材料本身的抗锈蚀特性能够适应潮湿、多泥沙的户外使用环境，减少后期车架防腐维护的成本，管架的模块化排布也方便后期根据不同使用需求进行局部改装调整，比如加装防滚架附属结构、拓展载物支架、调整动力舱安装空间等，能够适配休闲越野、作业改装、赛事竞技等不同方向的ATV搭建需求。
