三工位手动推杆式工装夹具结构

这款三工位手动推杆夹具，是面向小批量多工序装夹需求设计的手动工装结构，主要应用在小型精密零件的铣削加工、钻孔攻丝、部件装配、尺寸检测等生产场景中，尤其适配台式钻床、小型台虎钳配套作业、装配流水线工位旁的辅助装夹环节，能够同时完成三个同规格小型工件的快速定位与夹紧，大幅减少单工位反复装夹的辅助工时，提升小批量加工的作业效率。

从实际用途来看，该夹具依靠手动扳动带球形握柄的推杆来实现夹紧动作，无需外接气源、液压源等动力配套，部署灵活不受场地管线限制，既可以单独固定在工作台面作为独立装夹工位使用，也可以成组排布在装配台、检测台上作为工序间的工件固定载体，针对小型块状、轴类异形零件的侧面夹紧、端面定位都有较好的适配性，球形握柄的设计贴合人手操作的施力角度，扳动过程顺滑无卡滞，操作人员无需经过复杂培训即可快速上手操作。

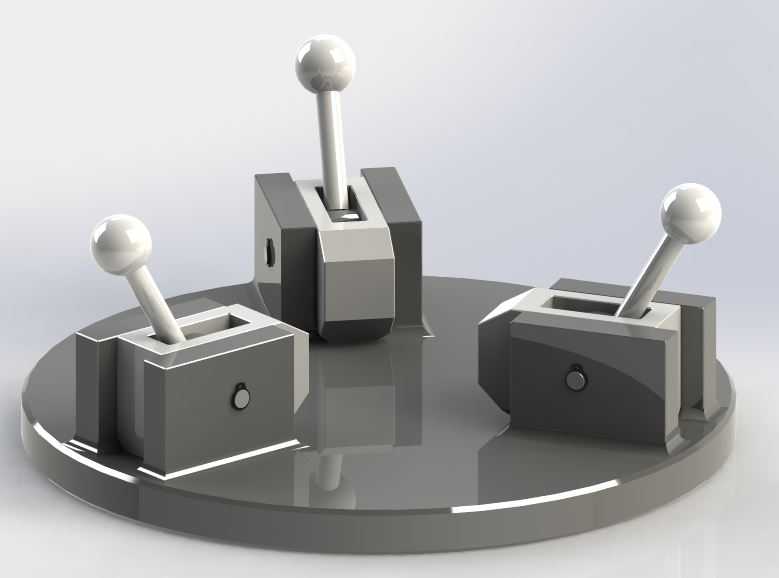

在功能特性上，三个独立夹紧单元呈圆周均匀排布在圆形底座上，每个夹紧单元都具备独立的推杆锁紧结构，单元之间预留了足够的操作空间，不会出现相邻工位操作干涉的问题；夹具体的主体采用方块式刚性结构，夹紧接触面做了平整处理，能够保证装夹后工件的位置精度，避免装夹变形；底座上预留了安装固定的孔位边界，可通过螺栓直接固定在标准T型槽工作台或者专用工装板上，整体安装边界控制在圆形底座的轮廓范围内，不会额外占用过多工作台面空间，适配多数小型加工设备的工作台尺寸要求。

从设计思路来看，该结构优先考虑手动操作的便捷性与装夹的稳定性，将推杆的施力行程做了优化，短行程即可实现足够的夹紧力，避免操作人员扳动幅度过大产生疲劳；每个夹紧单元的锁紧结构内置在方块型壳体内，既能够对内部传动结构起到防护作用，避免加工切屑、装配杂物进入结构内部影响动作顺畅度，也让整体外观规整简洁，日常清理维护十分方便；三个工位的等距排布设计，也方便配合回转式工作台使用，操作人员无需移动位置即可依次完成三个工位的工件装卸与加工作业，进一步优化作业动线，降低操作强度。

在外形尺寸与安装边界上，圆形底座的直径适配常规小型工装的安装尺寸，整体高度控制在手动操作的舒适区间，推杆扳动到最大行程时的外轮廓不会超出底座过多，相邻工位之间的间距足够容纳小型零件的装夹空间，同时也预留了小型加工刀具、装配工具的操作间隙，不会出现工具与夹具体碰撞的问题；夹具体的所有边角都做了钝化处理，避免操作过程中划伤操作人员，整体结构兼顾了实用性、安全性与部署灵活性，是小型零件加工作业中十分实用的手动装夹解决方案。
