方形嵌套式工装定位试块结构设计

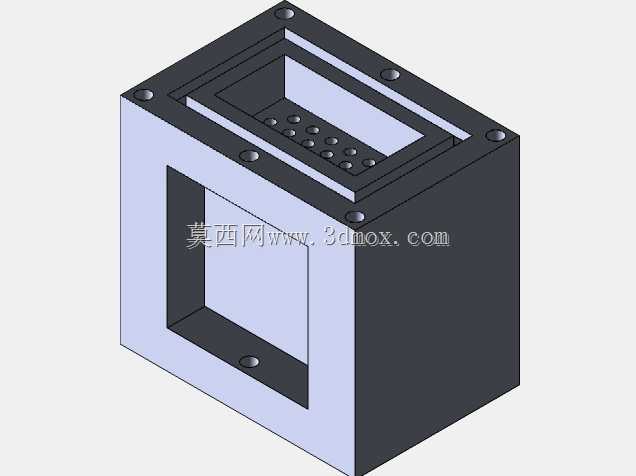

该试块是面向机械加工、装配校准场景设计的基准定位构件，主要应用在精密零部件装夹定位、工装夹具校准、设备工位基准标定等工业场景中，作为统一的位置参照载体，保障多工序加工过程中的位置精度一致性，也可用于小型功能模组的承载安装基座，为待装配组件提供稳定的安装基准面与定位边界。从功能特性来看，该试块采用双层嵌套的方形框体结构，外层为实心侧壁的封闭框座，具备足够的结构刚性，能够承受装夹过程中的压紧力与加工过程中的切削振动，不会出现形变偏移；内层为带定位孔阵的嵌套框体，顶面均匀排布的小型定位孔可适配不同规格的定位销，能够根据待装夹工件的尺寸灵活调整定位点位，适配多规格小型零件的装夹需求，前后侧开设的方形贯通窗口既可以减轻构件整体重量，也能为工件的侧向观测、管线穿过预留操作空间，避免工装结构对加工或装配操作造成干涉。在设计思路上，该试块优先保障基准面的平面度与各安装孔的位置精度，外层框体的顶面与底面均设计为精加工基准面，框体边角处排布的沉头安装孔可通过紧固件将试块整体固定在机床工作台或者工装底板上，沉头结构能够保证紧固件安装后不会突出基准面，避免对工件放置造成干涉；内层嵌套框与外层框座采用间隙配合的装配方式，既可以根据使用需求更换不同孔位布局的内层框体，拓展试块的适配范围，也能在局部定位结构出现磨损时单独更换内层构件，降低工装的维护成本。从外形尺寸与安装边界来看，该试块整体为正立方形态，外轮廓边界规整无突出结构，安装时仅需按照外轮廓尺寸预留对应的方形安装区域即可，无需额外预留避让空间；沉头安装孔沿外层框体的顶面边角均匀分布，孔位间距统一，能够适配标准工作台的T型槽间距，无需额外加工过渡连接板即可完成固定；内层框体的定位孔阵集中在顶面中部区域，有效定位覆盖范围能够满足大部分小型精密零件的装夹定位需求，前后贯通窗口的尺寸经过匹配设计，既保证了侧壁的结构强度，也能满足常规加工刀具的进出操作空间需求，避免加工过程中刀具与工装发生碰撞。
