气动手提钻内部结构原理演示教具

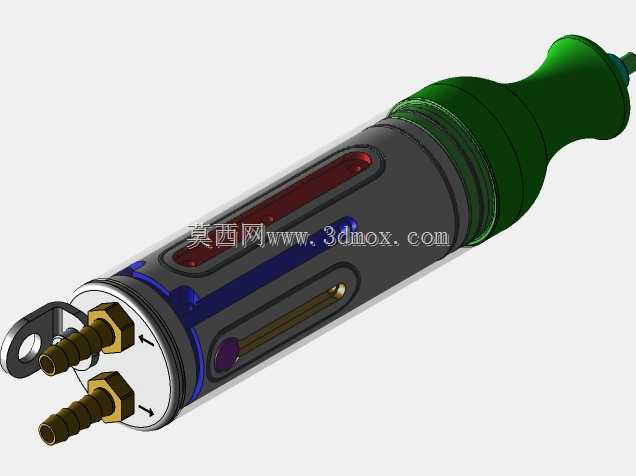

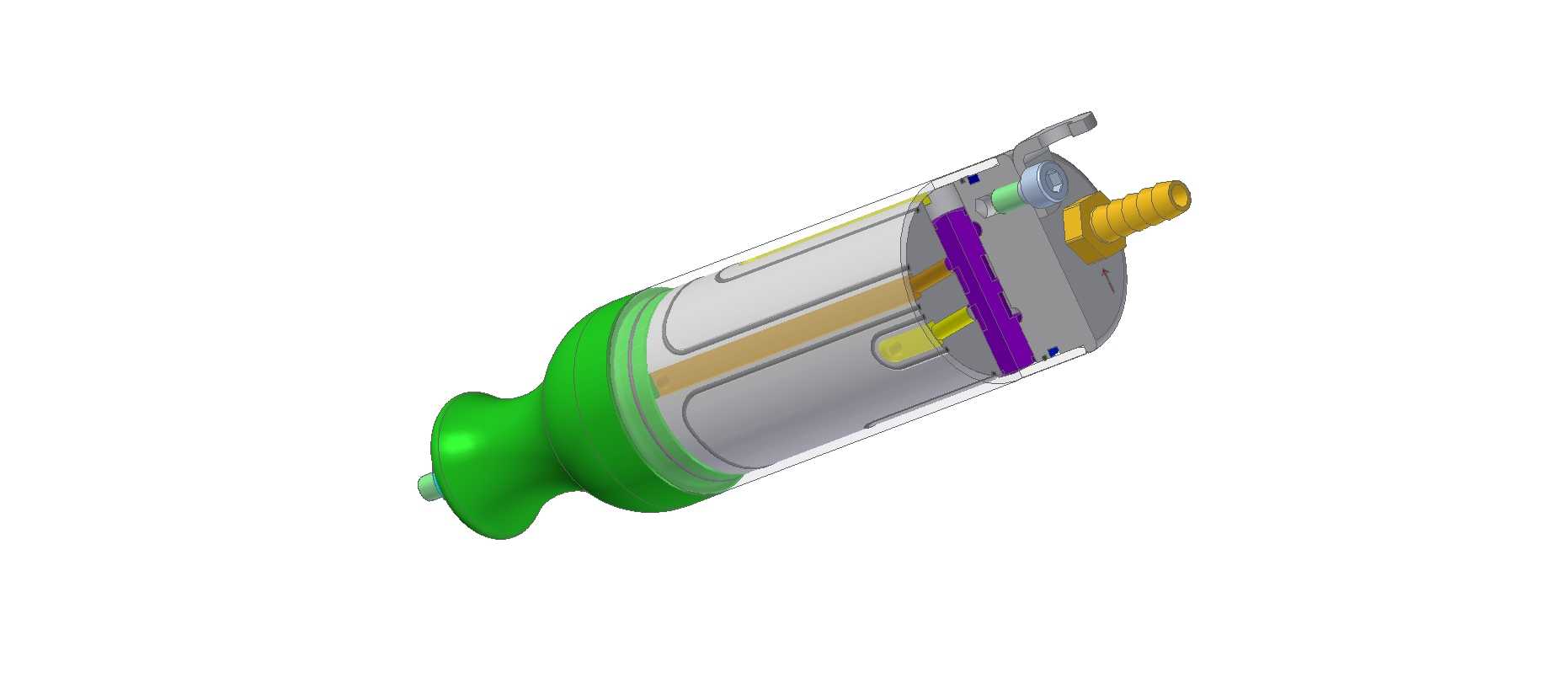

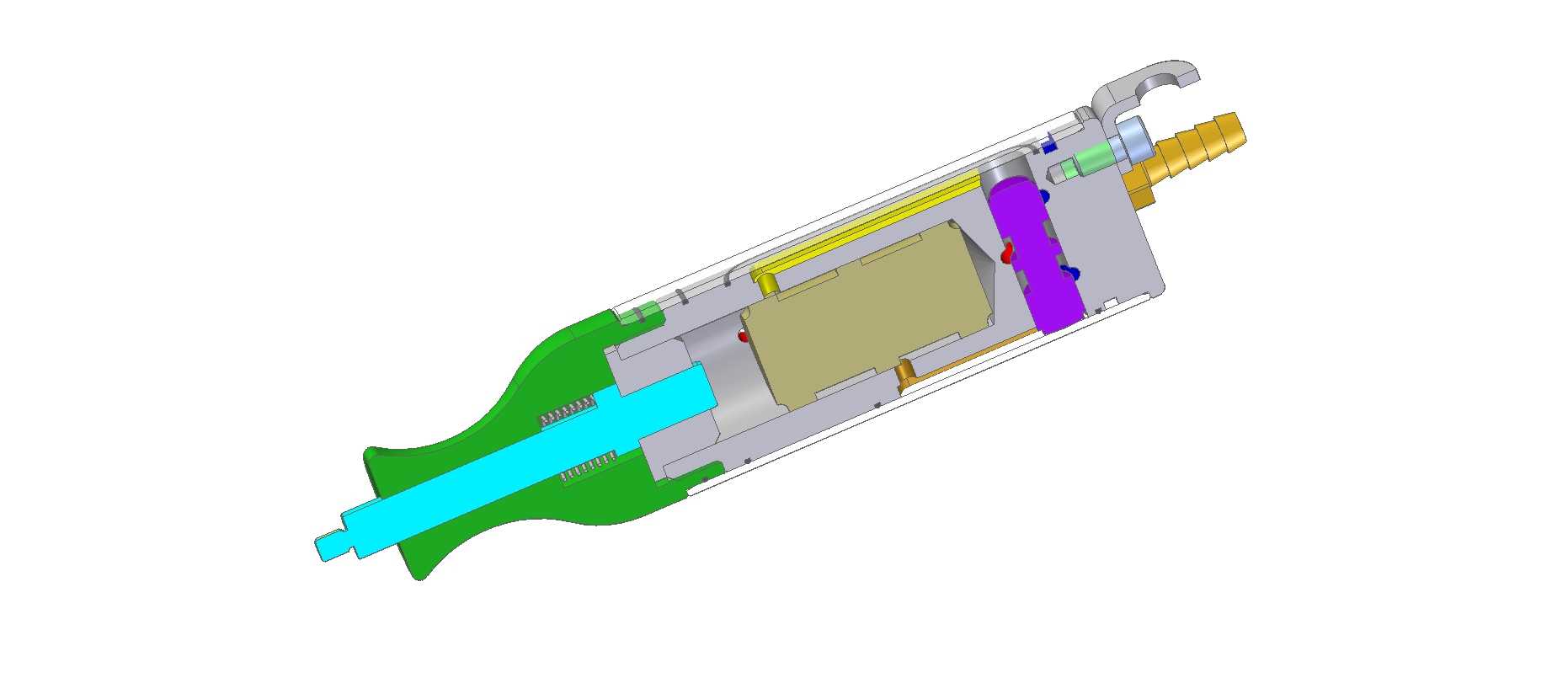

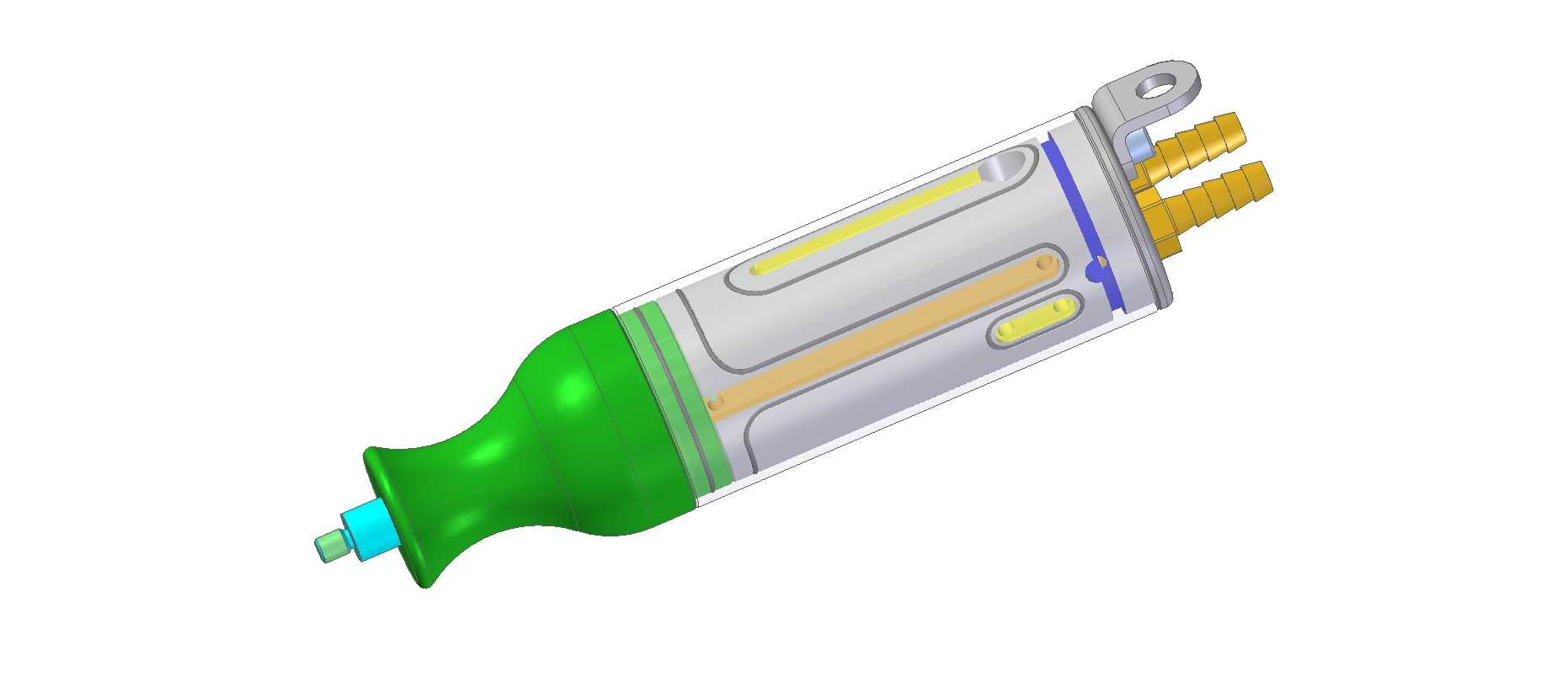

这款气动手提钻原理演示模型，主要面向职业院校气动工具教学、五金工具研发内部培训、气动工具售后维修实训场景使用，能够直观拆解展示常规气动手持钻孔设备的内部气路走向、动力传递逻辑与核心部件装配关系，解决传统教学中实物拆解耗时、内部结构遮挡难以观察、反复拆装易损坏零件的痛点。作为压缩空气驱动的手持钻孔作业工具的原理展示载体，该模型还原的实物设备主要应用于五金加工、家具组装、设备维修、装饰装修等作业场景，可适配不同规格的钻夹头完成金属、木材、塑料等多种材质的钻孔作业，相比电动手持钻具备过载无烧损风险、适合潮湿易燃易爆作业环境、持续作业温升低的优势。模型完整还原了气动手提钻的核心功能结构：握持端采用符合人体工学的曲面造型，贴合手掌握持弧度，能够降低长时间手持作业的疲劳感；动力腔部分清晰展示了压缩空气进气通路、气动马达转子腔、排气导流结构的布局，可直观呈现压缩空气进入后推动转子旋转、将气压能转化为旋转机械能的完整过程；输出端还原了钻夹头的连接结构，能够展示旋转动力从马达转子传递到作业钻头的传动路径；尾部的双进气接头结构，清晰区分正转、反转的气路接口，可直观演示气路切换实现钻轴正反转控制的原理。在设计思路上，该演示模型采用半剖透明化的展示处理，将原本封闭在金属外壳内的气路槽、密封件、动力传递部件全部做可视化呈现，不同功能的部件采用差异化色彩区分，气路通道、动力部件、握持结构、密封结构分别采用不同配色，让观察者能够快速区分不同功能模块，无需拆解即可清晰掌握各部件的装配位置与配合关系。外形上还原了常规小型气动手提钻的紧凑尺寸，整体为细长柱形握持结构，尾部接头突出长度控制在手持作业不干涉握持的范围内，输出端直径适配通用钻夹头的安装尺寸，安装边界上尾部气管接头采用标准气动快插接口规格，可匹配常规气动管路的连接尺寸，前端输出轴的连接尺寸符合通用手持钻的夹头安装标准，既能够作为原理演示教具，也可作为气动工具产品研发阶段的结构验证参考，帮助设计人员核对内部气路布局是否合理、部件装配是否存在干涉、握持区域的尺寸是否符合人体工学要求，排查气路密封、动力传递路径上的设计缺陷。
