二战黑豹坦克履带节结构三维建模

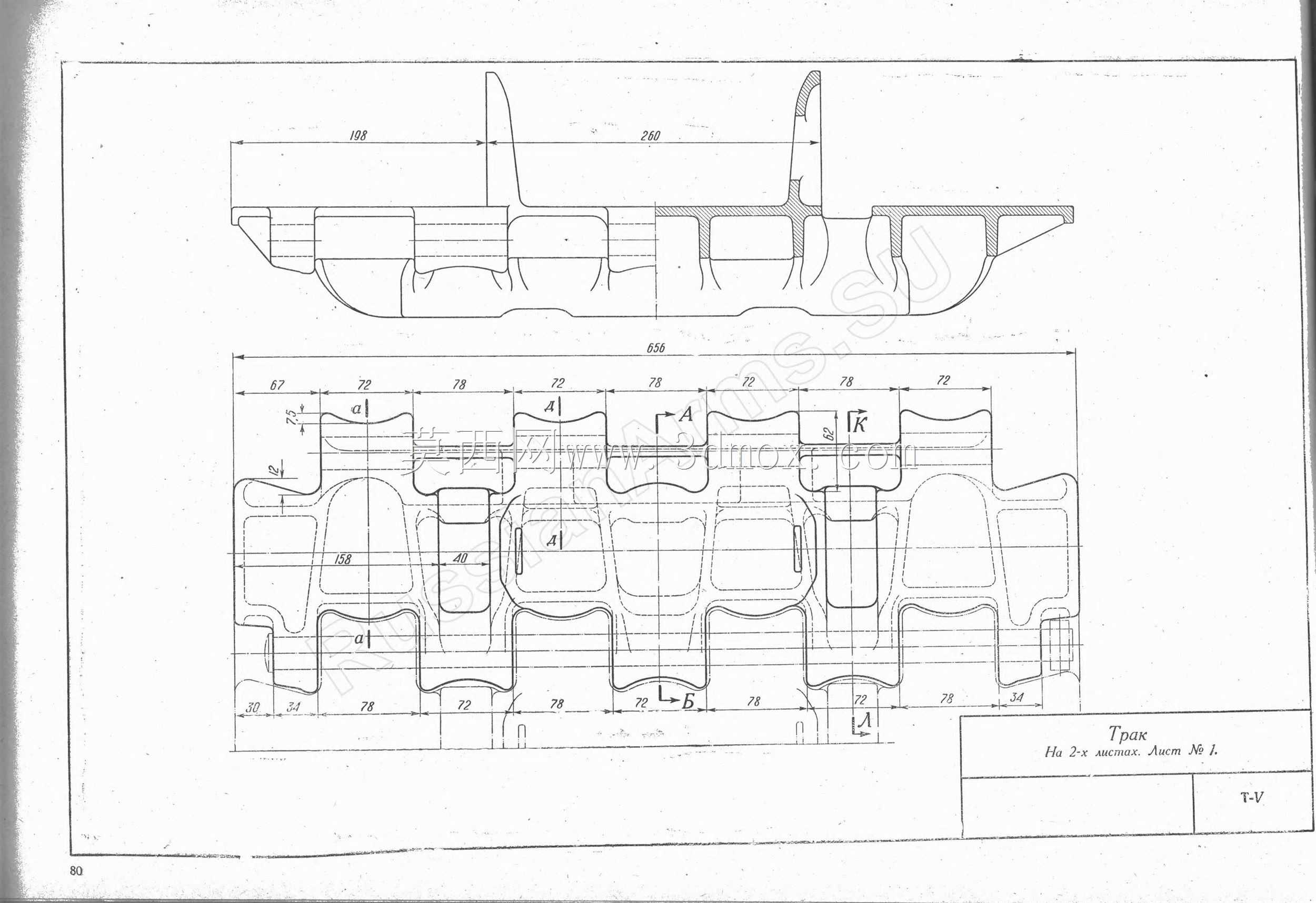

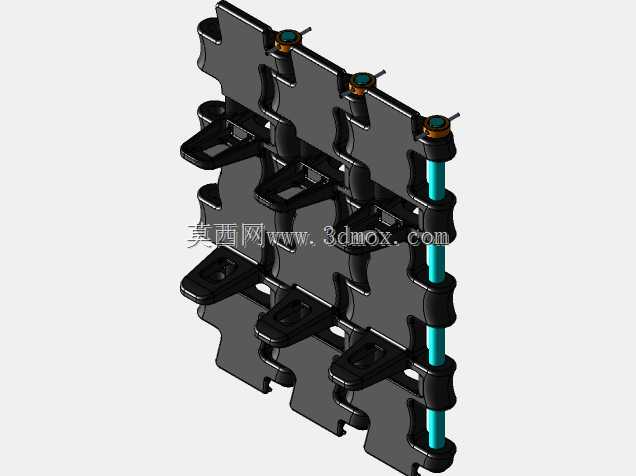

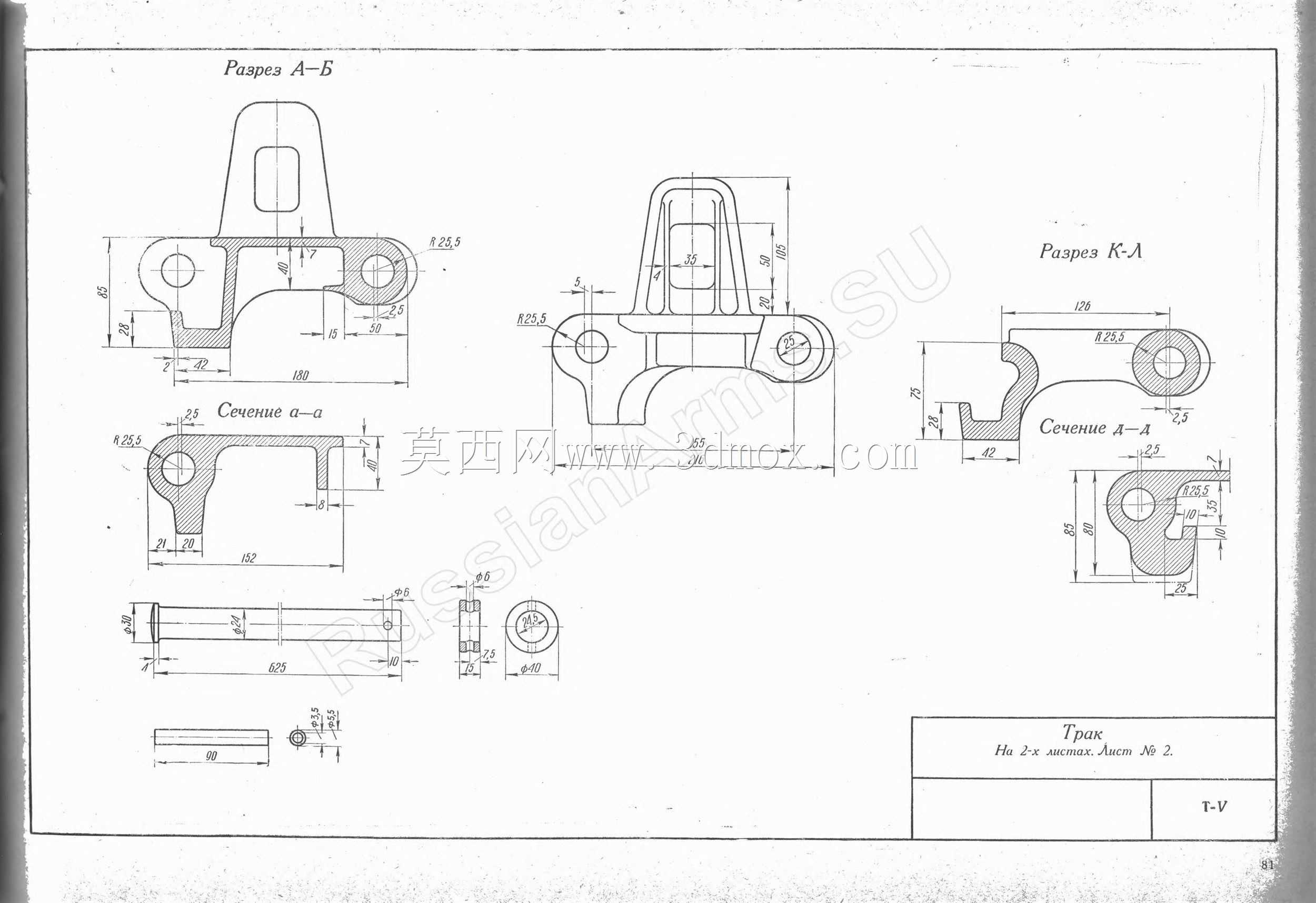

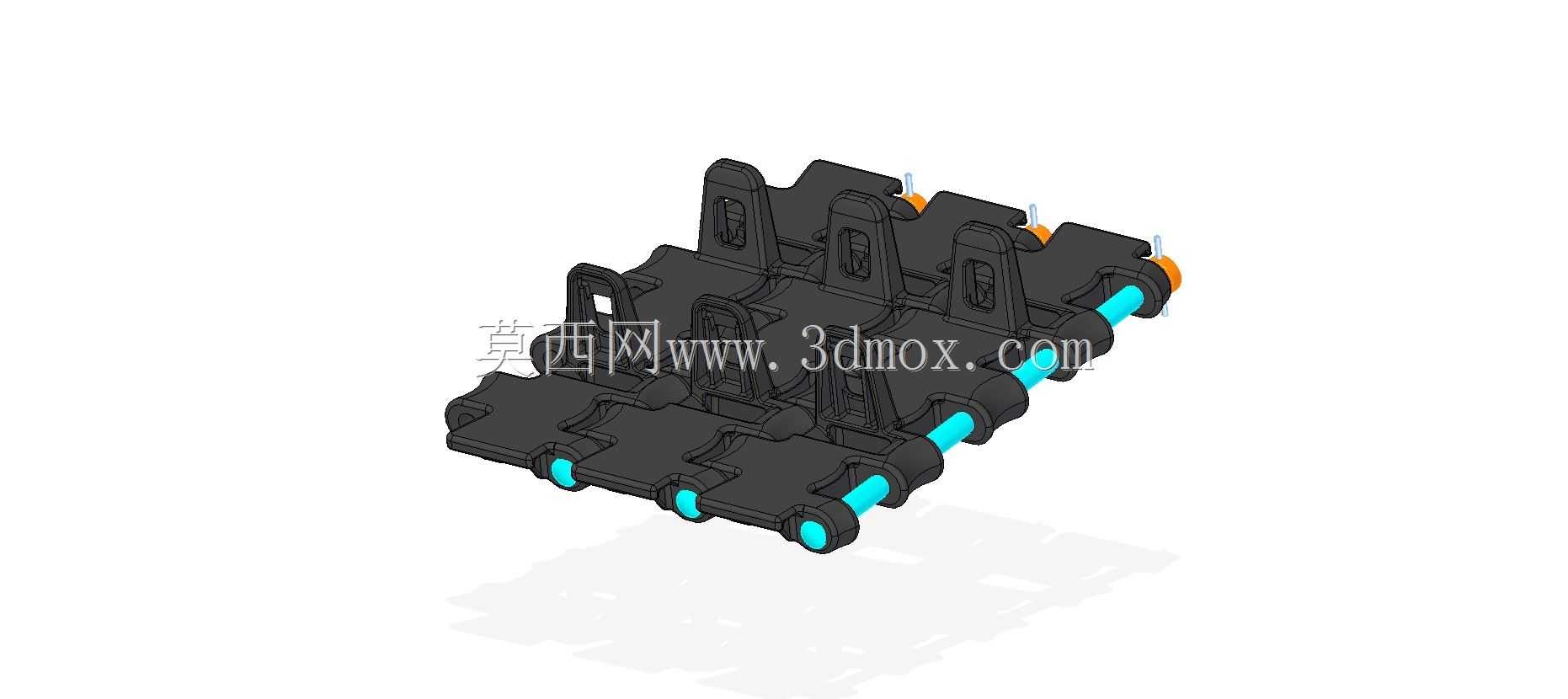

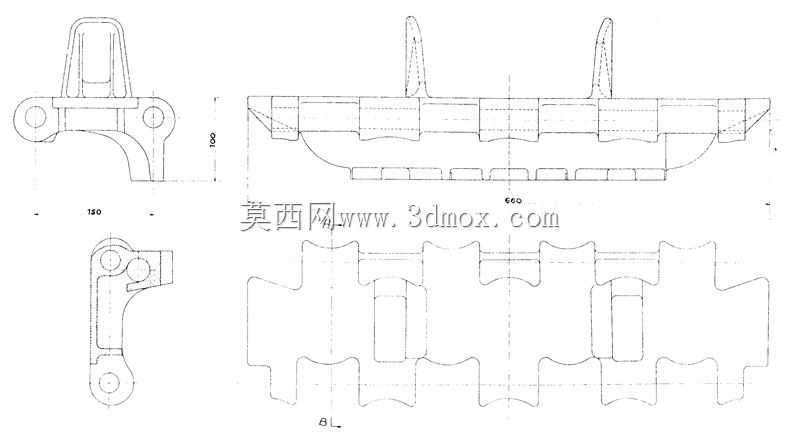

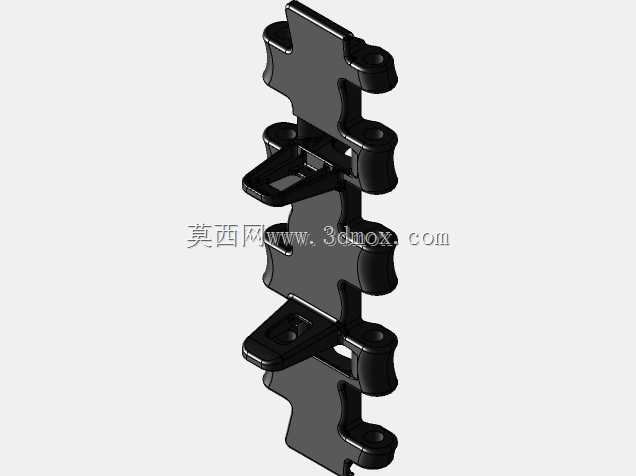

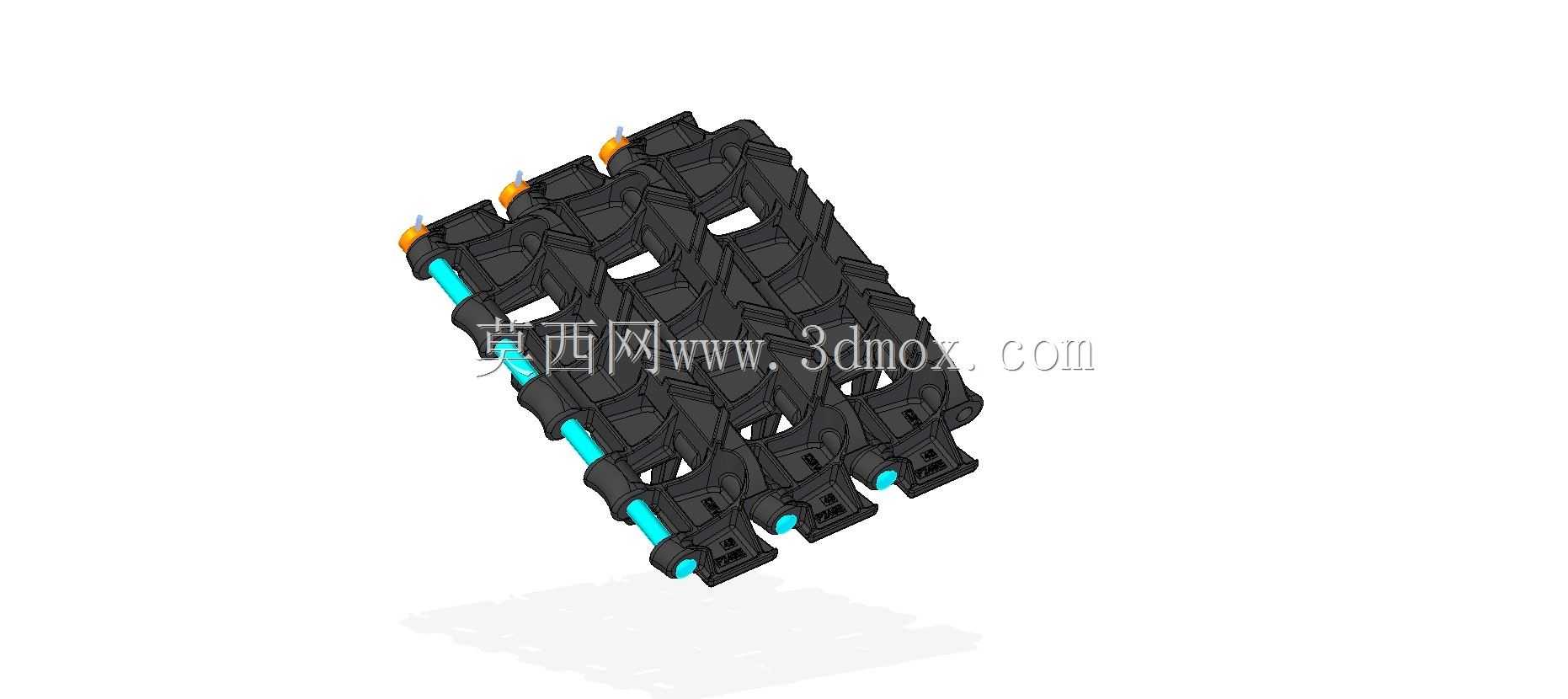

本次建模的履带节组件，是重型装甲战斗车辆行走系统的核心承载部件，主要应用于履带式装甲车辆的行走机构装配场景，承担整车重量传递、地形适配、动力输出转化的核心作用，是装甲车辆在复杂越野地形、泥泞路面、硬质铺装路面稳定行驶的关键结构件。在实际装备运行过程中，单节履带通过销轴逐节铰接形成闭合环带，一方面将主动轮的旋转扭矩转化为整车的行进牵引力，另一方面通过履带板与地面的接触面积分散整车接地压力，避免重型车辆在松软地形出现陷滞问题，同时履带节的铰接结构能够适配负重轮的上下跳动，配合悬挂系统完成地形起伏的缓冲适配，保障车辆在起伏路面行驶时的履带贴合度，防止脱轨故障发生。从设计思路来看，该履带节采用双销铰接的布局结构，主体承力部分采用加厚的块状构型，预留了与主动轮轮齿啮合的卡槽结构，每节履带两侧设置有贯通的销轴安装孔位，孔位边缘做了加厚强化处理，抵消铰接位置长期往复转动带来的磨损应力；履带板接地面设置有凸起的防滑筋结构，能够在湿滑、泥泞甚至冰雪路面提供足够的抓附力，避免动力输出过程中出现打滑问题；履带节内侧设置有与负重轮匹配的导向凸起，能够在车辆行进过程中约束履带的横向位移，避免高速转向或者侧倾行驶时履带从负重轮上滑脱。从安装边界来看，单节履带的铰接孔位同轴度公差控制在较高精度范围，相邻履带节铰接后可实现±15度范围内的相对转动，能够适配主动轮、诱导轮的圆周曲率，同时满足负重轮上下行程范围内的履带弯折需求；履带节整体宽度匹配对应负重轮的轮缘宽度，安装后两侧与轮缘保留合理间隙，避免行驶过程中出现卡滞磨损；销轴安装后两端设置有限位结构，防止车辆剧烈颠簸时销轴窜出导致履带断裂。该模型还原了履带节的细节结构，包括接地面防滑纹路、铰接孔强化结构、导向限位凸起等特征，能够直观展现履带行走机构的单节工作原理，可用于装甲车辆行走系统的结构演示、3D打印实体模型制作以及机械结构教学参考，帮助理解重型履带车辆行走机构的受力逻辑与装配关系。
