椭圆齿轮联动间歇传动机构三维建模

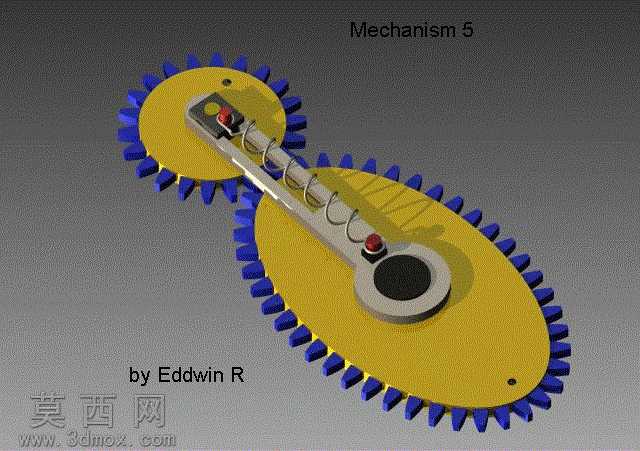

本作品为椭圆齿轮联动间歇传动机构的三维建模成果，建模阶段首先完成核心传动部件的参数化构建：针对两个非圆椭圆齿轮，先通过曲线方程精准绘制节曲线轮廓，再沿节曲线法向生成渐开线轮齿，保证轮齿啮合过程中传动比按预设规律周期性变化，避免非圆齿轮传动出现卡滞、侧隙不均的问题；连接摆臂部分采用拉伸、切除特征完成基体造型，摆臂上的铰接孔位严格对齐两个齿轮的回转中心，确保摆臂可随齿轮转动完成既定摆动轨迹。材质与渲染环节，为齿轮主体赋予哑光金属漆材质，轮齿边缘添加轻微磨损质感模拟实际加工后的金属表面状态，摆臂上的弹簧部件采用螺旋扫描特征生成，赋予弹簧钢材质并调整反光参数凸显金属弹性件的质感，铰接位置的红色限位按钮采用哑光工程塑料材质，与金属部件形成明确的材质区分，背景采用低饱和度灰色哑光地面，添加柔和的环境漫反射光照，突出机构本身的结构层次，避免多余光影干扰结构展示。结构设计上，该机构利用椭圆齿轮的变传动比特性，搭配摆臂上的弹簧缓冲结构与限位按钮，可实现输出端的间歇式往复运动，摆臂两端的铰接结构分别与两个齿轮的偏心位置连接，当大椭圆齿轮匀速转动时，小齿轮会随啮合位置变化产生变速转动，同时带动摆臂完成周期性的摆动与停顿，弹簧结构可抵消传动过程中的冲击载荷，降低机构运行的振动与噪音，限位按钮用于限定摆臂的极限摆动位置，避免机构运动超出行程范围。建模过程中对所有配合面进行了公差校验，保证铰接位置的转动间隙处于合理范围，轮齿啮合的重合度满足连续传动要求，整体装配完成后可直观演示非圆齿轮传动的运动特性，清晰展示变传动比机构的运动逻辑，可用于机械原理教学演示、非标传动机构设计参考。
