离心风机蜗壳泵体三维结构设计

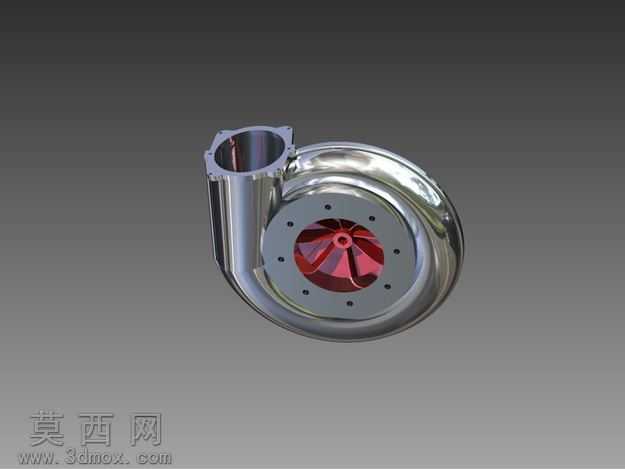

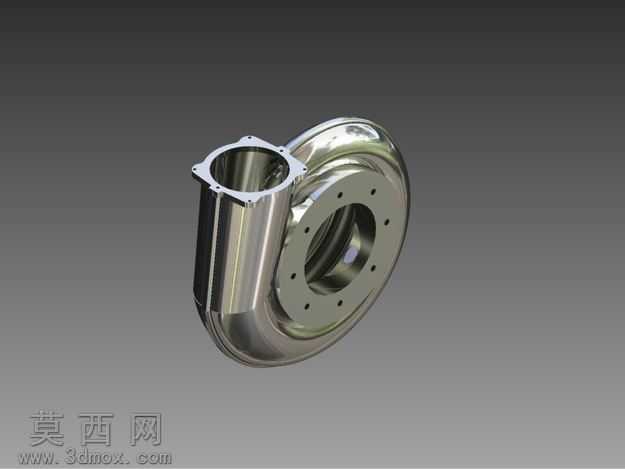

本作品为离心式通风机的蜗壳泵体结构三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先依据离心流体设备的气动设计原理确定蜗壳的型线轨迹，采用螺旋渐开线作为蜗壳流道的轮廓基准，保证流体在叶轮输出后能够沿流道顺畅完成动能到压力能的转换，避免流道突变带来的紊流损耗。建模过程中对进出口连接结构做了精细化处理，入口端设计带安装孔的法兰对接结构，法兰端面预留密封贴合平面，周向均匀分布螺栓连接孔，可直接与进风管道完成密封装配；出口端采用轴向延伸的直筒连接段，端口同样设置法兰安装边，匹配出风管路的装配尺寸要求。蜗壳主体采用等壁厚钣金类结构设计思路，曲面部分通过扫掠、加厚命令完成实体生成，壳体侧面的叶轮安装端设置带多组螺栓孔的环形安装法兰，法兰面与蜗壳主体做圆角过渡处理，既消除应力集中隐患，也提升整体结构的刚性。材质渲染阶段采用抛光金属材质模拟不锈钢钣金冲压成型的壳体效果，调整材质的反射度与粗糙度参数，还原金属壳体表面的高光质感与曲面光影过渡，清晰呈现蜗壳的曲面曲率变化与结构轮廓。结构设计上充分考虑实际加工的工艺可行性，所有连接法兰的安装孔位均符合通用管路连接的尺寸规范，壳体的弯折、过渡区域均设置合理的工艺圆角，避免钣金加工过程中出现开裂、起皱的问题，整体流道内壁做光滑连续处理，无凸起、凹陷等干扰流体流动的结构缺陷。设计过程中反复校核蜗壳的截面扩张角度，保证流道沿流体输出方向的截面面积变化符合离心风机的气动设计要求，既能够有效收集叶轮甩出的气流，也能逐步降低气流流速提升静压，适配离心通风机的工作性能需求，整体模型结构完整，装配特征清晰，可直接用于后续的工程仿真、装配校验以及加工出图环节。
