瓷砖探测器辐照研究用冷却板结构设计

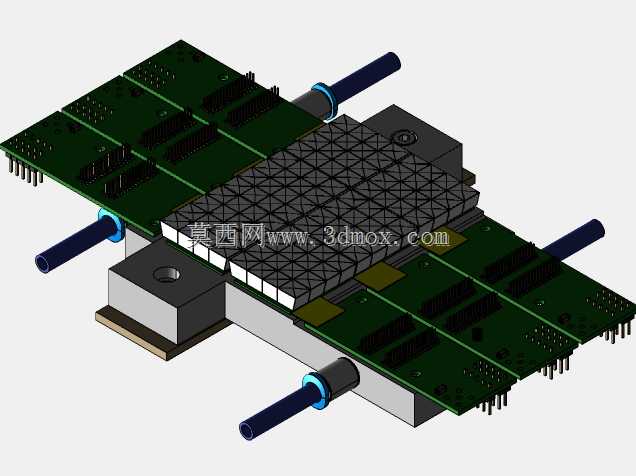

该冷却板主要面向瓷砖探测器辐照研究场景的散热需求设计，在瓷砖探测器开展辐照性能测试、辐照效应验证的实验过程中，探测器核心探测元件、配套信号处理电路板会持续产生热量，若热量无法及时导出，会导致探测元件温漂超标、信号采集失真，甚至造成核心器件不可逆的性能衰减，直接影响辐照研究数据的准确性与实验可靠性，这款冷却板正是为解决该类实验场景的精准控温需求开发的专用散热组件。从实际用途来看，它承担着探测器核心发热区域的均温、导热功能，通过内部流道的冷却液循环，将发热元件产生的热量持续带出实验腔体，为探测器提供稳定的工作温度环境，保障辐照研究过程中各项参数采集的稳定性。在功能特性上，这款冷却板采用多接口液冷设计，四个进出液接口分布在板体侧边，可根据实验台的管路排布灵活选择进出液方向，适配不同的实验台布局；板体上表面做了高精度平面处理，能够与发热元件、电路板实现紧密贴合，降低接触热阻，提升导热效率；板体预留了对应电路板的安装定位结构，可直接与配套的信号处理电路板、探测元件安装座配合，无需额外加工转接件，减少装配环节的热阻累积。设计思路上，这款冷却板优先考虑了散热均匀性，核心散热区域对应探测元件的排布位置，内部流道采用网格状均温设计，避免出现局部热点，保障整个探测面的温度差控制在极小范围内；同时兼顾了安装兼容性，板体周边的固定座采用标准化安装孔位，可适配不同规格的实验安装支架，侧边的管路接口采用快插式结构设计，方便实验过程中的管路拆装与维护，接口处做了密封强化处理，避免冷却液渗漏影响实验电路安全。在外形尺寸与安装边界上，冷却板主体为矩形平板结构，整体厚度控制在较低范围，不会过多占用实验腔体的垂直空间，板体长宽尺寸完全覆盖配套电路板的发热区域，向外延伸的固定座凸出于板体侧边，安装时不会与电路板上的插针、电子元件产生干涉；四个液冷接口的伸出长度经过精准核算，既保证管路连接的操作空间，又不会超出实验台的安装边界，接口的轴向方向与板体平面平行，管路排布时可沿实验台台面走线，避免垂直方向的空间占用，适配各类封闭式、开放式的辐照实验腔体安装要求。
