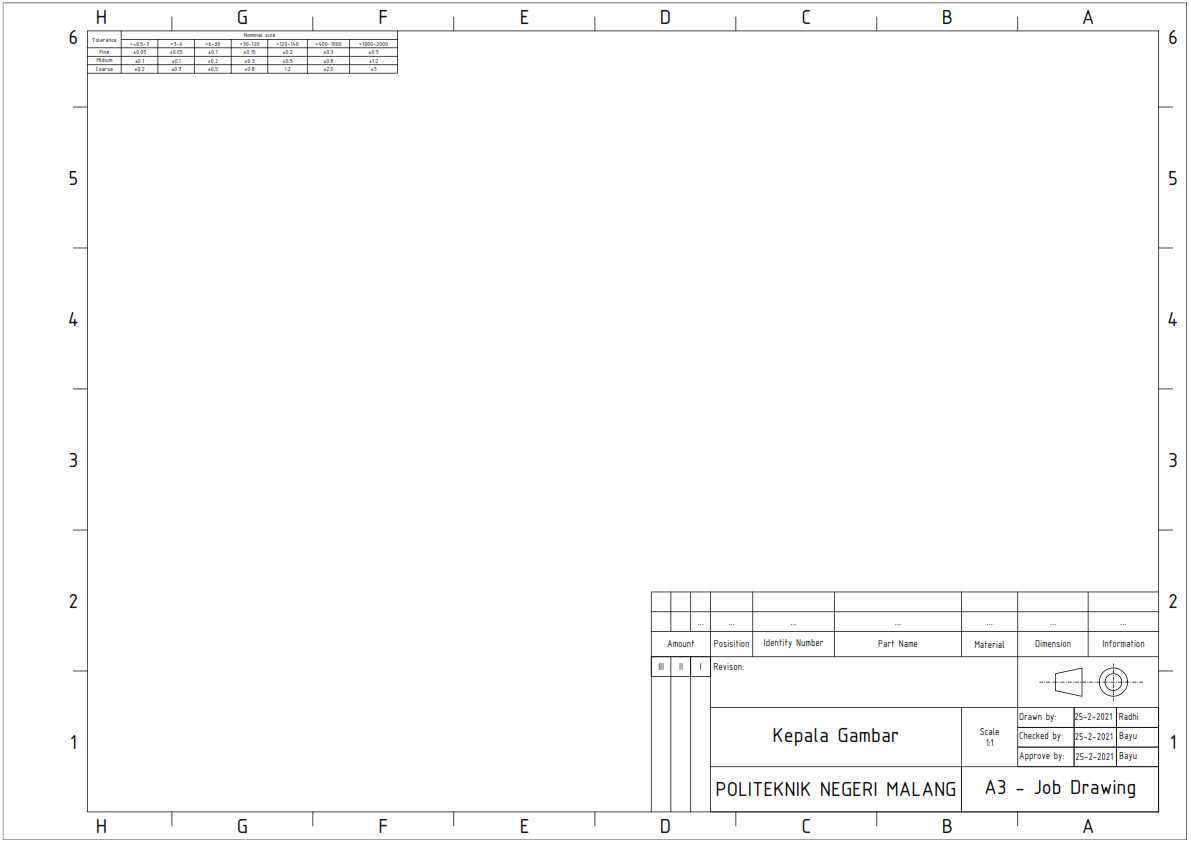

甘巴尔A3规格机械工程制图图框设计

这套A3幅面的机械工程制图图框设计，是面向机械加工、装备制造、职业技能实训等场景打造的标准化制图基础载体，在实际生产流程中承担着统一制图规范、明确技术信息传递、保障图纸归档管理的核心作用。在机械制造全流程里，标准化的图框是设计端与生产端、质检端、装配端信息传递的基础框架，所有零件的尺寸标注、形位公差、技术要求、材料标注都需要依托规范的图幅边界排布，避免不同设计人员输出的图纸格式混乱，减少生产环节因信息排布错位、边界识别错误导致的加工偏差。该图框严格遵循机械制图的幅面排布规则，整体外边界匹配A3标准纸张的尺寸边界，预留了符合规范的装订边与非装订边留白，既满足纸质图纸打印后的装订归档需求，也适配电子图纸的屏幕浏览、批注、版本迭代使用场景。图框内的标题栏区域设置在幅面右下角，完全匹配一线生产人员查阅图纸的视觉习惯，标题栏内划分了零件名称、图样标记、比例、材料标记、审核标记等专属信息栏位，每个栏位的尺寸都经过精准测算，能够容纳常规机械零件的全部核心标识信息，不会出现信息填写溢出、栏位错位的问题。图框上方设置了规范的明细栏预留区域，可直接用于装配图的零部件序号、代号、名称、数量、材料等信息的排布，无需设计人员二次调整栏位尺寸。在设计思路上，这套图框充分兼顾了教学实训与工业生产的双重需求，栏位划分既符合职业技能考核中的制图评分标准，也完全适配工业生产中图纸的归档、流转、查阅要求，图线粗细严格区分，外框采用粗实线明确图幅边界，内部分隔线采用细实线区分不同信息栏位，视觉层级清晰，不会出现图线混淆导致的信息识别障碍。在安装与使用边界上，该图框的电子版本可直接嵌入主流机械设计软件的模板库，调用时无需重新调整幅面比例，打印时可直接匹配A3规格纸张的打印边界，不会出现内容裁切、边距不符的问题，纸质打印后的图框边距完全满足工业图纸的折叠归档要求，可按照标准折叠方式收纳至标准技术档案盒中，不会遮挡标题栏核心信息。
