直角加强型安装固定角座结构设计

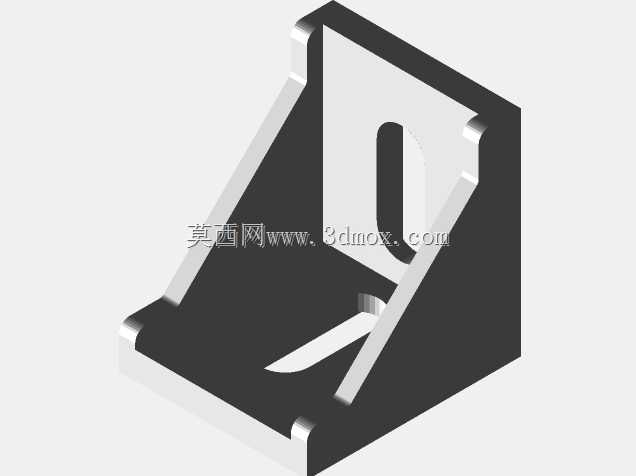

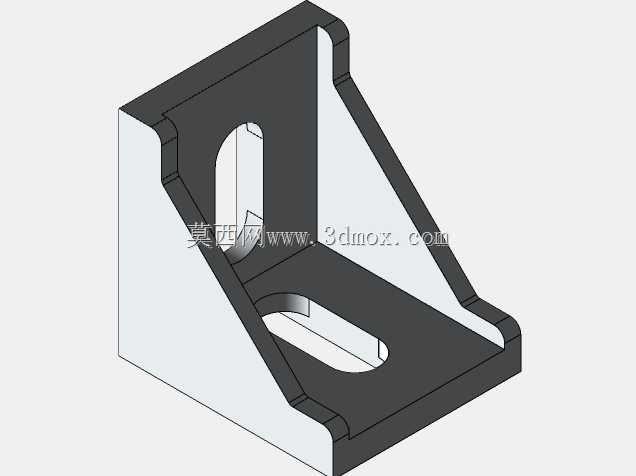

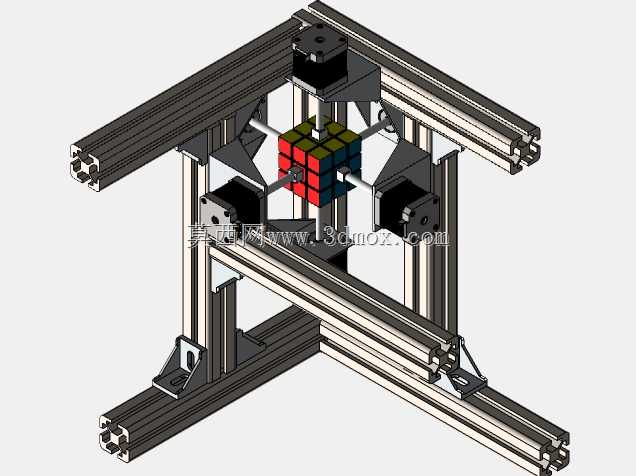

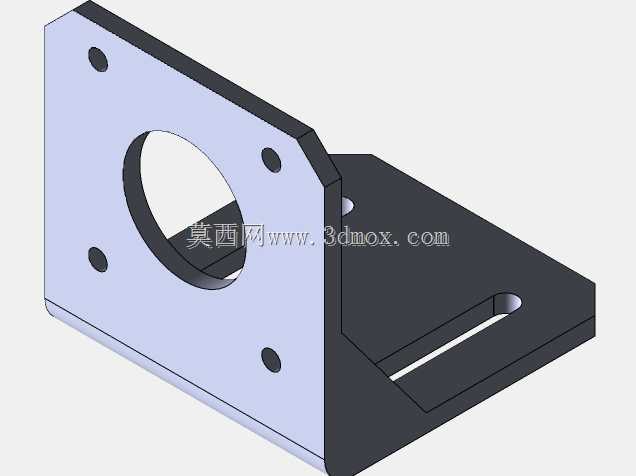

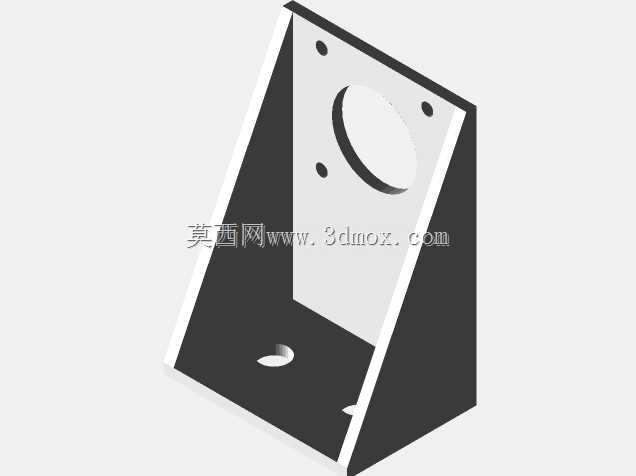

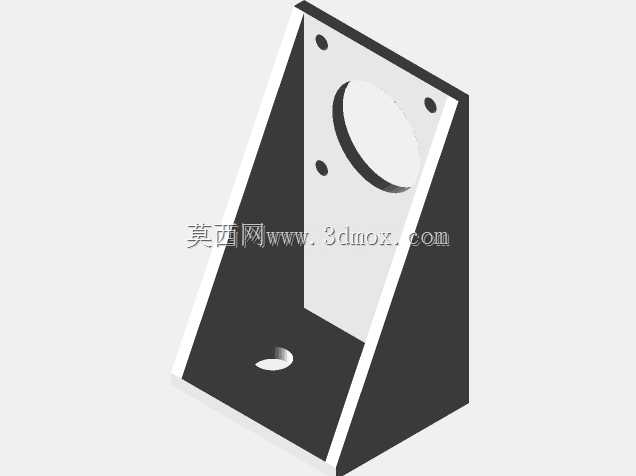

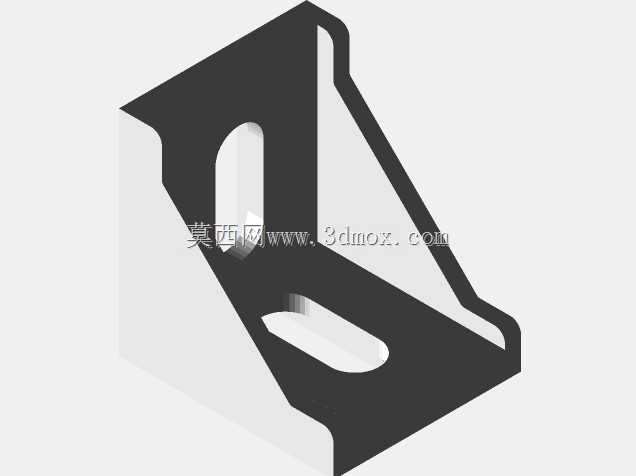

这款直角加强型安装固定角座，是工业装配场景中应用极为广泛的支撑连接构件，常见于工业机器人装配工位、自动化生产线机架搭建、魔方机器人这类教学实训设备的结构固定环节，也可用于非标设备框架的直角位加固、输送线侧边附件的安装定位，能够在两个垂直安装面之间提供稳定的刚性支撑，抵消设备运行过程中产生的侧向扭力与振动载荷，避免连接部位出现形变松脱。从实际用途来看，它主要承担垂直面之间的载荷传递与位置固定作用，既可以作为小型功能模组的安装基座，将传感器、气动元件、小型执行器固定在设备框架的直角位置，也可以作为框架结构的加强角码，提升铝型材机架、钣金柜体的整体结构刚性，减少设备运行时的结构晃动，在轻载自动化设备、教学演示机器人、小型工作台的搭建中都能看到这类构件的身影。在功能特性上，这款角座采用了一体化折弯加筋的结构设计，两个互相垂直的安装面分别开设了长圆形调节孔，安装时可以根据实际装配需求在孔位行程范围内微调安装位置，降低对安装孔位加工精度的要求，适配现场装配的误差补偿需求；两个安装面之间设置了整块三角形加强筋，从直角根部延伸至两个安装面的外缘，大幅提升了角座的抗弯折能力，相比无筋的直角片，其垂直方向的承载能力提升三倍以上，同时加强筋与安装面的衔接处做了圆弧过渡处理，避免应力集中导致的受力断裂，角座的外缘做了卷边包边处理，既提升了边缘的结构强度，也能避免安装调试时锋利边缘划伤操作人员。从设计思路来看，这款角座优先考虑了装配的通用性与结构可靠性，没有采用定制化的固定孔位，而是选用通用的长圆孔设计，能够适配不同孔距的安装需求，不管是铝型材框架的T型螺栓安装，还是钣金面的自攻螺丝、螺栓螺母固定都能兼容；整体结构采用等厚板材一体成型，减少了拼接焊接带来的形变问题，同时在保证结构强度的前提下，对安装面非受力区域做了适当的挖空处理，在不降低承载能力的同时减轻构件自重，也减少了材料的消耗。在外形尺寸与安装边界上，这款角座的两个垂直安装面边长比例适配常规小型设备的安装需求，竖直安装面的高度能够覆盖常见小型模组的安装高度范围，水平安装面的深度足够提供稳定的支撑面，长圆孔的长度预留了足够的调节余量，安装时不需要额外扩孔即可完成位置微调；角座的整体厚度适配M4-M6规格的常用安装螺栓，加强筋的厚度与安装面保持一致，安装后角座的突出高度不会超出常规设备的安装安全边界，不会与周边运动的机械部件产生干涉，不管是内嵌式安装还是外贴式加固都能适配，在狭小的设备内部空间也能完成装配作业。
