工业设备用折弯式拉线固定支撑构件

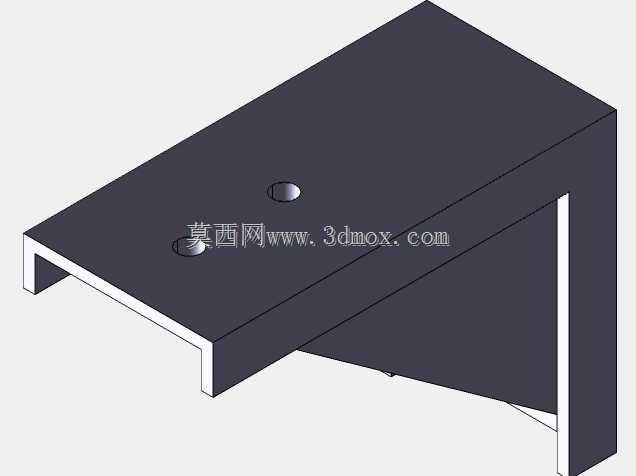

该拉线支撑构件主要应用于工业生产设备、自动化输送线、工程机械的走线布局场景，核心作用是为设备布设的控制拉线、传感线缆、柔性传动拉索提供稳定的支撑与固定点位，避免线缆在设备运行过程中出现晃动、移位、与周边运动部件剐蹭磨损的问题，有效延长线缆的使用寿命，降低设备因线缆故障引发的停机风险。在实际设备装配场景中，这类支撑构件常布置在设备机架的侧边、走线槽的转角位置、运动模组的相邻区域，能够为走线提供可靠的承托力，同时预留足够的线缆弯曲半径，避免拉线出现过度弯折导致内部线芯断裂或者拉索卡滞的问题。从功能特性来看，该构件采用一体化折弯成型的结构设计，主体为水平承托板搭配侧边垂直折边的L型构型，水平承托板上预留了两个同轴的沉头安装孔，可通过标准紧固件将构件牢牢固定在设备的安装基面之上，沉头孔的设计能够保证紧固件安装完成后端面与承托板表面齐平，不会出现凸起剐蹭拉线的问题；侧边的垂直折边既能够提升整个构件的结构刚性，避免承托板在长期承重后出现变形下弯的情况，也能够对放置在承托板上的拉线起到侧向限位作用，防止拉线从承托板侧边滑脱。在设计思路上，该构件优先考虑了安装便捷性与结构可靠性的平衡，整体构型简洁无冗余结构，折弯处采用了合理的圆角过渡，既能够减少折弯加工时的应力集中问题，提升构件的结构强度，也能够避免尖锐的边角划伤安装人员或者磨损拉线外层护套。构件的水平承托面宽度经过合理核算，能够同时容纳多根不同直径的拉线并排布设，垂直折边的高度适配常规工业拉线的布设直径，既能够起到有效的限位作用，也不会过高导致拉线布设、后期维护调整时操作不便。从安装边界来看，该构件整体占用的安装空间较小，水平方向的安装基面仅需要匹配承托板的长宽尺寸即可完成固定，垂直方向的突出高度较低，不会过多占用设备内部的走线空间，能够适配设备内部紧凑的安装环境；两个安装孔的孔距经过标准化设计，能够适配多数工业设备机架上的预留安装孔位，不需要现场额外进行打孔加工，能够有效提升现场装配的效率。构件的整体结构强度经过校核，能够承受多根拉线布设后的静态载荷，同时可以抵御设备运行时产生的常规振动，不会出现固定松动、承托变形的问题，能够长期稳定地为拉线提供可靠的支撑固定作用，保障设备走线系统的稳定运行。
